Bedrading

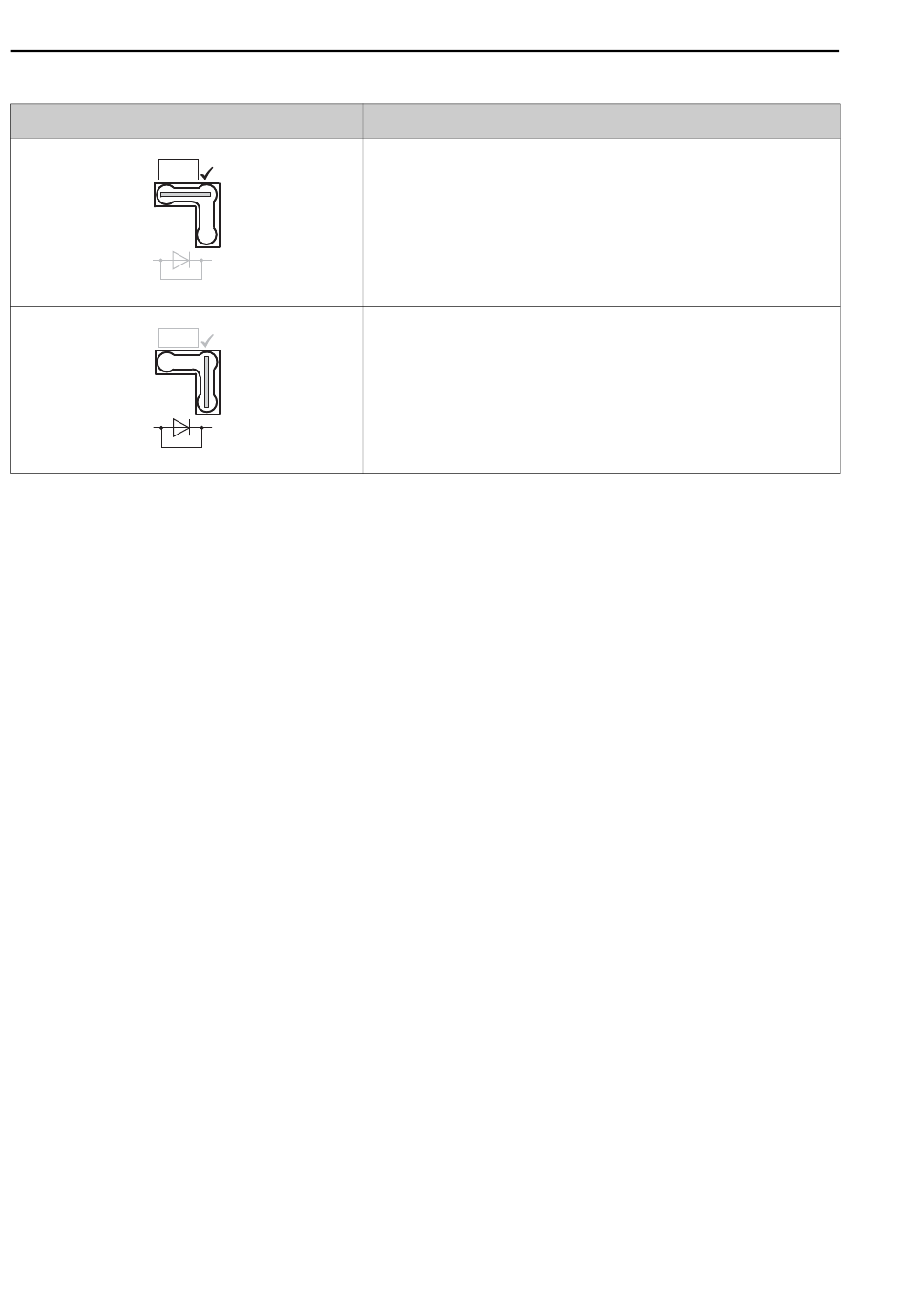

Positie jumper voor testsignaal
Test
Test
Test
5.2.2 Klemmen
• Voedingsspanning en interne aardklem: 0,5 tot 2,5 mm
• Externe aardklem: 0,5 tot 4 mm
5.2.3 Kabelspecificatie
• Endress+Hauser adviseert gebruik te maken van getwiste, afgeschermde tweedraads kabels.
• Externe diameter kabel: 5...9 mm (0.2 tot 0.35 in)
26
Beschrijving
– Afname 4...20 mA testsignaal via plus- en testklem:
mogelijk. (zo kan de uitgangsstroom worden gemeten zonder
onderbreking via de diode.)
– Status bij uitlevering
– Minimum voedingsspanning: 11,5 V DC
– Afname 4...20 mA testsignaal via plus- en testklem:
niet mogelijk.
– Minimum voedingsspanning: 10,5 V DC
2
(20 tot 12 AWG)
Deltabar S 4...20 mA HART
2
(20 tot 14 AWG)
Endress+Hauser
