Deltabar S 4...20 mA HART

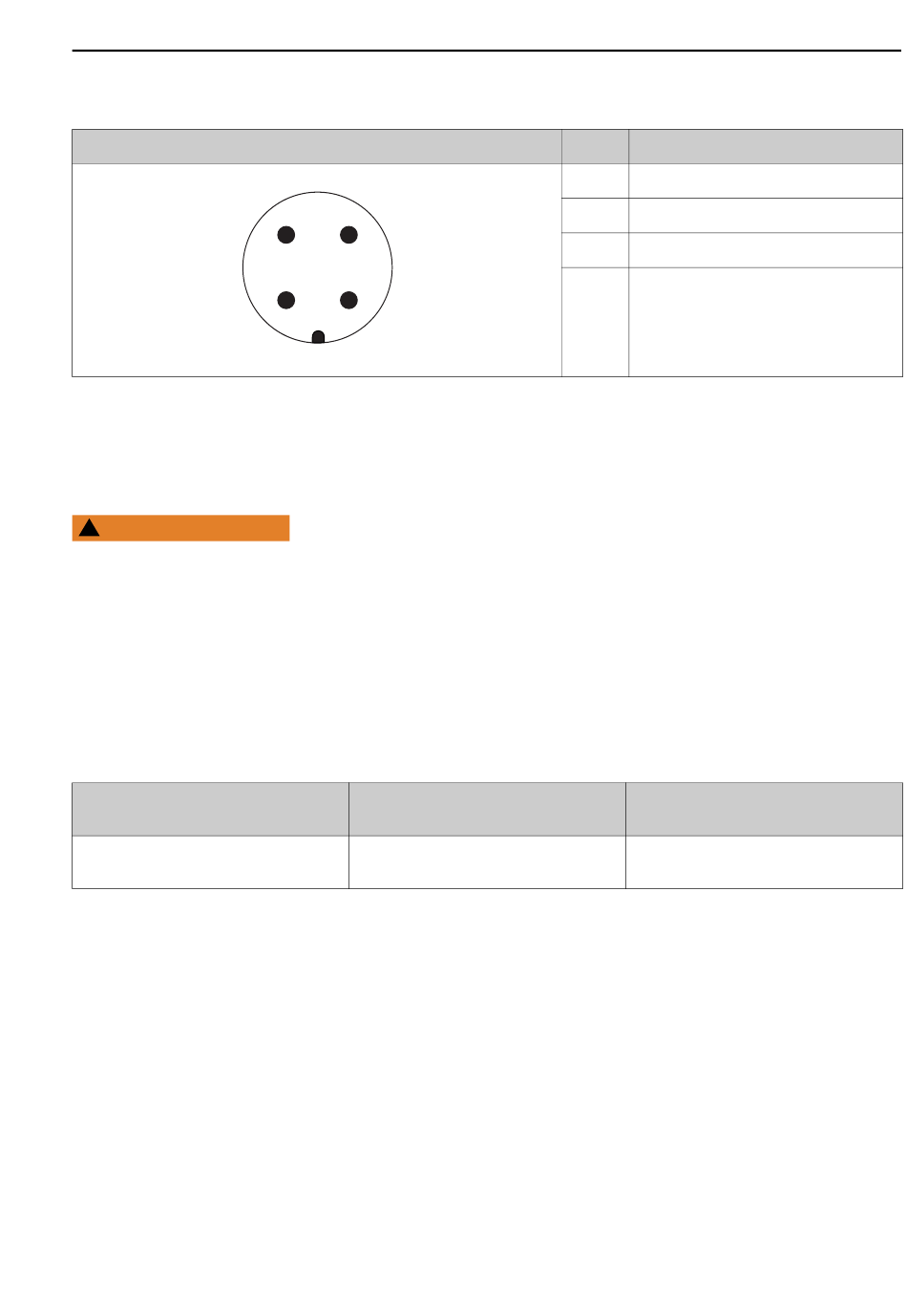

5.1.2 Aansluiten van instrumenten met een M12-connector
PIN-toekenning voor M12-connector
5.2
Aansluiten van het meetinstrument
5.2.1 Voedingsspanning
WAARSCHUWING
!
Voedingsspanning kan zijn aangesloten!
Risico van elektrische schokken en/of explosie!
‣
Indien het meetinstrument in explosiegevaarlijke omgeving wordt gebruikt, moet de
installatie voldoen aan de geldende nationale normen en regelgeving en de
veiligheidsinstructies of installatie- en besturingstekeningen.
‣
Alle informatie betreffende de explosieveiligheid is opgenomen in afzonderlijke
documentatie en beschikbaar op aanvraag. De Ex-documentatie wordt standaard geleverd
met alle instrumenten die zijn goedgekeurd voor gebruik in explosiegevaarlijke omgeving.
Elektronica versie
4...20 mA HART, voor explosieveilige
omgeving
Afnemen 4...20 mA testsignaal
Een 4...20 mA signaal kan worden gemeten via de positieve en testklem zonder de meting te
onderbreken. De minimum voedingsspanning van het instrument kan worden gereduceerd door
de positie van de jumper te veranderen. Resultaat is, dat bedrijf ook mogelijk is bij bronnen met
lagere spanning. Om de meetfout onder 0,1% te houden, moet het stroommeetinstrument een
interne weerstand hebben van < 0,7 . Houd de positie van de jumper aan volgens de volgende
tabel.
Endress+Hauser
4
3
1
2
Jumper voor 4...20 mA testsignaal in
"Test"-positie (status bij uitlevering)
11,5...45 V DC
Pin
Betekenis
1
Signaal +
2
Niet toegekend
3
Signaal –
4
Aarde
A0011175
Jumper voor 4...20 mA testsignaal in
"Non-Test"-positie
10,5...45 V DC
Bedrading
