INSTALLATIE VAN ACCESSOIRES
76
Controller van derden
Het product kan ook worden gekoppeld aan een controller van derden. U kunt externe controllers
aansluiten met behulp van het Modbus-protocol, behalve bij een LG-controller. Als een controller
van derden wordt gebruikt, wordt de LG-controller niet tegelijkertijd op AWHP toegepast.
Hoe een controller van derden te installeren
Volg de onderstaande procedures met stap 1 tot 4.
Stap 1. Controleer of de voeding van het apparaat is uitgeschakeld.
Stap 2. Demonteer de voorpanelen en zoek de schakelkast (binnen)
van het apparaat.

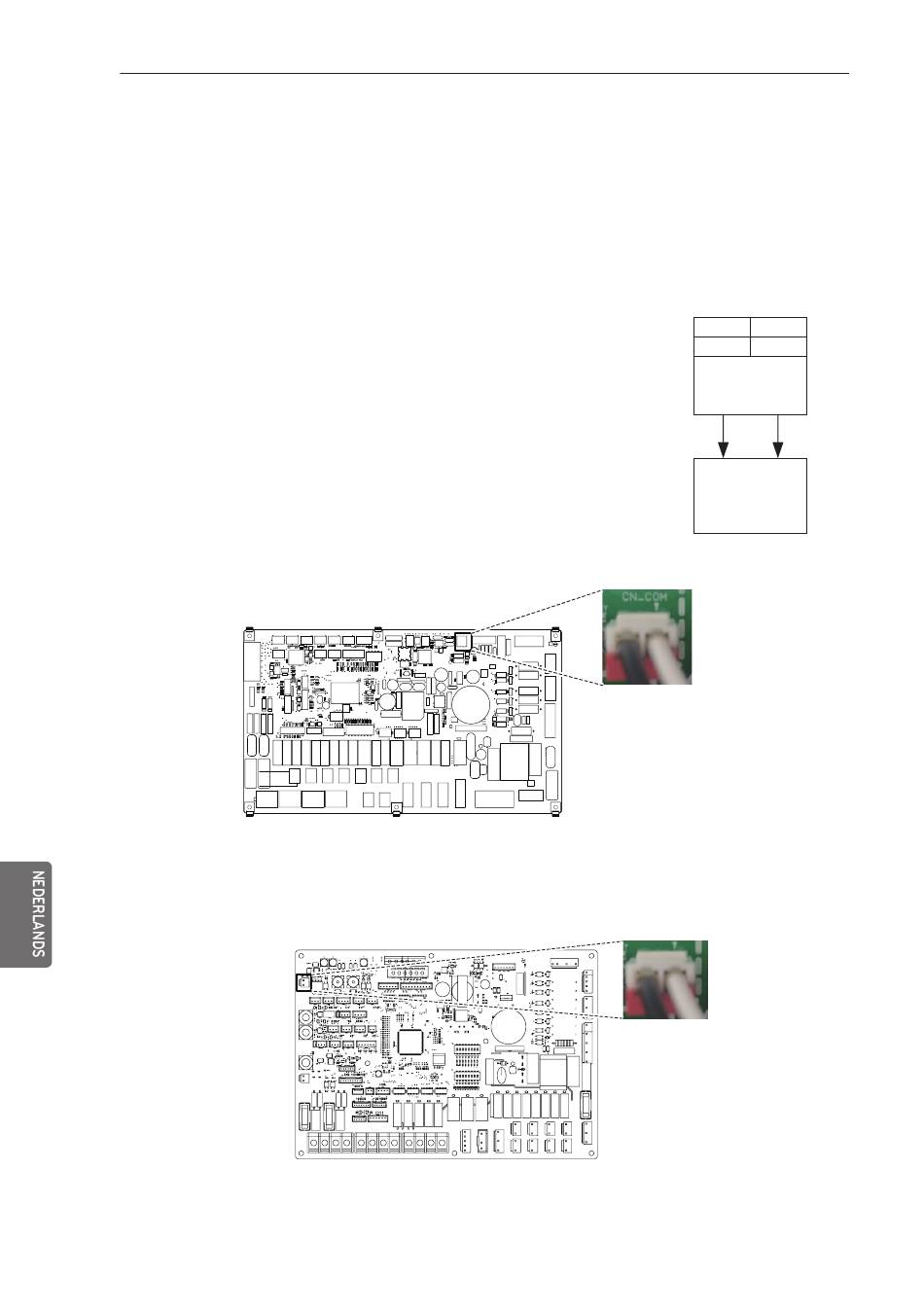

Stap 3. Controleer of de kabelboom (wit) volledig in de printplaat van
de binnenunit (CN_COM) zit.
Stap 4. Sluit de controller van derden goed aan op klemmenblok 2
(11/12). (inclusief de meterinterfacemodule)
- Voor 3-serie
- Voor 4-serie
Indoorprintplaat
Indoorprintplaat
11
12
1(L)
2(N)
CONTROLLER
VAN DERDEN
(DC 5 V)
1(L)
2(N)
CONTROLLER
van DERDEN of
METERINTER-
FACE(LG)
CN_COM
CN_MODBUS
