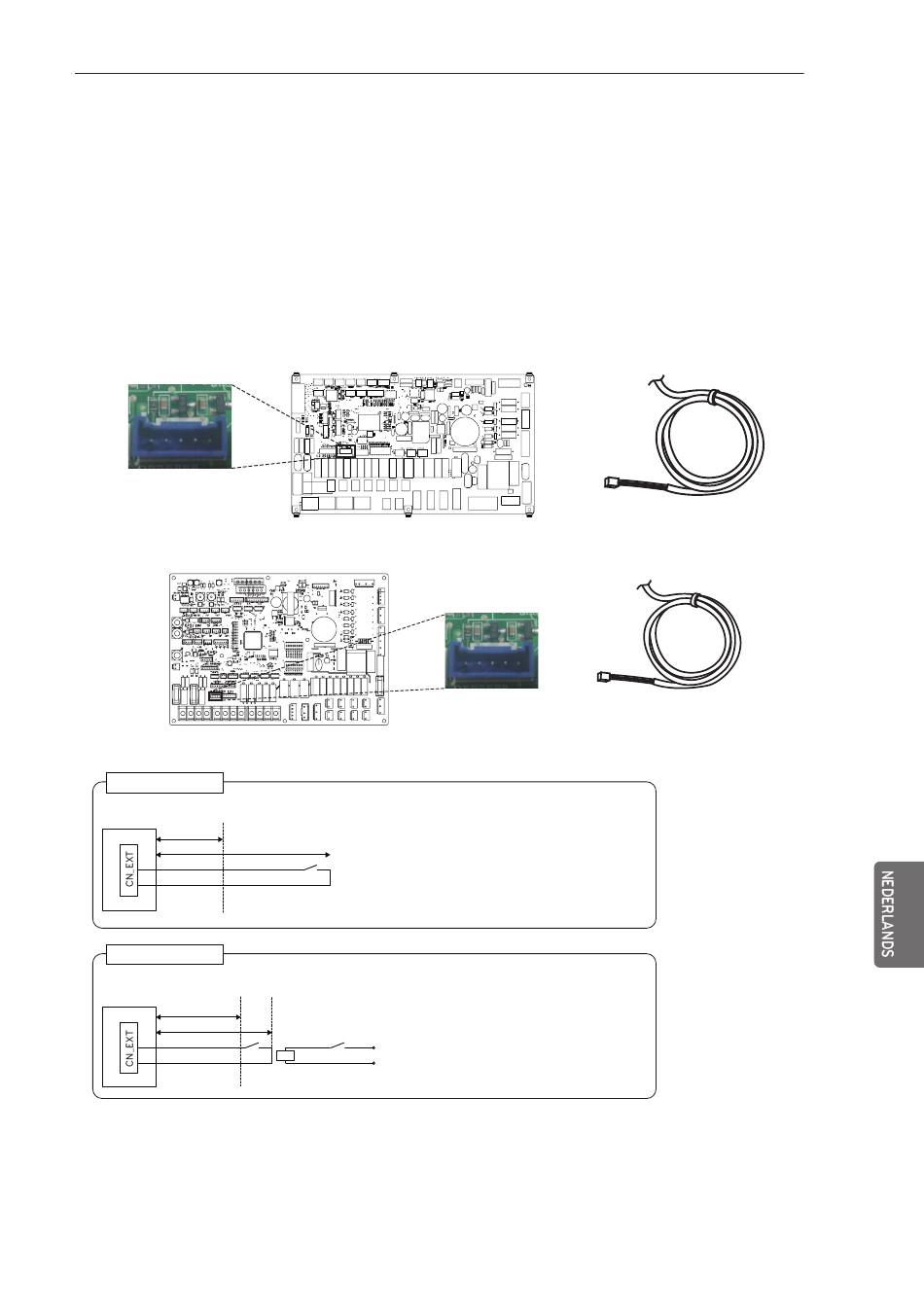

Externe controller - Programmeerbare digitale invoer instellen
Als u het apparaat wilt gebruiken via de externe digitale ingang (ON/OFF), sluit u de kabel aan op
de binnenprintplaat (CN_EXT).
Volg de onderstaande procedures met stap 1 tot 4.
Stap 1. Controleer of de voeding van het apparaat is uitgeschakeld.
Stap 2. Demonteer de voorpanelen en zoek de schakelkast (binnen) van het apparaat
Stap 3. Sluit de afstandsbediening volledig aan op de printplaat (CN_EXT).
Stap 4. Sluit de kabel en het installatiedeel van de site aan.
- Voor 3-serie
CN_EXT
- Voor 4-serie
Indoorprintplaat
Installatievoorbeeld: #1
Binnenunit
0.5 m
PCB
Meegeleverd
Installatieonderdeel site
onderdeel
Installatievoorbeeld: #2
Binnenunit
0.5 m
PCB
Max. 10 m
Meegeleverd
Installatieonderdeel site
onderdeel
Het doel van CN_EXT bepalen
Instelwaarde: instelling stap 0 ~ 5 binnen
CN-EXT-poort
- 0: standaard
- 1: eenvoudige bediening aan/uit
- 2: droogcontact (eenvoudig contact)
Indoorprintplaat
• SW: eenpolige schakelaar
- Selecteer een onderdeel met contacten voor een extreem lage
stroomsterkte
- 5 V ~ 12 V gelijkstroom wordt gebruikt aan het contactpunt
Max. 10 m
- Schakelaarbelasting is ongeveer 0.5 ~ 1 mA
SW
• Stuurkabel
- Kabelgrootte: 22 tot 26 AWG
- Verleng de kabel niet meer dan 10 meter
• X: Relais (een contactpunt, een vaste 0.5 ~ 1 mA gelijksstroom)
• SW : Afstand AAN / UIT-schakelaar
• Stuurkabel (binnenunit naar relaiscircuit)
- Kabelgrootte: 22 tot 26 AWG
- Verleng de kabel niet meer dan 10 meter
Relaiscircuit
Stroomvoorziening
X
SW
X
van relais
INSTALLATIE VAN ACCESSOIRES
CN_EXT
- 3: Noodstop alleen voor binnenunit
- 4: Herbevestiging / afwezigheid
- 5: Noodstop van alle binnenunits (deze kan
alleen worden ingesteld wanneer de
binnenunit een noodstopfunctie heeft)
