Invasieve bloeddruk (IBP)
De MPod – QuadHemo aansluiten
De MPod – QuadHemo wordt direct aangesloten op
de M540.
A
E
G
C

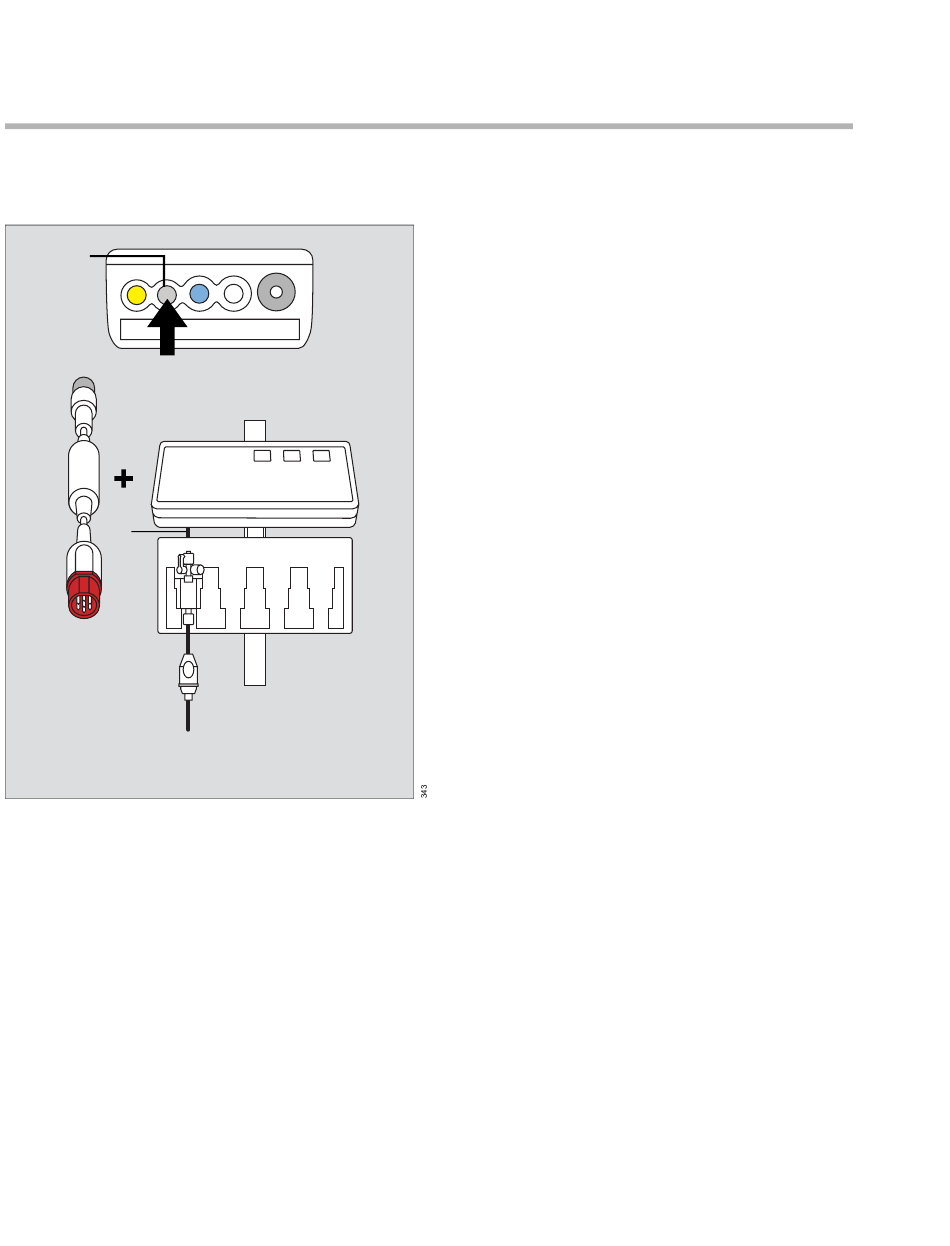

A Invasieve bloeddrukconnector op de M540
B MPod – QuadHemo
C Rode connector voor aansluitkabel pod
D Transducersleuf
E Grijze connector voor aansluitkabel pod
F Transducerkabel
G Transduceradapterkabel
214
B
D
D
D
F
Gebruiksaanwijzing Infinity Acute Care System – Infinity M540 VG2
De MPod – QuadHemo aansluiten
1 Sluit één uiteinde van de aansluitkabel (C) aan op
de connector aan de rechterzijde van de MPod –
QuadHemo (B).
2 Sluit het andere uiteinde van de verbindingska-
bel (E) aan op de grijze Hemo-connector van de
M540 (A).
3 Plaats de transducers in de transducersleuf (D).
4 Sluit de transducerkabels (F) aan op de trans-
duceradapterkabel (G).
De transduceradapterkabels zijn permanent be-
vestigd op de achterzijde van de MPod – Quad-
Hemo.
