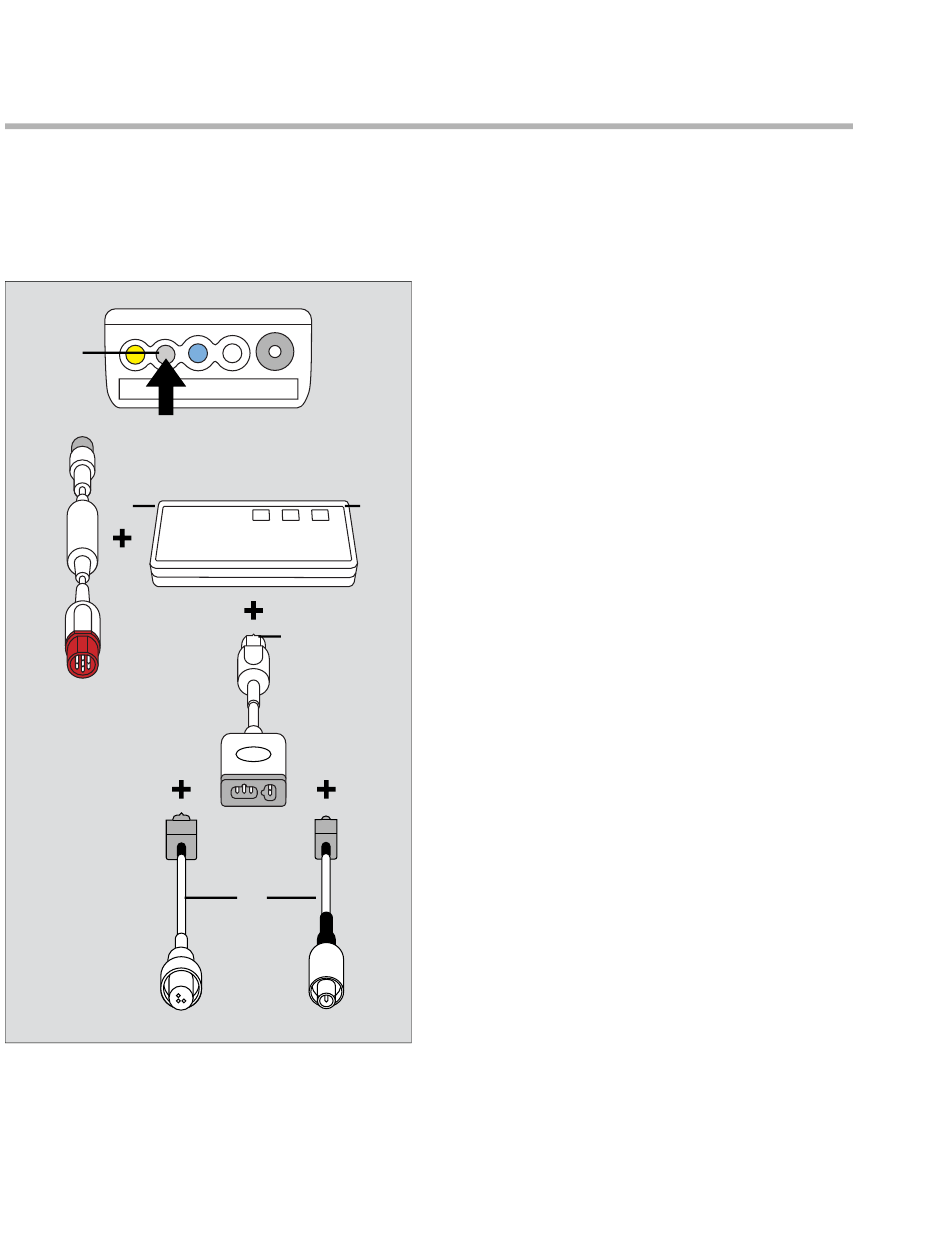

Cardiac output (C.O.)
De hardware voor de cardiac output aansluiten
U kunt de hemodynamische kabel aansluiten op de
MPod – QuadHemo.
De tussenkabel wordt direct aangesloten op de
M540.
A
B
F
C
A Hemodynamische poort van de M540
B Grijze connector van de hemodynamische
kabel
C Rode connector van de hemodynamische kabel
340
Gebruiksaanwijzing – Infinity
D
E
G
H
®
Acute Care System – Bewakingstoepassingen – VG8.0
D Hemodynamische poort van de MPod –
QuadHemo
E Pod-connector van de tussenkabel voor de
cardiac output
F Cardiac output-poort van de MPod –
QuadHemo
G Thermistorpoort van de tussenkabel voor de
cardiac output
H Katheterkabel en thermistorkabel
De hardware voor de cardiac output aansluiten
met de MPod – QuadHemo
1 Sluit de grijze connector van de
hemodynamische kabel (B) aan op de grijze
hemodynamische poort (A) van de M540.
2 Sluit de rode connector van de hemodynami-
sche kabel (C) aan op de hemodynamische
poort van de MPod – QuadHemo (D).
3 Sluit de pod-connector van de tussenkabel voor
de cardiac output (E) aan op de cardiac output-
poort van de MPod – QuadHemo (F).
4 Sluit de katheter en de thermistorkabels (H) aan
op de thermistorpoort van de tussenkabel voor
de cardiac output (G).
