Hoofdstuk 4
De volgende hoofdstukken beschrijven de schermindeling, het navigeren door de menustruc-
tuur en het maken van keuzes met behulp van schermmenu's en knoppen. De verschillende
typen schermberichten van de ETHOS™ worden eveneens in dit hoofdstuk uitgelegd.
4.1 Schermindeling

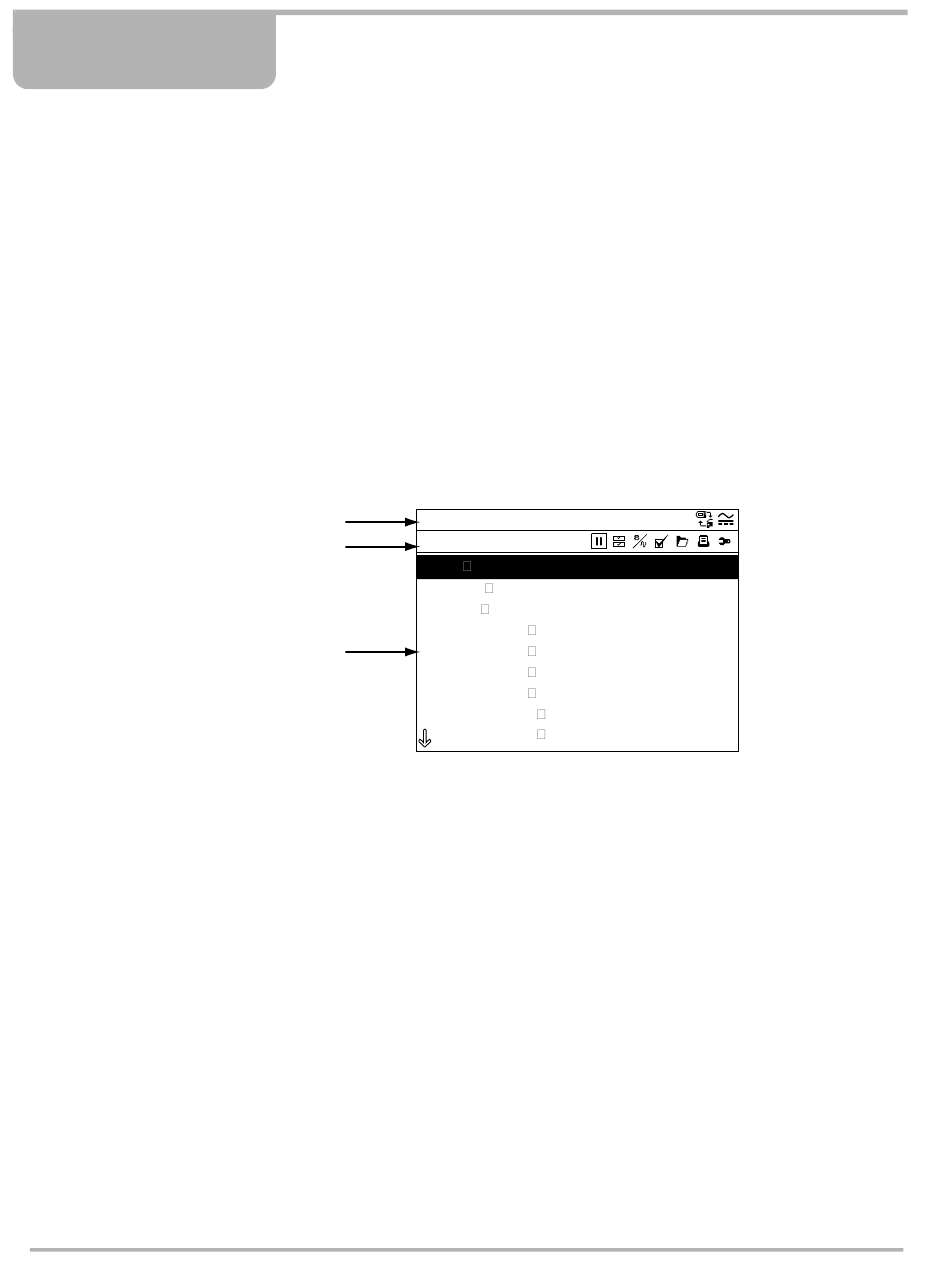

Schermen van de scanner (Afbeelding 4-1) bevatten gewoonlijk de volgende onderdelen:
De titelbalk—toont test- en scannerstatus.
•
•
De werkbalk—bevat bedieningselementen voor tests.
•
Het hoofdveld—geeft menu's en testdata weer.
1— Titelbalk
2— Werkbalk
3— Hoofdveld
4.1.1 Titelbalk
De titelbalk aan de bovenzijde van het scherm biedt elementaire informatie over actuele
bedrijfscondities van de scanner. De titelbalkopties variëren afhankelijk van het voertuigmerk
en -model, welke test wordt uitgevoerd en welk menu is gekozen. De titelbalk kan de volgende
informatie bevatten:
De identificatiecode (ID) van het testvoertuig
•
•
De naam van het actieve menu of de actieve database
•
De volledige naam van de gemarkeerde afgekorte parameternaam in de grafische modus
•
Een indicator voor de voedingsbron
Navigatie
RPM
1
2
RPM
TPS(%)
TPS(V)
O2 B1-S1(mV)
O2 B2-S1(mV)
3
O2 B1-S2(mV)
O2 B2-S2(mV)
INJ PW B1(mS)
INJ PW B2(mS)
Afbeelding 4-1
17
Voorbeeld van ETHOS-scherm
1411
0
0.00
677
482
786
790
13.0
13.6
