Bediening van de scanner

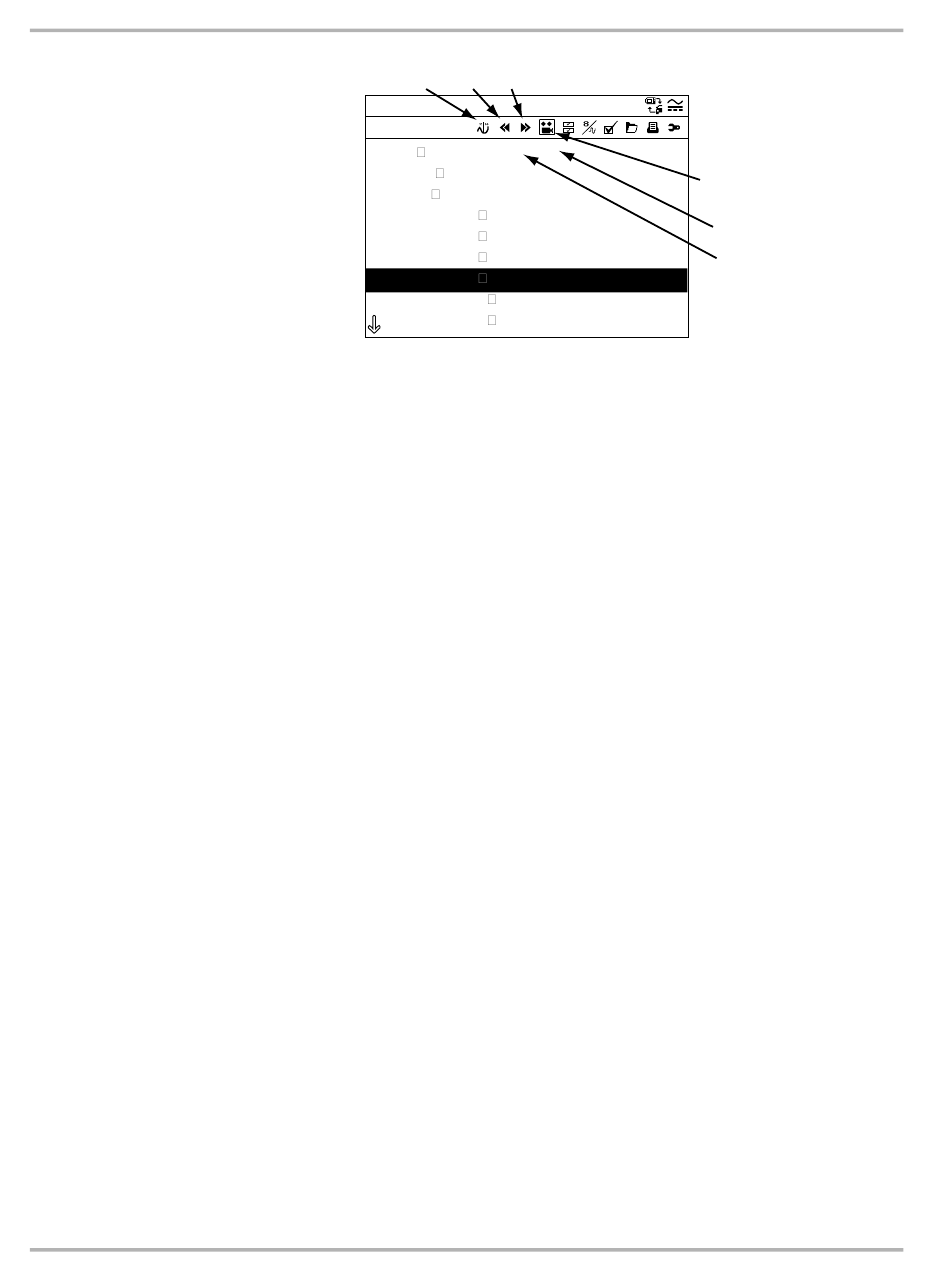

1— De knop Cursor
2— Knop Vorige Frame
3— Knop Volgende Frame
4— Knop Opname
5— Frameteller (totaal aantal frames)
6— Frameteller (actueel frame)
2. Blader om de data in het frame te bekijken.
3. Markeer Previous Frame of Next Frame om over te schakelen tussen frames en druk
vervolgens op Y/a. Met elke druk op de knop wordt een frame in de geselecteerde rich-
ting verplaatst.
z
Om het verzamelen van data te hervatten, doet u het volgende:
•
Selecteer Record.
De display verandert naar actuele data en het symbool Pauze verschijnt in de werkbalk.
De knop S kan zodanig worden ingesteld dat deze de functie Pauze/Afspelen vervult. Zie
"Knop S" op pagina 36 voor meer informatie.
De knop Cursor gebruiken
De knop Cursor wordt alleen weergegeven als het verzamelen van gegevens is gepauzeerd.
Als de knop gemarkeerd is en u op de Y/a-knop drukt, gaan de gegevens telkens met tien
frames tegelijk vooruit. Tijdens het bekijken van gegevensgrafieken geeft een verticale lijn de
cursorpositie aan (Afbeelding 5-13).
1
2
3
TPS(V)
30/230
RPM
TPS(%)
TPS(V)
O2 B1-S1(mV)
O2 B2-S1(mV)
O2 B1-S2(mV)
O2 B2-S2(mV)
INJ PW B1(mS)
INJ PW B2(mS)
Afbeelding 5-12
Voorbeeld onderbroken dataframe
30
Onderdelen uit het voertuigmenu selecteren
1963
0
4
0.00
113
5
95
781
6
777
13.7
13.8
