INSTALLATIE ACCESSOIRES
120

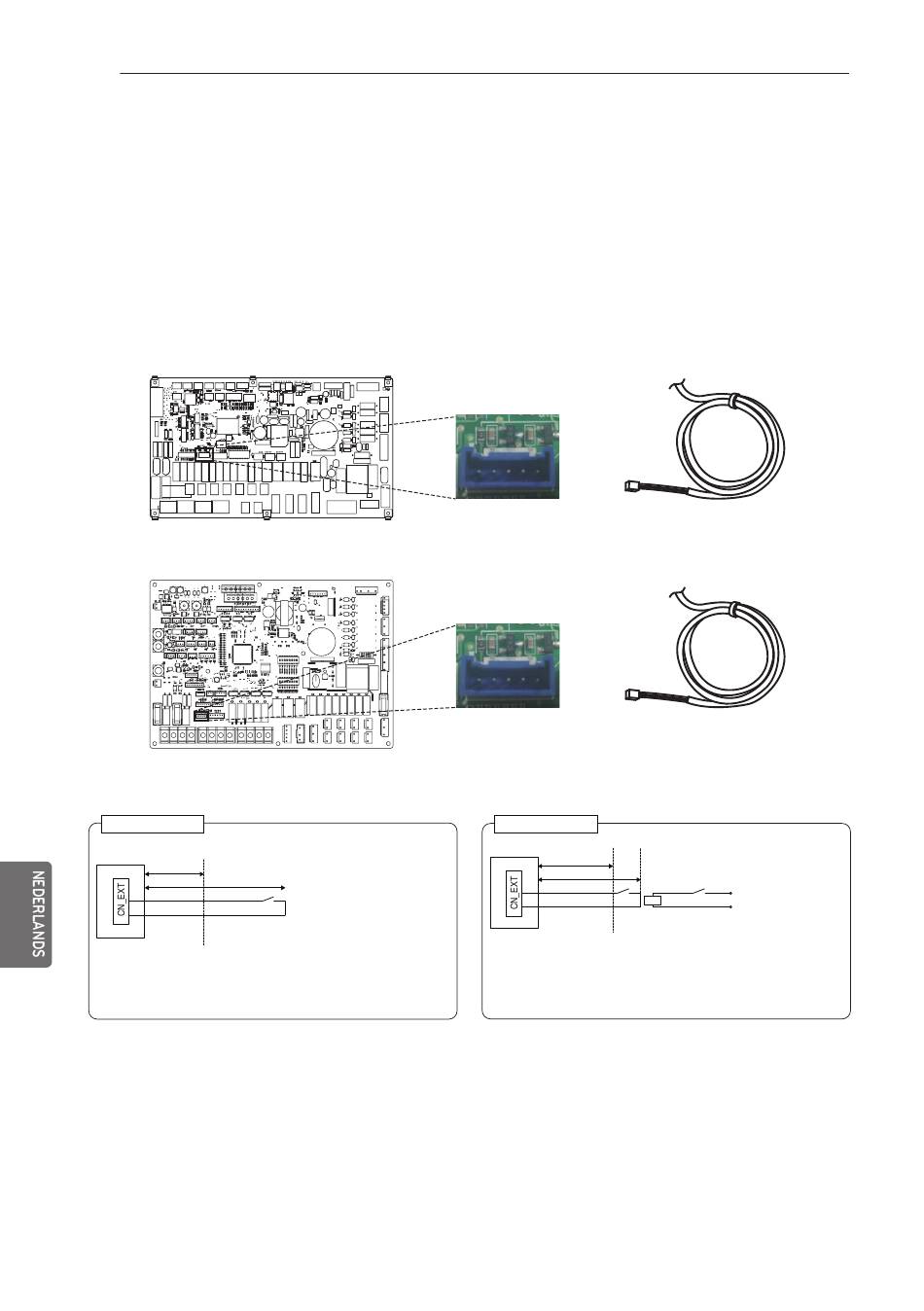

Externe controller - Programmeerbare digitale invoer instellen
Als u het apparaat wilt gebruiken via de externe digitale ingang (ON/OFF), sluit u de kabel aan op
de binnenprintplaat (CN_EXT).
Volg de onderstaande procedures met stap 1 tot 4.
Stap 1. Controleer of de voeding van het apparaat is uitgeschakeld.
Stap 2. Demonteer de voorpanelen en zoek de schakelkast (binnen) van het apparaat
Stap 3. Sluit de afstandsbediening volledig aan op de printplaat (CN_EXT).
Stap 4. Sluit de kabel en het installatiedeel van de site aan.
Indoorprintplaat
Indoorprintplaat
Installatievoorbeeld #1
Binnenunit
0.5 m
PCB
Max 10 m
Meegeleverd
Installatieonderdeel
onderdeel
site
Het doel van CN_EXT bepalen
Instelwaarde: instelling stap 0 ~ 5 binnen CN-EXT-poort
- 0: standaard
- 1: eenvoudige bediening aan/uit
- 2: droogcontact (eenvoudig contact)
- 3: Noodstop alleen voor binnenunit
- 4: Herbevestiging / afwezigheid
- 5: Noodstop van alle binnenunits (deze kan alleen worden ingesteld wanneer de binnenunit een
noodstopfunctie heeft)
(Voor Split)
(Voor Hydrosplit)
• SW: eenpolige schakelaar
- Selecteer een onderdeel met
contacten voor een extreem
lage stroomsterkte
- 5 V ~ 12 V gelijkstroom wordt
SW
gebruikt aan het contactpunt
- Schakelaarbelasting is
ongeveer 0.5 ~ 1 mA
• Stuurkabel
- Kabelgrootte: 22 tot 26 AWG
- Verleng de kabel niet meer
dan 10 meter
CN_EXT
CN_EXT
Installatievoorbeeld #2
Binnenunit
0.5 m
PCB
Max 10 m
Relaiscircuit
X
X
Meegeleverd
Installatieonderdeel site
onderdeel
• X: Relais (een contactpunt, een vaste 0.5 ~ 1 mA gelijksstroom)
• SW : Afstand AAN / UIT-schakelaar
• Stuurkabel (binnenunit naar relaiscircuit)
- Kabelgrootte: 22 tot 26 AWG
- Verleng de kabel niet meer dan 10 meter
Adapterkabel
Adapterkabel
Adapterkabel
Stroomvoorziening
SW
van relais
