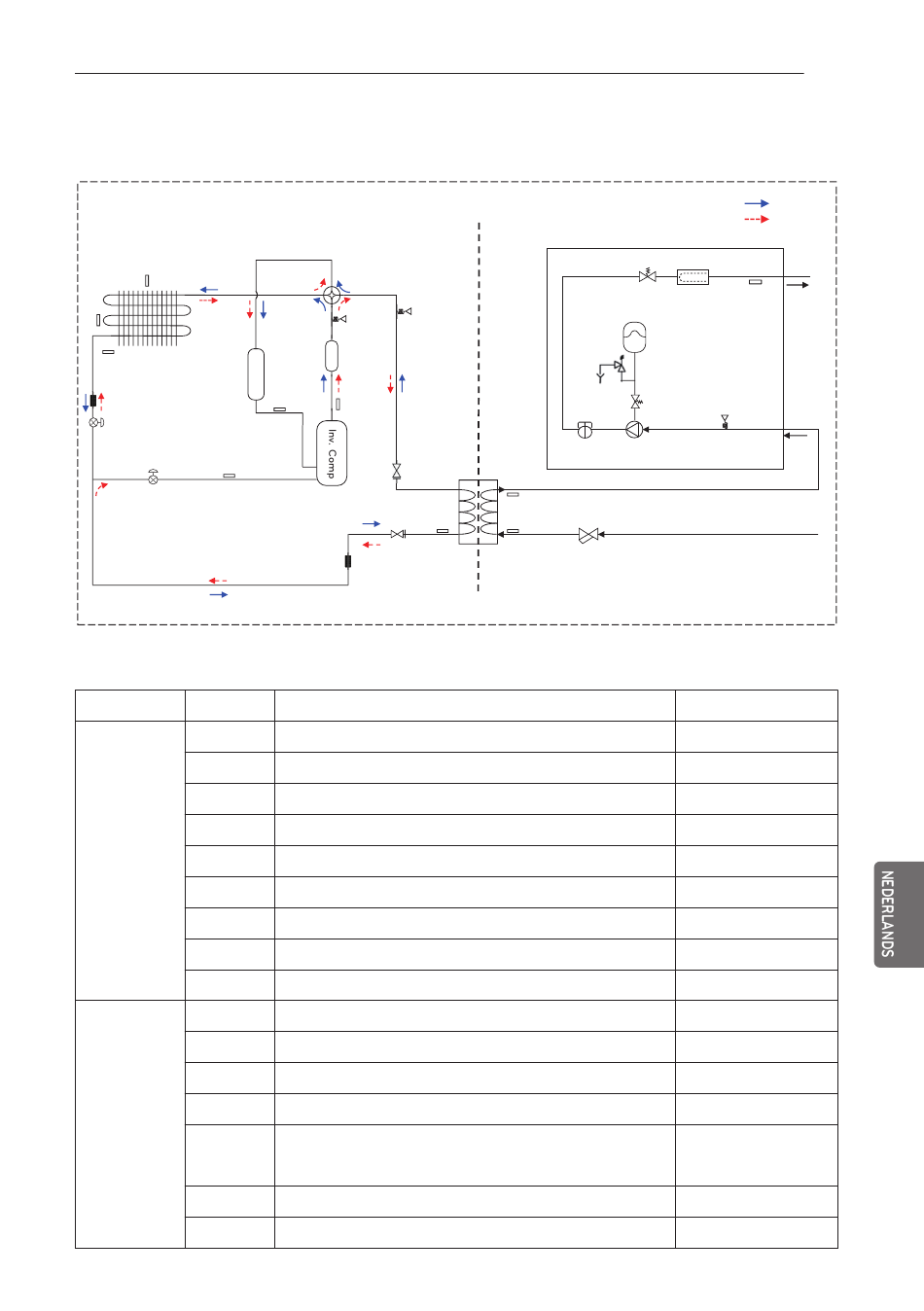

Cyclusdiagram (Voor Hydrosplit)
<De kant van het koelmiddel>
S6
S2
S5
EEV1
S7
EEV2
(Inj.EEV)
Beschrijving
Categorie
Symbool
S1
S2
S3
S4
De kant van het
S5
koelmiddel
S6
S7
EEV1
EEV2
S8
S9
S13
S17
Waterkant
A1
A8
A9
Hogedruksensor
Drukschakelaar
Geluiddemper
Accumulator
S4
S3
S1
[PHE]
<Binnenin split product>
PHEX vloeistoftemperatuursensor
Outdoor-HEX middentemperatuursensor
Temperatuursensor compressor-persleiding
Temperatuursensor aanzuigleiding compressor
Outdoor-HEX temperatuursensor
Temperatuursensor buitenlucht
Temperatuursensor compressor-injectiebuis
Elektronische expansieklep (verwarming / koeling)
Elektronische expansieklep (injectie)
Temperatuursensor uitlaatwater
Temperatuursensor inlaatwater
Uitgangssensor elektrische verwarming
Stromingssensor
Hoofdwaterpomp
Elektrische back-upverwarming (1Ø, optioneel accessoire)
Elektrische back-upverwarming (3Ø, optioneel accessoire)
ALGEMENE INFORMATIE
<Waterkant>
Luchtventilatie
Expansievat
Onverdru
kventiel
S17
Stroming
ssensor
Water
uit
S8
S9
Water In
Filter
Betekenis
: Koeling
: Verwarming
<Eenheid binnen>
A8/A9
S13
Luchtventilatie
Hogedruksensor
A1
PCB connector
CN_PIPE_IN
CN_MID
CN_DISCHARGE
CN_SUCTION
CN_C_PIPE
CN_AIR
CN_VI_IN
CN_EEV1
CN_EEV_MAIN
CN_WATER_OUT
CN_WATER_IN
CN_TH3
CN_F_SENSOR
CN_PUMP_A1
CN_MOTOR1
CN_HEATER_PCB
HEATER1
