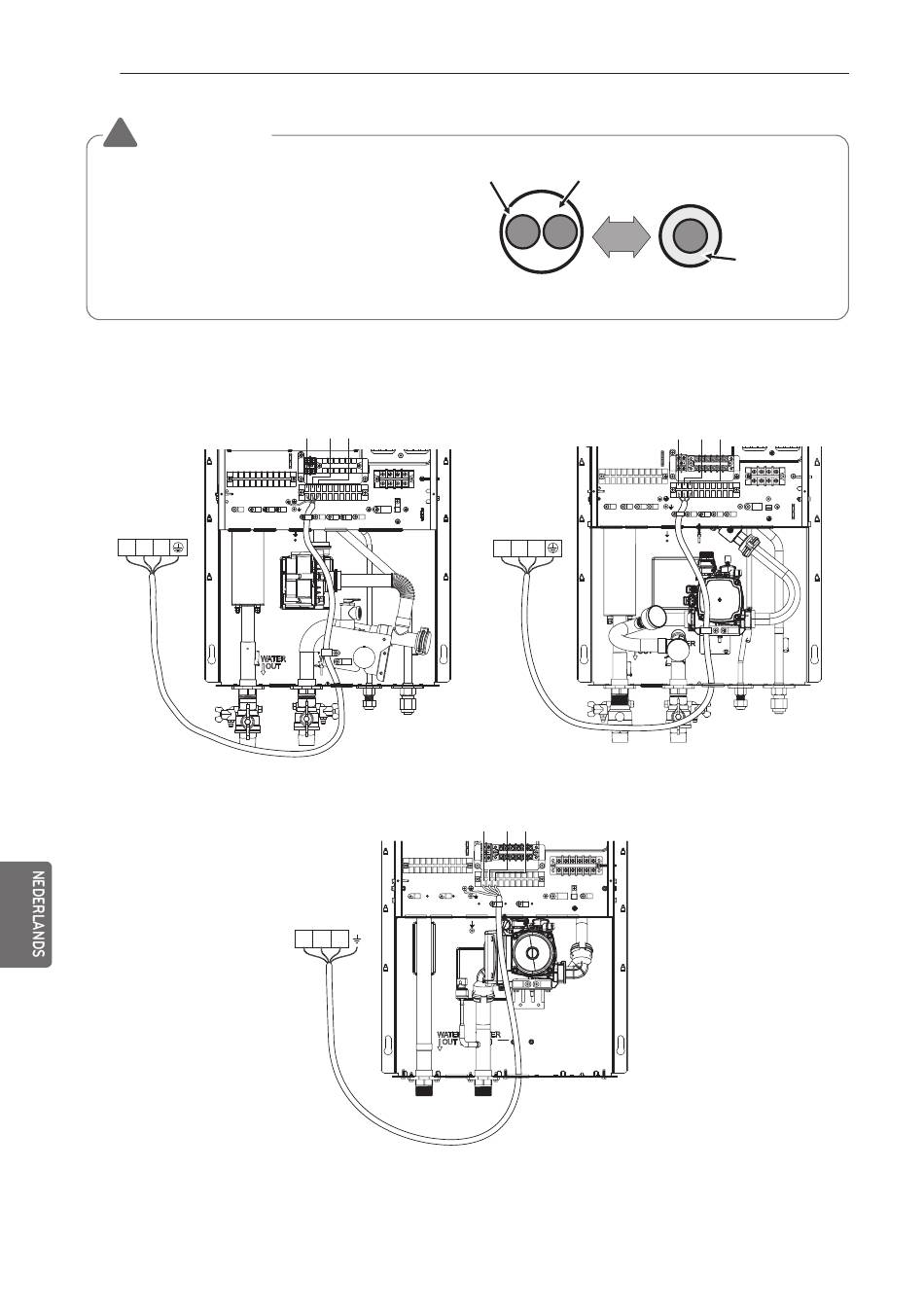

SLANGEN EN BEDRADING VOOR EENHEID BUITEN
84
LET OP
!
Gebruik een afzonderlijke communicatiekabel
als de te overbruggen afstand groter is dan
40 m.
Aansluiten aan eenheid buiten
Eindblok bij
eenheid buiten
1
2 3
(Voor R410A Split)
1(L) 2(N) 3
Terminal block
at outdoor unit
1(L) 2(N) 3
(Voor Hydrosplit)
L
N
Scheiding
Netkabel
Communicatieverbinding
Eindblok bij
eenheid buiten
1
2 3
(Voor R32 Split)
1(L) 2(N) 3
Afgeschermde
kabel
1(L) 2(N) 3
