Voor installatie-instructies, zie de installatiehandleiding van de
kamerthermostaat en het bijlageboek voor optionele uitrustingen.
PC-configurator (EKPCCAB)
De PC-kabel maakt een verbinding tussen de schakelkast van de
buitenunit (of deze van de regelkast EKCB07CAV3) en een PC. Hij
biedt de mogelijkheid verschillende taalbestanden te uploaden naar
de gebruikersinterface en parameters naar de buitenunit. Voor de
beschikbare taalbestanden, neem contact op met uw lokale dealer.
De software en bijhorende gebruiksaanwijzingen zijn beschikbaar op
http://www.daikineurope.com/support-and-manuals/software-
downloads/.
Voor installatie-instructies, zie de installatiehandleiding van de PC-
kabel, hoofdstuk
"8 Configuratie" op pagina 49
voor optionele uitrustingen.
4.3.4
Mogelijke opties voor de optiekast
Afstandbinnensensor (KRCS01-1)
Standaard wordt de inwendige gebruikersinterfacesensor als
kamertemperatuursensor gebruikt.
Optioneel kan de afstandbinnensensor geplaatst worden om de
kamertemperatuur vanuit een andere plaats te meten.
De
afstandbinnensensor
is
EK2CB07CAV3.
Voor
installatiehandleiding
van
de
bijlageboek voor optionele uitrustingen.
INFORMATIE
▪ De afstandbinnensensor kan alleen gebruikt worden
wanneer
de
kamerthermostaatfunctie geconfigureerd is.
▪ U kunt alleen hetzij de afstandbinnensensor, hetzij de
afstandbuitensensor aansluiten.
5
Richtlijnen met betrekking tot
mogelijke toepassingen
5.1
Overzicht: Richtlijnen met
betrekking tot mogelijke
toepassingen
Deze richtlijnen bieden een overzicht van de mogelijkheden van het
Daikin-warmtepompsysteem.
OPMERKING
▪ De afbeeldingen in deze richtlijnen zijn alleen ter
informatie bedoeld en mogen NIET als dusdanig als
gedetailleerde hydraulische schema's of grafieken
gebruikt
worden.
maatvoeringen en het gedetailleerd hydraulisch in
evenwicht brengen worden hier NIET getoond; deze
maken deel uit van de verantwoordelijkheden van de
installateur.
▪ Voor meer informatie over de configuratie-instellingen
om de werking van de warmtepomp te optimaliseren,
zie
"8 Configuratie" op
Dit hoofdstuk bevat richtlijnen met betrekking tot mogelijke
toepassingen voor:
▪ Het ruimteverwarming/koelingsysteem in/opstellen
▪ Een extra warmtebron voor ruimteverwarming in/opstellen
▪ De energiemeting instellen
▪ Het energieverbruik instellen
EWAQ+EWYQ004+005BAVP
Luchtgekoelde ijswaterkoelgroepen en compacte lucht-water
warmtepompen
4P492900-1 – 2017.06
5 Richtlijnen met betrekking tot mogelijke toepassingen
en het bijlageboek
aangesloten
op
optiekast
installatie-instructies,
zie
afstandbinnensensor
en
gebruikersinterface
met
De
gedetailleerde
hydraulische
pagina 49.
▪ Een externe temperatuursensor opstellen
5.2
Het ruimteverwarmings-/
koelingsysteem in/opstellen
Het warmtepompsysteem levert aanvoerwater aan warmteafgevers
in een of meerdere kamers.
Omdat het systeem de mogelijkheid biedt om de temperatuur in elke
kamer zeer soepel te regelen, is het nodig dat u eerst de volgende
vragen beantwoordt:
▪ Hoeveel kamers worden er verwarmd of gekoeld door het Daikin-
warmtepompsysteem?
▪ Welke soorten warmteafgevers gebruikt u in elke kamer en
hoeveel
bedraagt
ontworpen werden?
Eens de vereisten inzake ruimteverwarming/koeling duidelijk zijn,
adviseert Daikin onderstaande in/opstellingsrichtlijnen te volgen.
OPMERKING
Indien een uitwendige kamerthermostaat wordt gebruikt,
zal de uitwendige kamerthermostaat de vorstbescherming
kamer bedienen. De vorstbescherming kamer is echter
alleen
mogelijk
aanvoerwatertemperatuur op de gebruikersinterface van
de
de unit is INgeschakeld.
het
INFORMATIE
Wanneer een uitwendige kamerthermostaat wordt gebruikt
en Vorstbescherming kamer dient in alle omstandigheden
gegarandeerd te zijn, dan moet u de automatische
de
noodstop [A.6.C] op 1 zetten.
5.2.1
Een enkele kamer
Vloerverwarming of radiatoren –
Kamerthermostaat met draad

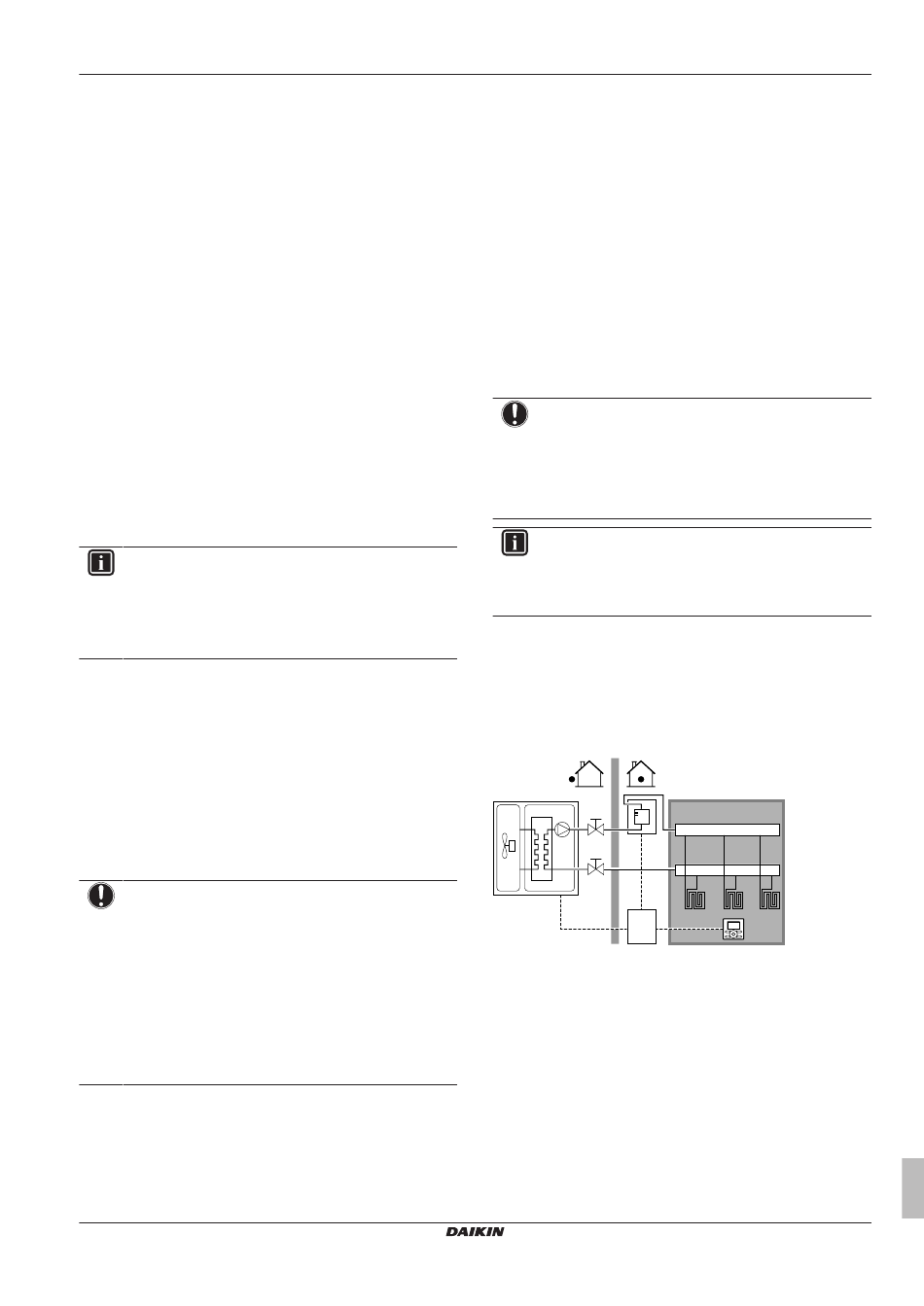

Opstelling
A
Aanvoerwatertemperatuur primaire zone
B
Een eenpersoonskamer
a
Gebruikersinterface die als kamerthermostaat gebruikt
wordt
b
Regelkast
c
Back-upverwarming (optie)
▪ De vloerverwarming of radiatoren worden rechtstreeks op de
buitenunit aangesloten – of op de back-upverwarming als die er is.
▪ De kamertemperatuur wordt geregeld door de gebruikersinterface
die op regelkast EKCB07CAV3 is aangesloten. Mogelijke
installaties:
▪ Regelkast EKCB07CAV3 is in de kamer gemonteerd en de
gebruikersinterface wordt als kamerthermostaat gebruikt.
▪ Regelkast EKCB07CAV3 is binnenshuis gemonteerd, dichtbij
de buitenunit + de gebruikersinterface is in de kamer geplaatst
en wordt als kamerthermostaat gebruikt.
hun
aanvoertemperatuur
waarvoor
als
de
regeling
A
B
c
b
a
Uitgebreide handleiding voor de installateur
zij
van
de
13
