5 Richtlijnen met betrekking tot mogelijke toepassingen
c
Back-upverwarming (optie)
▪ De vloerverwarming van de primaire kamer wordt rechtstreeks op
de buitenunit aangesloten – of op de back-upverwarming als die
er is.
▪ De kamertemperatuur van de primaire kamer wordt geregeld door
de gebruikersinterface die als thermostaat gebruikt wordt.
▪ Een thermostaatkraan is voor de vloerverwarming in elk van de
andere kamers geplaatst.
INFORMATIE
Pas op met situaties waar de primaire kamer door een
andere
verwarmingsbron
Voorbeeld: open haarden.
Configuratie
Instelling
Temperatuurregeling van de unit:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Aantal watertemperatuurzones:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Voordelen
▪ Economisch.
▪ Gemakkelijk. Zelfde installatie als voor 1 kamer, maar met
thermostaatkranen.

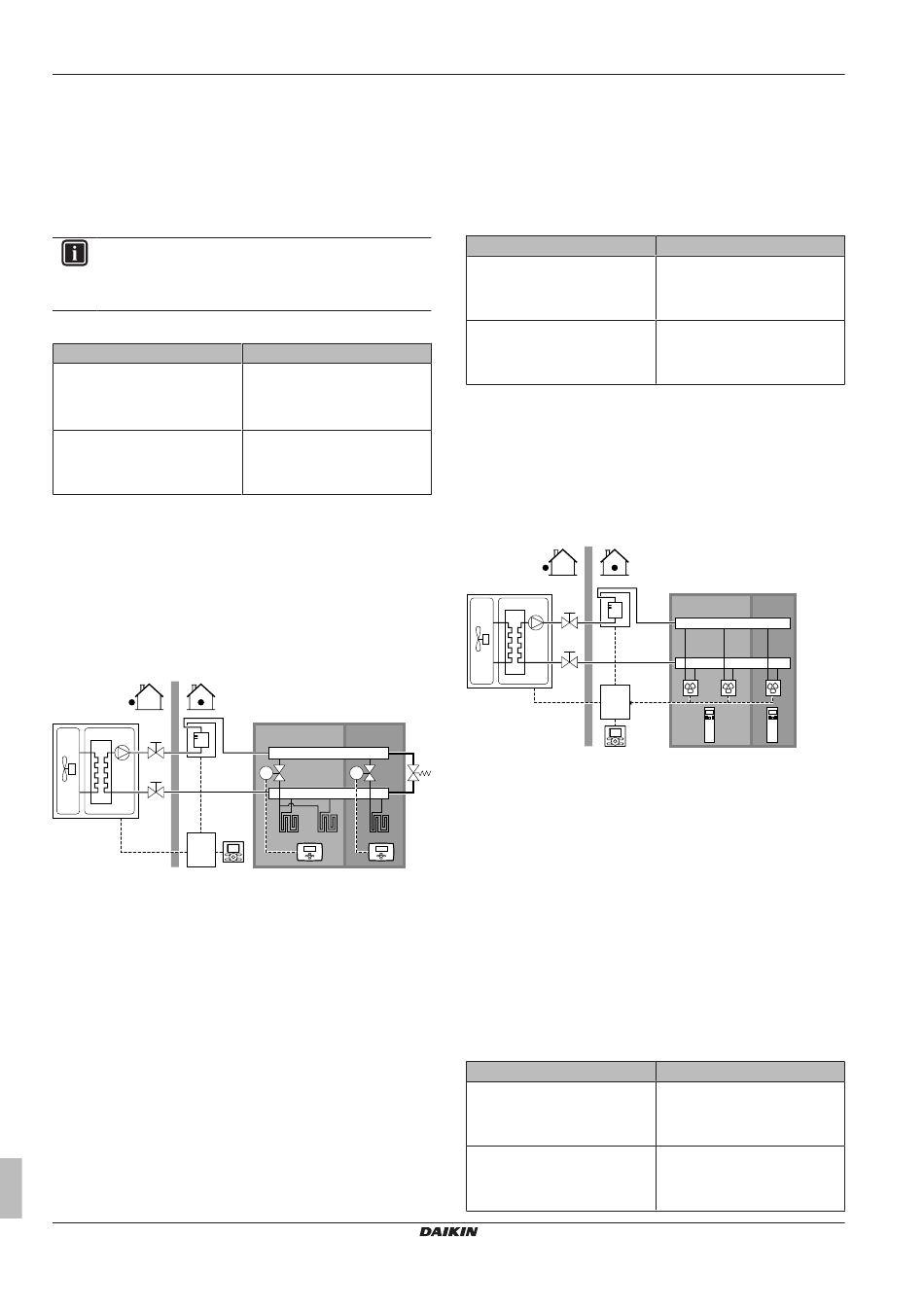

Vloerverwarming of radiatoren – Meerdere externe
kamerthermostaten
Opstelling
c
b
A
Aanvoerwatertemperatuur primaire zone
B
Kamer 1
C
Kamer 2
a
Gebruikersinterface
b
Regelkast
c
Back-upverwarming (optie)
d
Omloopklep
e
Externe kamerthermostaat
▪ Voor elke kamer wordt een (ter plaatse te voorziene) afsluiter
geplaatst om geen toevoer van aanvoerwater te hebben wanneer
er geen verwarming of koeling gevraagd wordt.
▪ Er moet een omloopklep geplaatst worden om het water opnieuw
te laten circuleren wanneer alle afsluiters gesloten zijn. Om ervoor
te zorgen dat de unit betrouwbaar blijft werken, moet deze met
een minimum waterdebiet worden gevoed zoals beschreven in
tabel "Het watervolume en waterdebiet controleren" in
waterleidingen voorbereiden" op
▪ De
hoofdgebruikersinterface
EKCB07CAV3) beslist over de bedrijfsmodus voor de ruimte.
Vergeet niet dat de ruimtebedrijfsmodus van de secundaire
Uitgebreide handleiding voor de installateur
16
verwarmd
kan
worden.
Waarde
2 (Best. kmrthrmst): De unit
werkt op basis van de
omgevingstemperatuur van de
gebruikersinterface.
0 (1 AWT-zone): Primair
A
B
C
M1
M2
a
e
e
"6.3 De
pagina 24.
(aangesloten
op
regelkast
gebruikersinterfaces (gebruikt als kamerthermostaat) zo ingesteld
moet
worden
dat
hoofdgebruikersinterface.
▪ De kamerthermostaten zijn op de afsluiters aangesloten en
hoeven NIET op de buitenunit te worden aangesloten. De
buitenunit zal de hele tijd aanvoerwater leveren, met de
mogelijkheid een aanvoerwaterprogramma te programmeren.
Configuratie
Instelling
Temperatuurregeling van de unit:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Aantal watertemperatuurzones:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Voordelen
Vergeleken met vloerverwarming of radiatoren voor één kamer:
▪ Comfort. U kunt de gewenste kamertemperatuur, inclusief
programma's, voor elke kamer via de kamerthermostaten
instellen.
Ventilatorconvectoren - meerdere kamers
Opstelling
A
Aanvoerwatertemperatuur primaire zone
d
B
Kamer 1
C
Kamer 2
a
Gebruikersinterface
b
Regelkast
c
Back-upverwarming (optie)
d
Afstandsbediening van de ventilatorconvectoren
▪ De
gewenste
kamertemperatuur
afstandsbediening van de ventilatorconvectoren.
▪ De
hoofdgebruikersinterface
EKCB07CAV3) beslist over de bedrijfsmodus voor de ruimte.
▪ De
signalen
voor
elke ventilatorconvector kunnen in parallel worden aangesloten op
de digitale ingang van regelkast EKCB07CAV3 (X2M/1 en X2M/2)
(als dit signaal beschikbaar is op de ventilatorconvectoren en
compatibel is met de regelkast). De buitenunit zal alleen
aanvoerwatertemperatuur leveren wanneer dit werkelijk gevraagd
wordt.
Configuratie
Instelling
Temperatuurregeling van de unit:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Aantal watertemperatuurzones:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Luchtgekoelde ijswaterkoelgroepen en compacte lucht-water
deze
overeenstemt
met
Waarde
0 (Besturing AWT): De unit werkt
op basis van de
aanvoerwatertemperatuur.
0 (1 AWT-zone): Primair
A
C
B
c
b
d
d
a
wordt
ingesteld
(aangesloten
op
regelkast
vraag
naar
verwarming
Waarde
1 (Bst xt kmrthrms): De unit werkt
op basis van de externe
thermostaat.
0 (1 AWT-zone): Primair
EWAQ+EWYQ004+005BAVP
warmtepompen
4P492900-1 – 2017.06
de
