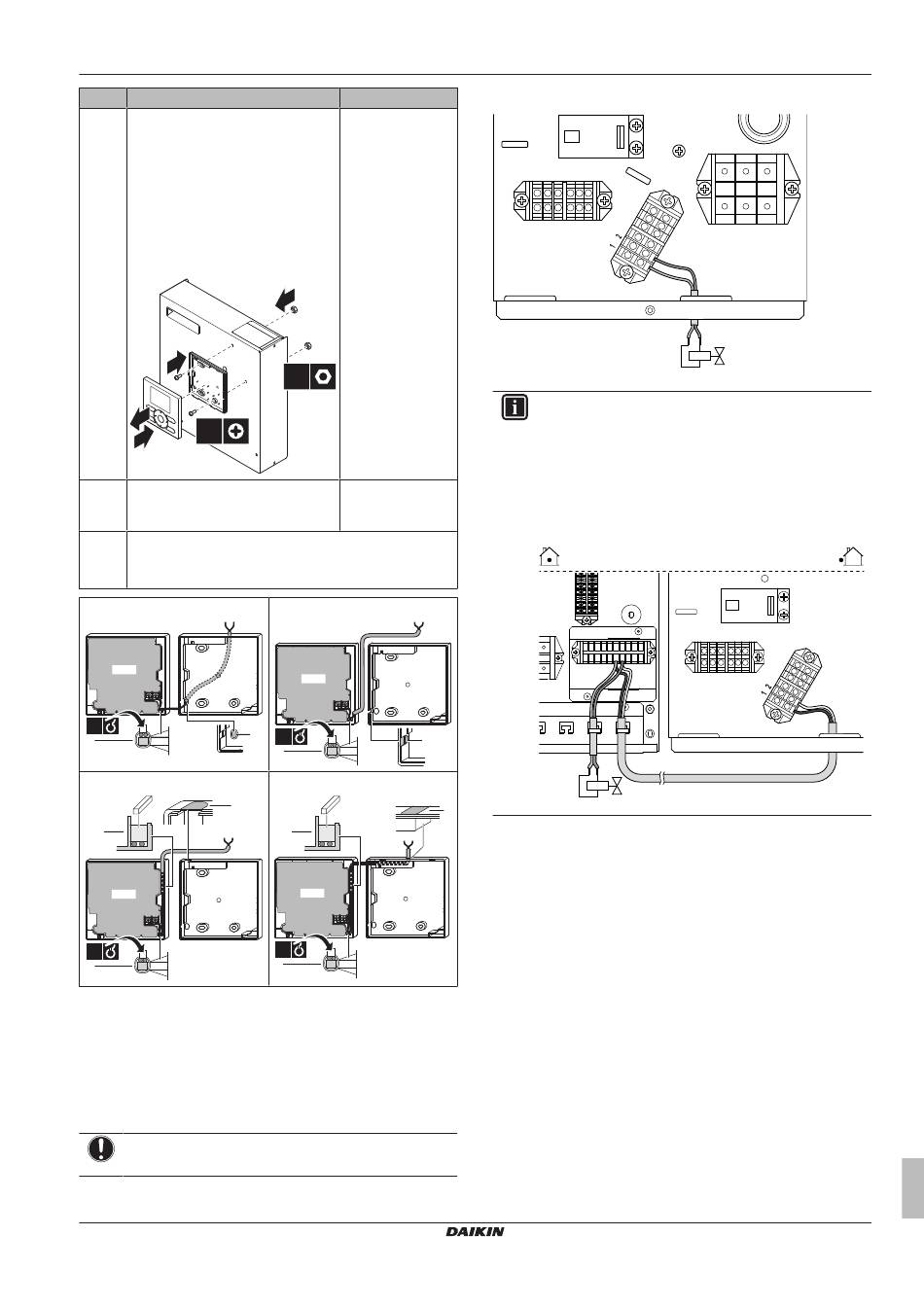

Op de regelkast
4
Maak de wandplaat van de
gebruikersinterface vast op het
frontpaneel van de regelkast met de
M4-bouten en moeren uit de zak met
accessoires.
Let op dat u de vorm van de
achterzijde van de
gebruikersinterface NIET vervormt
door de montageschroeven te stevig
vast te draaien.
2
1
2×
4
5
Sluit aan zoals getoond in 4A.
6
Maak het frontpaneel terug vast op de wandplaat.
Wees voorzichtig de bedrading NIET te knijpen wanneer u
het frontpaneel op de regelkast vastmaakt.
4A Langs de achterkant
PCB
1×
a
b
4C Langs boven
a
b
PCB
1×
b
a
Snijd of verwijder dit deel met een tang enz. uit om de
draden erdoor te leiden.
b
Maak de draden goed vast op het frontstuk van de kast
met behulp van een draadhouder en een klem.
7.8.7
De afsluiter aansluiten
1 Sluit de kabel van de bediening van afsluiter aan op de juiste
aansluitklemmen zoals hieronder afgebeeld.
OPMERKING
Sluit alleen NO (normaal open) kleppen aan.
EWAQ+EWYQ004+005BAVP
Luchtgekoelde ijswaterkoelgroepen en compacte lucht-water
warmtepompen
4P492900-1 – 2017.06
In de kamer
Maak de wandplaat
van de
gebruikersinterface
vast op de muur.
Indien er GEEN
gebruikersinterface
op de regelkast
wordt aangesloten,
verwijder dan NIET
de pluggen uit de
gaten in het
3
frontpaneel.
2×
Sluit aan zoals
getoond in 4A, 4B,
4C of 4D.
4B Langs links
PCB
1×
a
b
4D Langs boven midden
a
b
PCB
1×
b
NO
X5M
X3M
INFORMATIE
Standaard moet de afsluiter op de buitenunit worden
aangesloten. Indien er echter een regelkast EKCB07CAV3
in het systeem aanwezig is, kunt u deze ook op de
regelkast aansluiten. Om dit te doen, verbind de
aansluitingspunten X3M/1+2 van de buitenunit met de
aansluitingspunten van de regelkast X8M/6+7 en verbind
daarna de afsluiter met de aansluitingspunten X8M/6+7
van de regelkast .
X2M
6 7
X8M
M2S
7.8.8
De elektrische bedrading op de
bedieningskast aansluiten
1 Steek de bedrading doorheen de bodem van de regelkast.
2 Zorg ervoor dat de bedrading voor laagspanning zich rechts
bevindt. Breng de bedrading doorheen het daartoe bestemd gat
en maak de bedrading vast met kabelbinders.
Uitgebreide handleiding voor de installateur
7 Installatie
X4M
M2S
X3M
X5M
43
