4
2
1

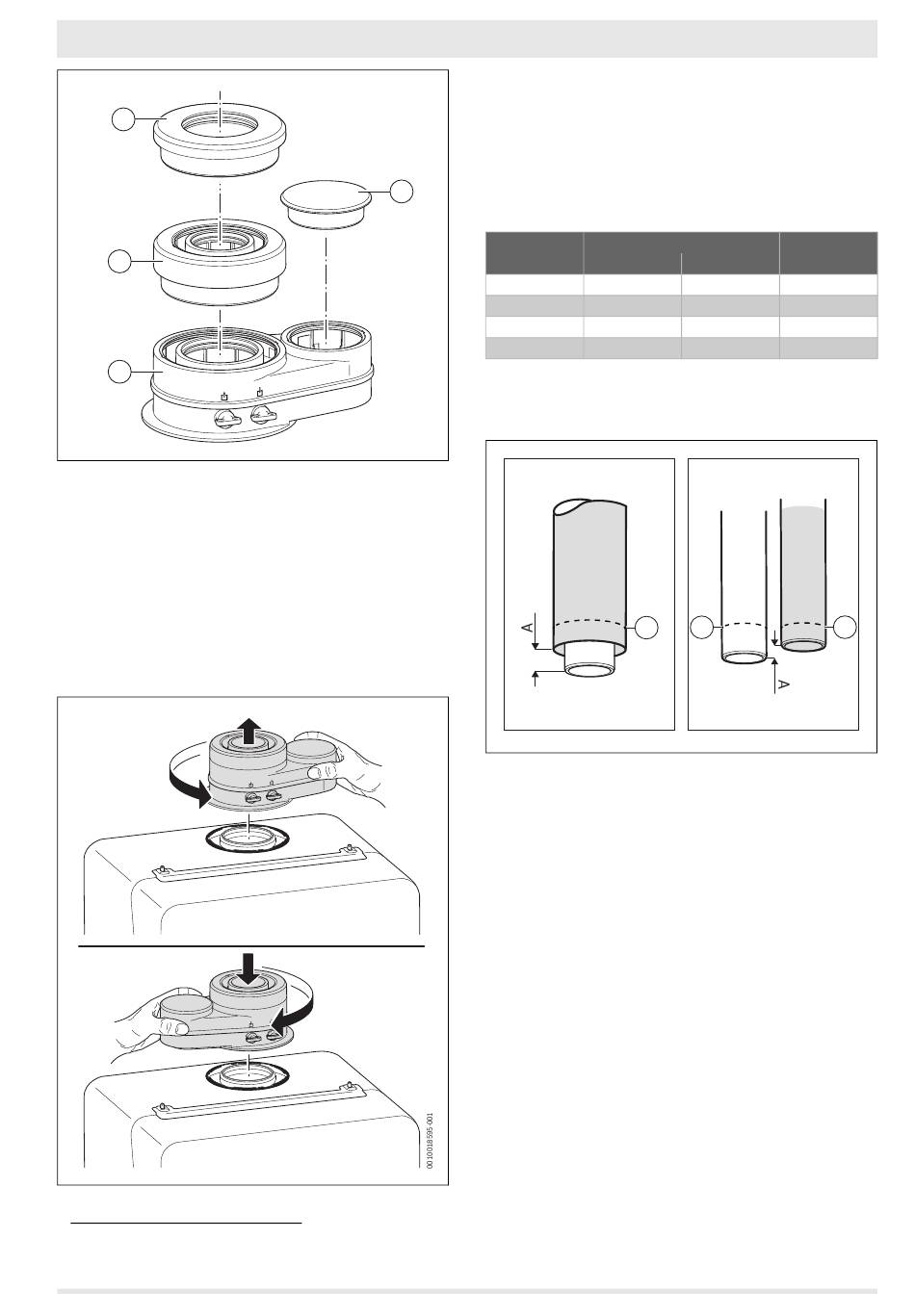

Afb. 6
Opbouw rookgasafvoeradapter
[1]
Basisadapter
1)
[2]
60/100 adapterring
[3]
80 afdekdop
[4]
80-80 adapterring
Omdraaien adapter bij rookgasafvoertype 80-80 mm
Standaard bevindt de luchttoevoerstomp van de universele adapter zich
rechts van de rookgasafvoerstomp. De adapter kan worden gedraaid om
bij een parallel rookgasafvoersysteem onnodig kruisen van buizen te
voorkomen.
▶ Monteer de adapter in de gewenste positie.
1.
3.
Afb. 7
Omdraaien rookgasafvoeradapter
1) Alleen 9000i HR25, 9000i HR35.
Condens 9000i W • 6721823654 2023/03
3
0010027618-001
2.
4.
4.3
Insteekdiepten
Bij de montage van rookgasafvoermateriaal moet rekening gehouden
worden met:
• de uitzetting van het rookgasafvoermaterial
• het lengteverschil tussen rookgasafvoer- en luchttoevoerbuis, voor
een juiste afdichting op de lipringen in de adapter.
▶ Houd bij het aanpassen van buislengten de insteekdiepten aan ( ta-
bel 7).
Insteekdiepte
RGA-type
RGA [mm]
60/100 mm
40
80/125 mm
40
80-80 mm
55
80 mm
55
1) In de aangegeven insteekdiepten is de uitzetting van het rookgasafvoermateriaal
meegenomen.
Tabel 7 Insteekdiepten universele rookgasafvoeradapter
⌀ 60/100 | ⌀ 80/125
LTV
1
RGA
Afb. 8
Lengteverschil luchttoevoer-, rookgasafvoerbuis [A]
[1]
Insteekdiepte
[A]
Lengteverschil tussen RGA en LTV
4.4
Rookgasafvoermateriaal
Alle informatie in dit document, tenzij anders vermeld, is gebaseerd op
rookgasafvoermaterialen van M&G/Burgerhout en daarmee toegestaan
in combinatie met het cv-toestel. De benamingen en artikelnummers van
deze rookgasmaterialen zijn opgenomen in de prijslijst van de M&G/Bur-
gerhout. Uitzondering hierop zijn de door Nefit aangeboden muur- en
dakdoorvoeren van M&G/Burgerhout. Zie hiervoor de prijslijst van Nefit.
Het luchttoevoer- en rookgasafvoermateriaal, vanaf het cv-toestel tot en
met de dak- of geveldoorvoer, moet geschikt zijn voor hr-toestellen en
moet CE-gekeurd zijn.
▶ Gebruik als luchttoevoer- en rookgasafvoermateriaal: kunststof,
roestvast staal (rvs) of dikwandig aluminium.
▶ Houd bij toepassing van kunststof rookgasafvoermateriaal rekening
met de temperatuurclassificatie (T120) van het cv-toestel.
▶ Gebruik bij voorkeur concentrisch rookgasafvoermateriaal uit het
oogpunt van veiligheid en eenvoudige montage.
Rookgasafvoersystemen | 4
1)
LTV [mm]
A [mm]
20
20
20
20
20
35
--
--
⌀ 80-80
RGA
LTV
1
0010027809-002
1
