1

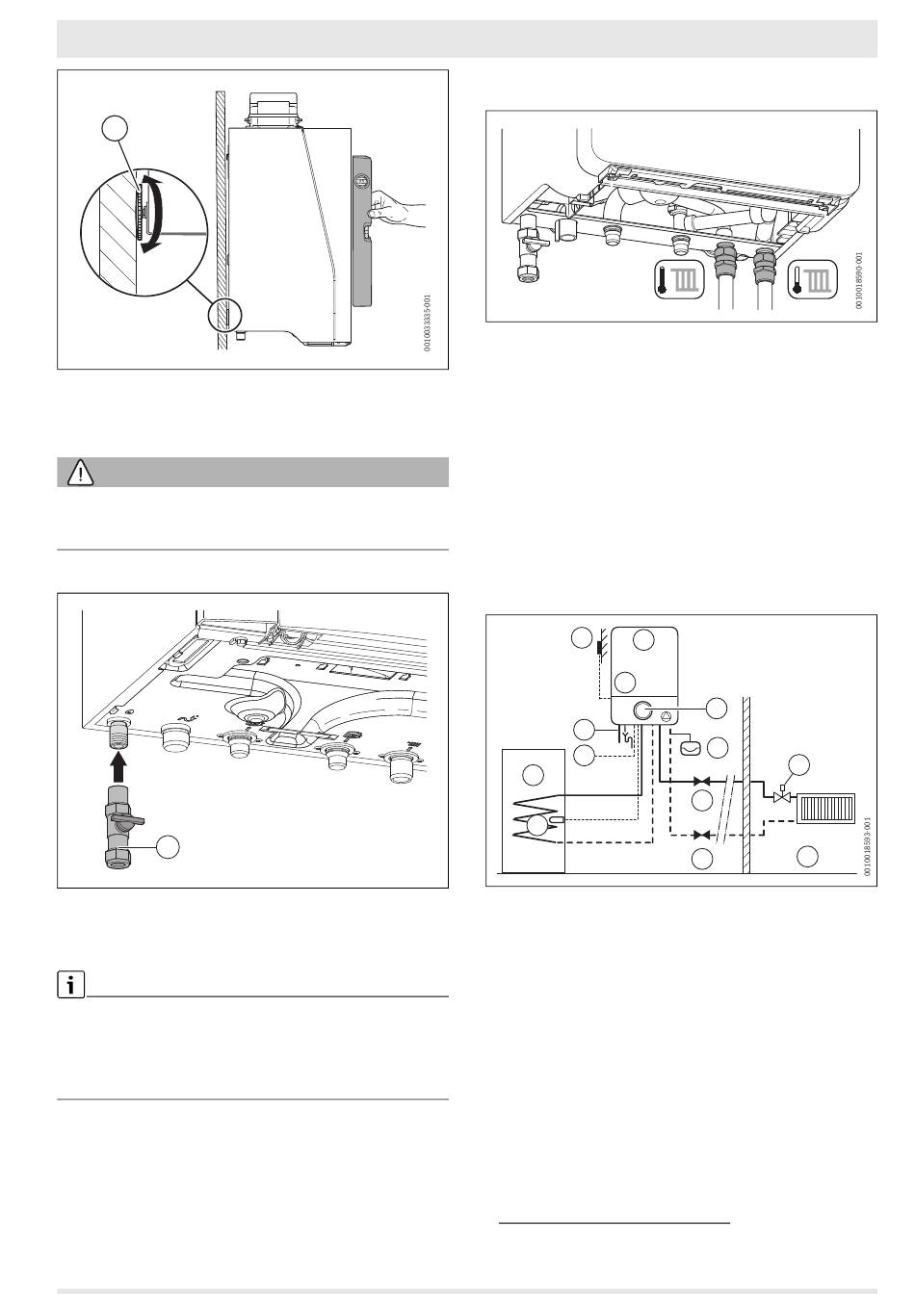

Afb. 13 Uitrichten cv-toestel
6.3
Aansluiten leidingen
6.3.1
Monteren gasleiding
WAARSCHUWING
Explosiegevaar.
▶ Werkzaamheden aan gasvoerende delen mogen uitsluitend door een
erkend installateur worden uitgevoerd.
▶ Monteer een gaskraan [1] in de gasleiding.
1
Afb. 14 Monteren gaskraan
▶ Sluit de gasleiding spanningsvrij aan.
6.3.2
Aansluiten cv-leidingen
Ter bescherming van de gehele installatie raden wij aan een vuilfilter in
de retourleiding in te bouwen. Bij aansluitingen van het cv-toestel op een
oudere cv-installatie is de inbouw absoluut noodzakelijk.
▶ Bouw direct vóór en achter het vuilfilter een service-afsluiter voor de
filterreiniging.
Bij toepassing alleen voor cv-bedrijf (zonder aangesloten boiler) is een
bypass is niet nodig.
▶ Gebruik een klemringkoppeling, indien een verbinding van Ø 28 mm
naar G1" wordt gemaakt.
▶ Advies: monteer in de aanvoer- en retourleiding een servicekraan
voor onderhoud- en servicewerkzaamheden.
▶ Monteer de aanvoerleiding spanningsvrij op de aanvoeraansluiting
van het cv-toestel.
Condens 9000i W • 6721823654 2023/03
▶ Monteer de retourleiding spanningsvrij op de retouraansluiting van
het cv-toestel.
Afb. 15 Aansluiten cv-leidingen
6.3.3
Overstortbeveiliging
De inbouw van een overstortbeveiliging is bouwzijdig niet nodig, omdat
in het cv-toestel al een overstortventiel is ingebouwd.
6.3.4
Cv-watercirculatie
Een bypass met drukvereffening is alleen nodig in de cv-installatie als
een externe warmwaterboiler wordt toegevoegd.
6.3.5
Aansluiten externe warmwaterboiler en 3-wegklep
Het cv-toestel is standaard voorzien van een ingebouwde boilervoor-
rangsregeling.
Externe warmwaterboiler
Voor het aansluiten van een externe warmwaterboiler, zie onderstaande
afbeelding.
11
12
10011605-001
Afb. 16 Aansluiten externe warmwaterboiler
[1]
Cv-toestel
[2]
Overstortventiel
[3]
Gasaansluiting
[4]
Netspanning (230 VAC)
[5]
Expansievat
[6]
Service-afsluiter
[7]
Thermostaatkraan
[8]
Ruimte
[9]
Buitentemperatuursensor
[10] Weersafhankelijke regeling
[11] Warmwaterboiler
[12] Boilertemperatuursensor
1) Alleen 9000i HR25, 9000i HR35.
9
1
2
10
3
5
4
6
6
1)
Installatie | 6
7
8
15
