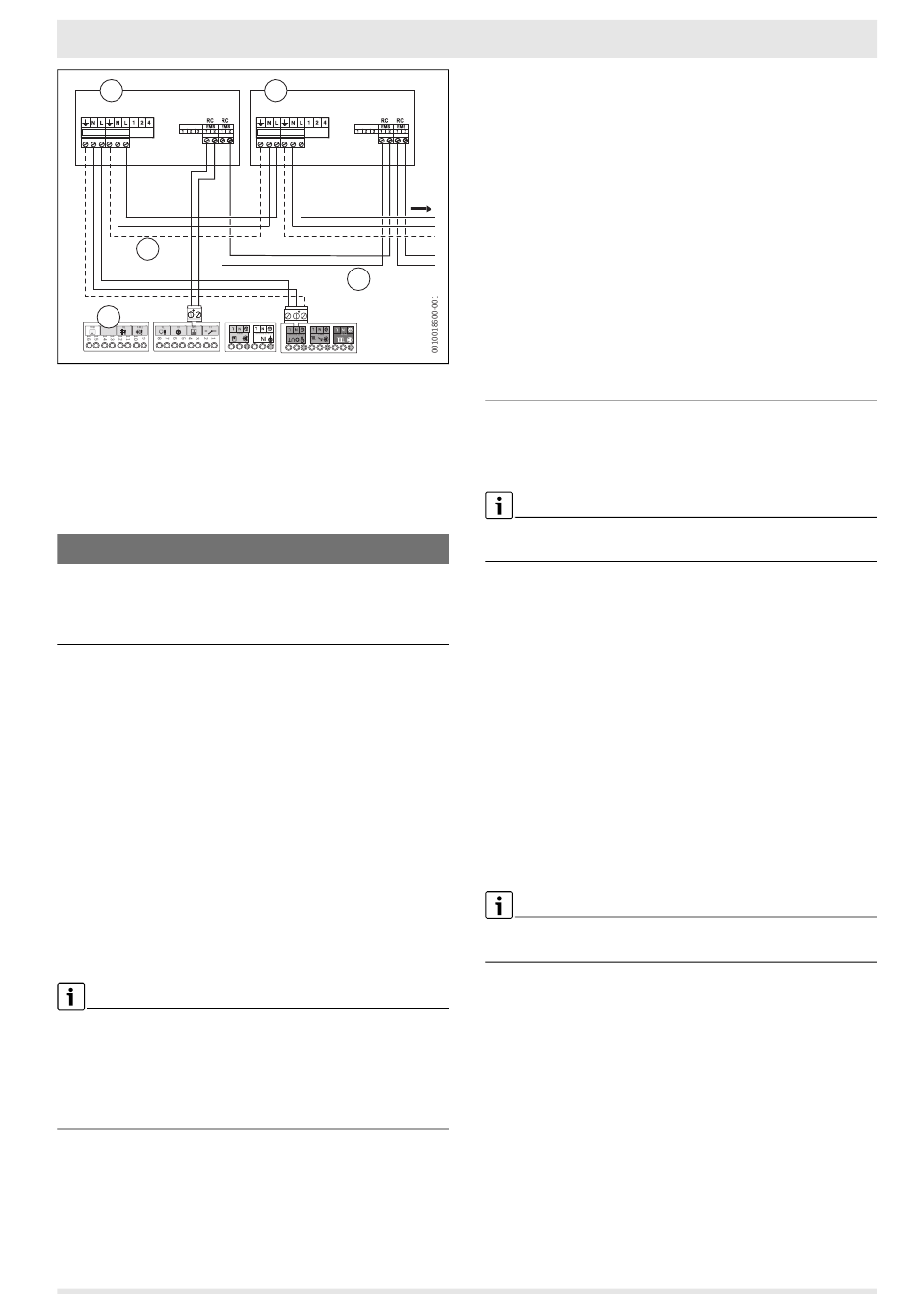

Afb. 22 Aansluiting van meerdere functiemodules
[1]
Functiemodule 1
[2]
Functiemodule 2
[3]
Aansluitklemmen cv-toestel
[4]
Aansluitkabel EMS-BUS naar volgende functiemodule
[5]
Netkabel naar volgende functiemodule
7.2.5
Aansluiten temperatuurbewaking van aanvoer van een
vloerverwarming
OPMERKING
Serieschakeling.
▶ Wanneer meerdere externe veiligheidsinrichtingen zoals bijvoor-
beeld een condensaatpomp worden aangesloten, dan moeten deze
in serie met contact I3 worden aangesloten.
Bij cv-installaties met alleen vloerverwarming en directe hydraulische
aansluiting op het apparaat.
Bij het aanspreken van de temperatuurbewaking wordt verwarmingsbe-
drijf onderbroken.
▶ Verwijder de brug ( afb. 20, [14]) op aansluitklem 6.
▶ Sluit de temperatuurbewaking aan.
7.2.6
Aansluiting buitentemperatuursensor
De buitentemperatuursensor voor het regelsysteem wordt op het cv-toe-
stel aangesloten.
▶ Sluit de buitentemperatuursensor aan op aansluitklem 7 T1
( afb. 20, [10]).
7.2.7
Aansluiten boilertemperatuursensor
▶ Sluit de boilertemperatuursensor aan op aansluitklem 8 TW1
( afb. 20, [9]).
7.2.8
Netaansluitingen (algemeen)
De 230 V
-aansluitingen kunnen worden gebruikt voor elektrische ac-
AC
cessoires in de cv-installaties. Iedere aansluiting heeft een maximaal toe-
gestaan opgenomen vermogen van 250 W. Maximaal toegestaan
opgenomen vermogen van modules en pompen is 500 W.
▶ Raadpleeg de ontwerpdocumentatie en de montage-instructie van
de kamerthermostaat.
7.2.9
Aansluiten externe cv-pomp
De cv-pomp draait altijd bij cv-bedrijf (parallel aan interne pomp in
cv-toestel).
▶ Sluit de cv-pomp aan op aansluitklem < PCO ( afb. 20, [4]).
Condens 9000i W • 6721823654 2023/03
2
4
/
7.2.10 Aansluiten circulatiepomp
De circulatiepomp kan door het regelsysteem worden aangestuurd.
▶ Sluit de circulatiepomp aan op aansluitklem ; PW2 ( afb. 20,
[4]).
7.2.11 Aansluiting boilerlaadpomp
▶ Trek de stekker op de interne 3-wegklep los (indien aanwezig).
▶ Sluit de boilerlaadpomp aan op aansluitklem : PW1 ( afb. 20,
[2]).
7.2.12 Aansluiting externe 3-wegklep
▶ Trek de stekker op de interne 3-wegklep los (indien aanwezig).
▶ Sluit de externe 3-wegklep aan op aansluitklem : PW1
( afb. 20, [2]).
7.2.13 Aansluiting temperatuursensor open verdeler
▶ Sluit de temperatuursensor van de open verdeler aan op aansluitklem
9 T0 ( afb. 20, [8]).
8
Inbedrijfname
8.1
Vullen cv-installatie
Voor de inbedrijfname van de cv-installatie moet de cv-installatie gevuld
zijn, omdat de pomp anders kan drooglopen.
▶ Open alle servicekranen.
▶ Open alle radiatorkranen.
▶ Sluit alle vul- en aftapkranen.
▶ Sluit een vulslang aan op de vulkraan.
▶ Vul de vulslang met water.
▶ Sluit het andere eind van de vulslang aan op de vul- en aftapkraan.
▶ Open de hoofdafsluitkraan van de waterleiding.
▶ Open een tapkraan.
▶ Vul de cv-installatie, tot de bedrijfsdruk 2 bar bedraagt.
▶ Sluit de tapkraan.
▶ Ontlucht de cv-installatie.
▶ Controleer of de slang van de automatische ontluchter niet is geknikt.
▶ Controleer de bedrijfsdruk opnieuw.
8.2
Cv-toestel inschakelen
▶ Steek de netstekker in een contactdoos en zet het cv-toestel aan.
Direct na het inschakelen werkt het ontluchtingsprogramma gedurende
2 minuten, het toetsenbord is geblokkeerd.
Inbedrijfname | 8
