▶ Condensafvoerslang [1] naar onderen drukken en de slang van de
warmtewisselaar losmaken.

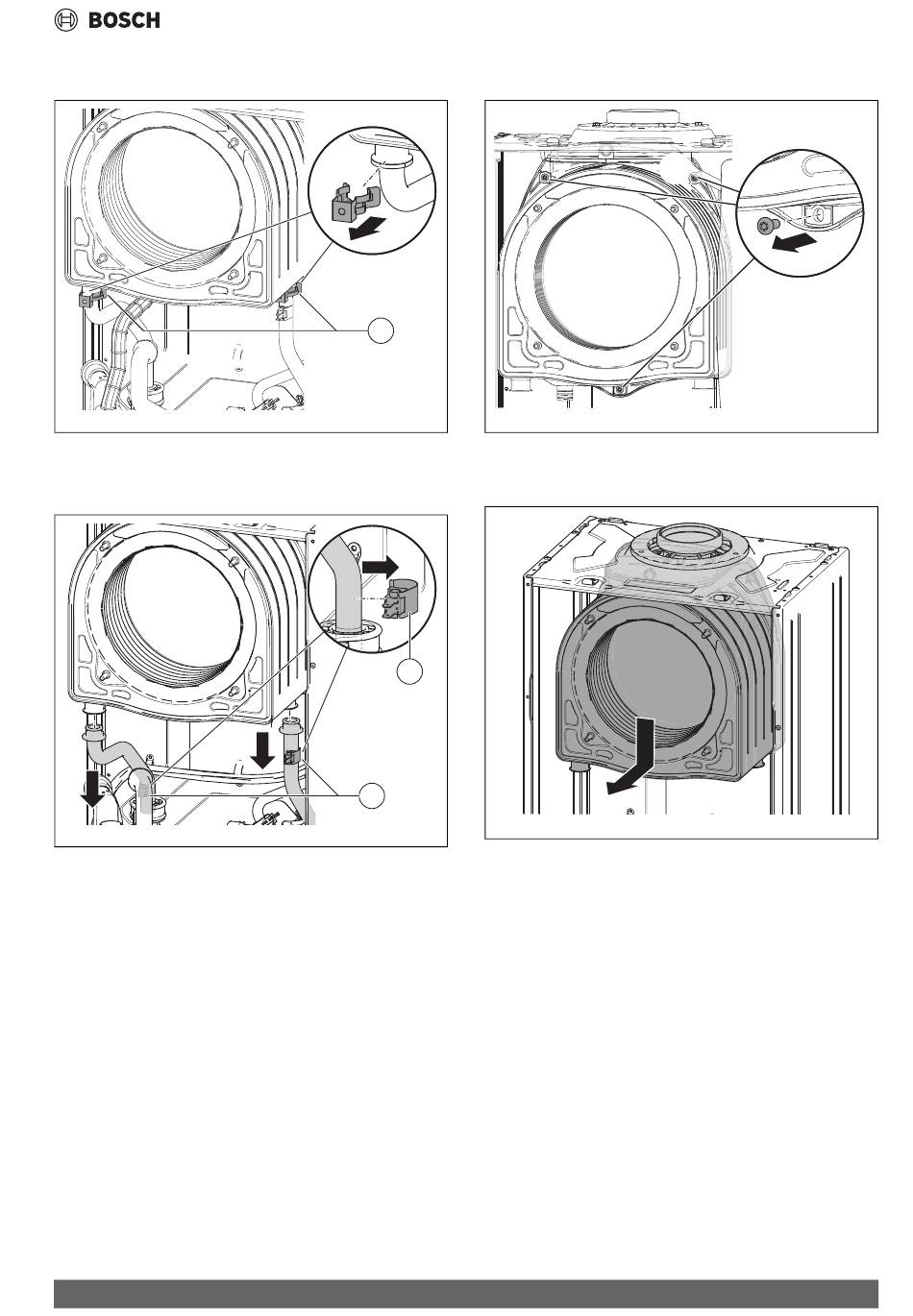

Afb. 75 Slangklemmen demonteren
[1]
Slangklemmen
▶ Slangklemmen [1] van de aanvoer- en retourleiding demonteren.
2.
Afb. 76 NTC's en leidingen demonteren
[1]
NTC's
▶ Beide NTC's van de leidingen demonteren [1].
▶ Hydraulische aansluitingen van de aanvoer- en retourleiding demon-
teren.
1200 HRC – 6721861777 (2023/08)
1
0010049147-001
1.
1
2.
1
0010049148-001
Inspectie/onderhoud en reserveonderdelen
▶ Aanvoer- en retourleiding naar beneden drukken en uit het toestel ne-
men.
3.
1.
Afb. 77 Warmtewisselaar demonteren
▶ Drie schroeven (Torx T25) linksom uitdraaien en ondertussen de bo-
dem van de warmtewisselaar met de hand ondersteunen.
Afb. 78 Warmtewisselaar uitnemen
▶ Warmtewisselaar naar beneden toe neerlaten en naar voren toe uit-
nemen.
2.
0010045997-001
0010049149-001
