14.2
Elektrische bedrading
4
2
3
N
L
20
1

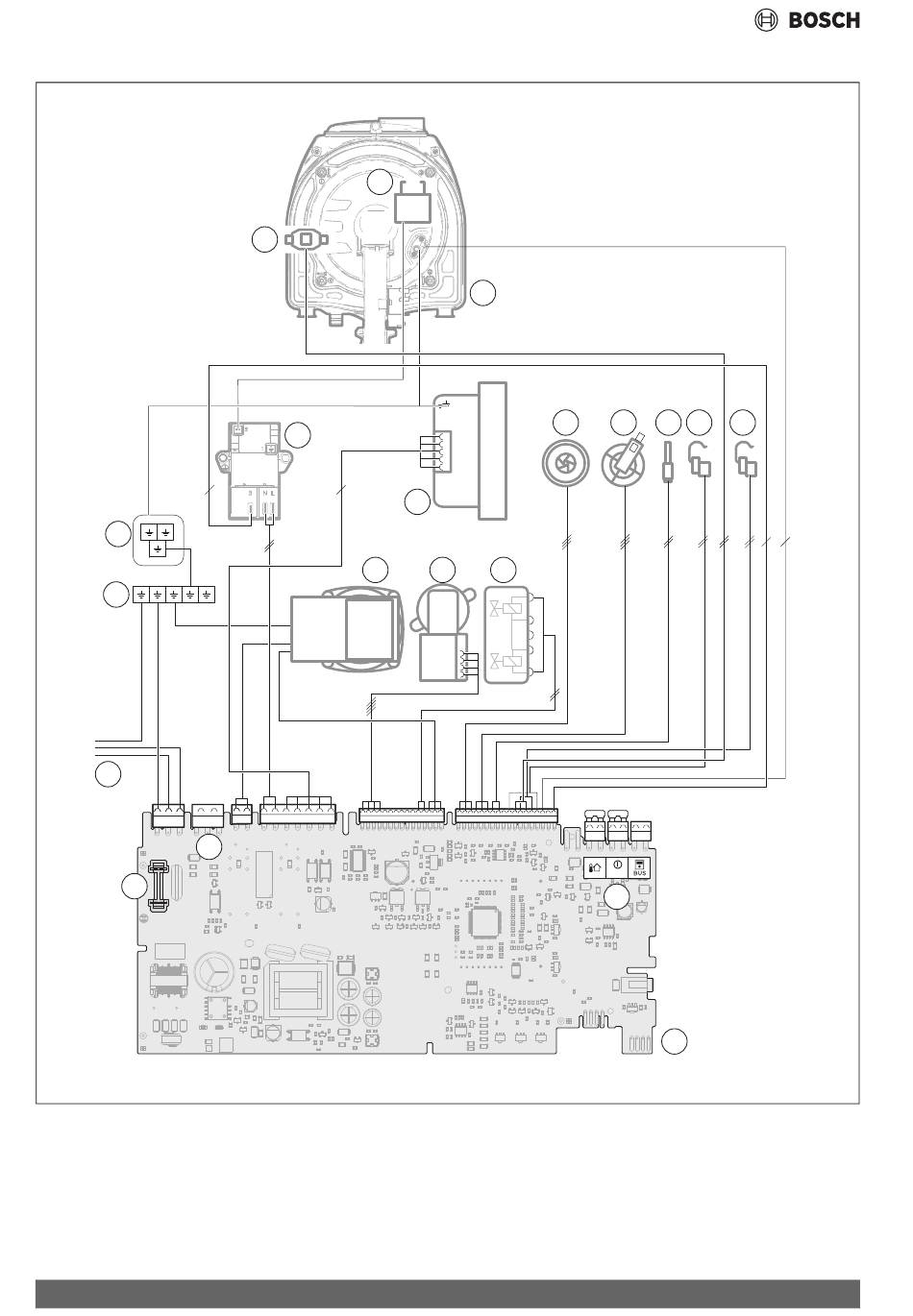

Afb. 122 Elektrische bedrading
[1]
Zekering
[2]
Aardingsaansluiting
[3]
Netaansluiting
[4]
Aardingsaansluiting bodemplaat
[5]
Ontstekingstrafo
[6]
Pomp
[7]
3-wegklep
58
16
17
5
5
14
6
15
9
7
8
19
[8]
Gasregelblok
[9]
Stromingsmeter (turbine)
[10] Druksensor
[11] Temperatuursensor industrieel water
[12] Retourtemperatuursensor
[13] Aanvoertemperatuursensor
[14] Ventilator
10
11 12
13
I3
18
1200 HRC – 6721861777 (2023/08)
0010043663-002
