Symbool
Funktie
Buitentemperatuursensor of aan/uit-
temperatuurregelaar (potentiaalvrij, in
leveringstoestand overbrugd)
Extern schakelcontact, potentiaalvrij
(bijvoorbeeld temperatuurbewaking
I3
voor vloerverwarming, in leveringstoe-
stand overbrugd)
Extern bedieningsapparaat/
externe module met 2-draads-bus
BUS
Netaansluiting (netkabel)
Zekering
Fuse
5AF

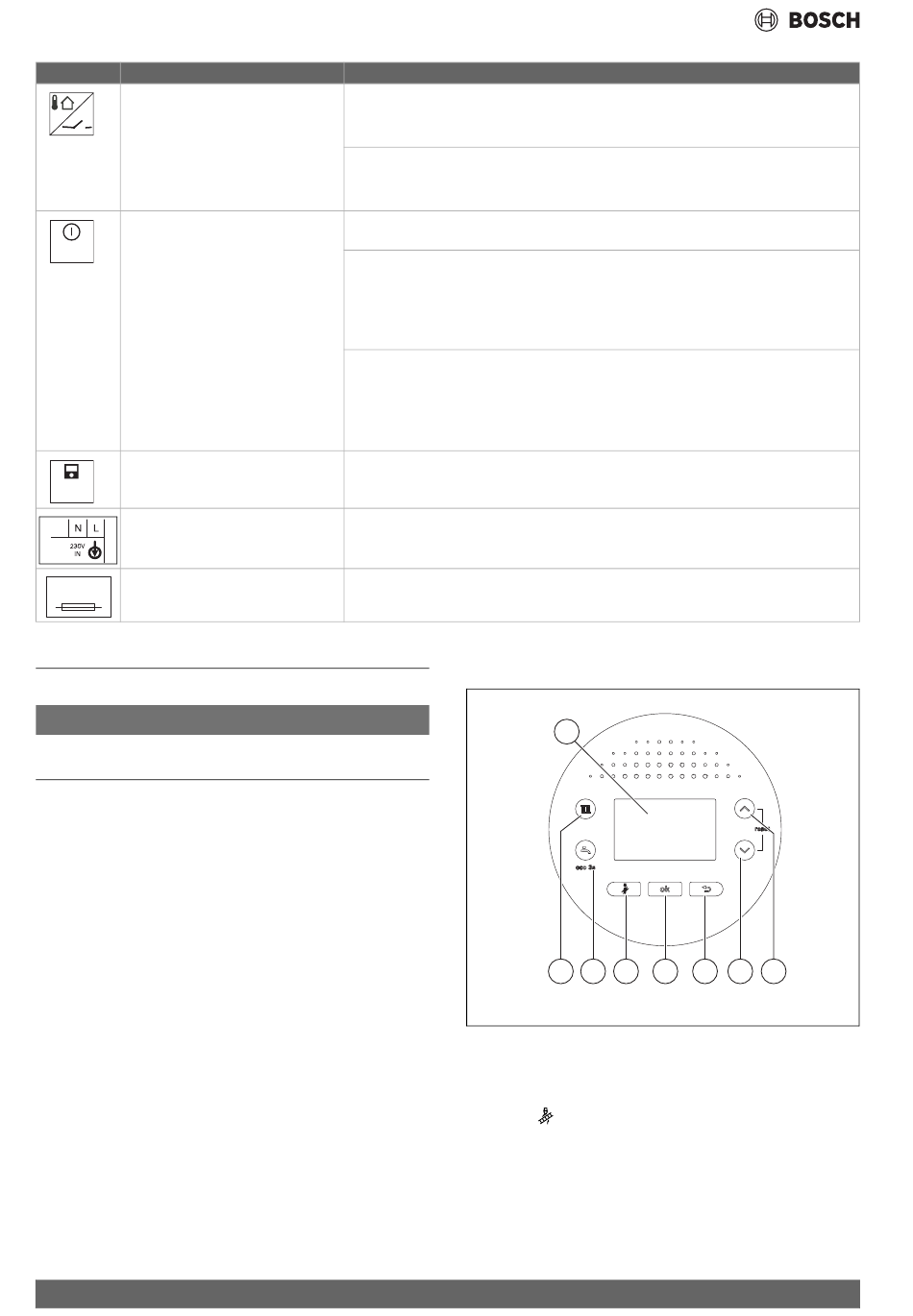

Tabel 2 Klemmenstrook voor extern accessoire
4
Inbedrijfname
OPMERKING
Inbedrijfstelling zonder water beschadigt het toestel!
▶ Toestel alleen met water gevuld gebruiken.
Voor de inbedrijfstelling:
▶ Vuldruk controleren.
▶ Zorg ervoor dat de gaskraan geopend is.
▶ Controleer of de gassoort dat staat vermeld op de typeplaat overeen-
komt met de geleverde gassoort.
▶ Gaskraan openen.
8
Beschrijving
Sluit de buitentemperatuursensor voor de bedieningsunit op het toetstel aan.
▶ Verwijder de draadbrug.
▶ Sluit een buitentemperatuursensor aan.
Aan/uit-temperatuurregelaar: houd de nationale bepalingen aan.
▶ Verwijder de draadbrug.
▶ Sluit de aan/uit-temperatuurregelaar aan.
Wanneer meerdere externe beveiligingen zoals bijvoorbeeld TB 1 en condenspomp worden
aangesloten, dan moeten deze in serie worden geschakeld.
Temperatuurbewaking in cv-installaties alleen met vloerverwarming en directe hydraulische
aansluiting op het toestel: bij activeren van de temperatuurbewaking worden cv- en warmwa-
terbedrijf onderbroken.
▶ Verwijder de draadbrug.
▶ Sluit de temperatuurbewaking aan.
Condenspomp: bij defecte condensafvoer worden het cv- en warmwaterbedrijf onderbro-
ken.
▶ Verwijder de draadbrug.
▶ Sluit contact voor branderuitschakeling aan.
▶ 230 VAC-aansluiting extern uitvoeren.
▶ Sluit de communicatiekabel aan.
▶ Brug van de aan/uit-thermostaat verwijderen.
De volgende kabels zijn geschikt als vervanging voor de ingebouwde netkabel:
• In veiligheidszone 1 en 2: NYM-I 3 × 1,5 mm
• Buiten de beveiligingszone: HO5VV-F 3 × 0,75 mm
–
4.1
Overzicht bedieningspaneel
Afb. 8
Overzicht bedieningspaneel
[1]
Display
Toets (
[2]
Toets *
[3]
[4]
Toets
[5]
Toets ok
Toets "
[6]
Toets pijl
[7]
Toets pijl
[8]
2
2
of HO5VV-F 3 × 1,0 mm
1
2
3
4
5
6
1200 HRC – 6721861777 (2023/08)
2
7
8
0010049737-001
