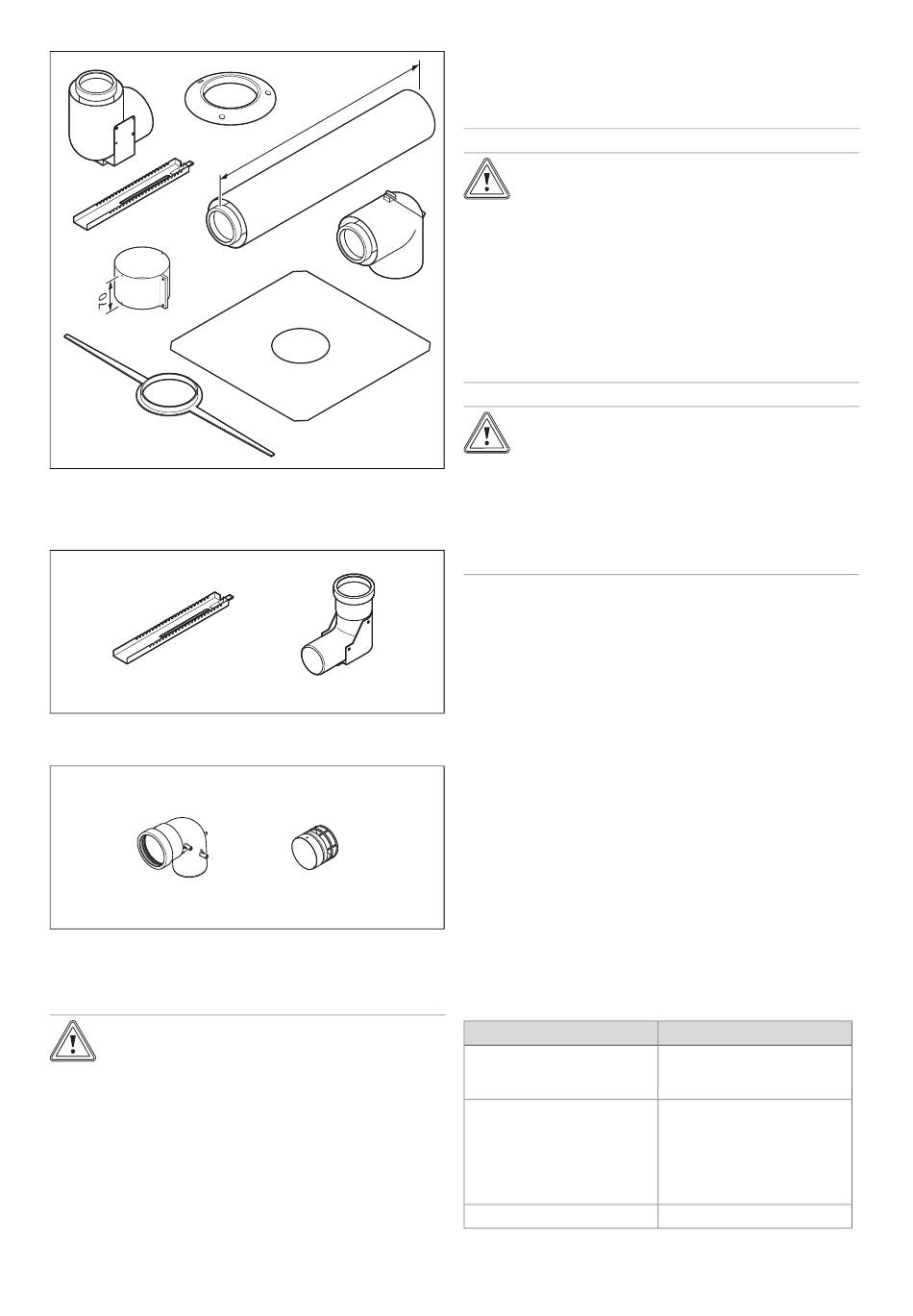

5.2.7
303220
x2
x7
VLT/VGA ⌀ 80/80 mm
5.3
5.3.1
303265
5.3.2
303263 + 300941
6
Montage
Opgelet!
Kans op slechte werking van het pro-
duct door onvoldoende toevoer van verse
lucht!
In geval van een niet-autonome bediening
moet voldoende verse lucht worden aange-
voerd.
▶
Maak een opening van 150 cm² die recht-
streeks naar buiten leidt of zorg voor aan-
voer van verbrandingslucht door een bin-
0020282330_02 Installatiehandleiding luchttoever- en verbrandingsgasafvoer
5 0 0
6.1
De montage van de VLT/VGA bestaat uit de montage van
de verbrandingsgasleiding in de schacht, de schachtkap, de
schachtaansluiting en de aansluiting van het product.
In het hoofdstuk montage van de verbrandingsgasleiding in
de schacht wordt naar alle andere werkzaamheden verwe-
zen.
6.2
6.2.1
De bruikbaarheid van de volgende artikelen met de warmte-
opwekkers is eveneens in de certificering terug te vinden.
Alle Vaillant-artikelen van de systemen ⌀ 60/100 mm en
⌀ 80/125 mm en ⌀ 80 mm van PP resp. ⌀ 80 mm van PVDF,
rekening houdende met de op het tijdstip van het op de
markt brengen geldige montagehandleiding.
6.2.2
Technische eigenschap
Temperatuurbestendigheid
Dichtheid
Condensbestendigheid
nenluchtverbinding met voldoende op-
brengst.
▶
Houd de openingen voor de toevoerlucht
vrij, anders is de perfecte werking van het
product niet gegarandeerd.
Opgelet!
Gevaar voor materiële schade door lage
temperaturen!
Bij temperaturen onder 0°C en in onver-
warmde ruimtes neemt de flexibiliteit van de
verbrandingsgasleiding af.
▶
Transporteer de rookgasleiding voorzich-
tig op het dak.
▶
Controleer vóór de montage alle onderde-
len op beschadigingen.
Opgelet!
Kans op materiële schade door ondeskun-
dige montage!
Door verkeerd monteren van de buizen kun-
nen de afdichtingen beschadigd worden.
▶
Monteer de buizen altijd met een draaibe-
weging.
Aanwijzingen voor de systeemmontage
Algemene voorwaarden voor de montage
Componenten van een ouder type
Technische eigenschappen van
de VLT/VGA-systemen van Vaillant voor
verbrandingswaardeproducten
Beschrijving
Afgestemd op maximale ver-
brandingsgastemperatuur van
het product.
Afgestemd op het product
voor het gebruik in het ge-
bouw en in de open lucht.
Een dichtheidscontrole moet
met een controledruk van
200 Pa worden uitgevoerd.
Voor brandstoffen gas en olie
25
