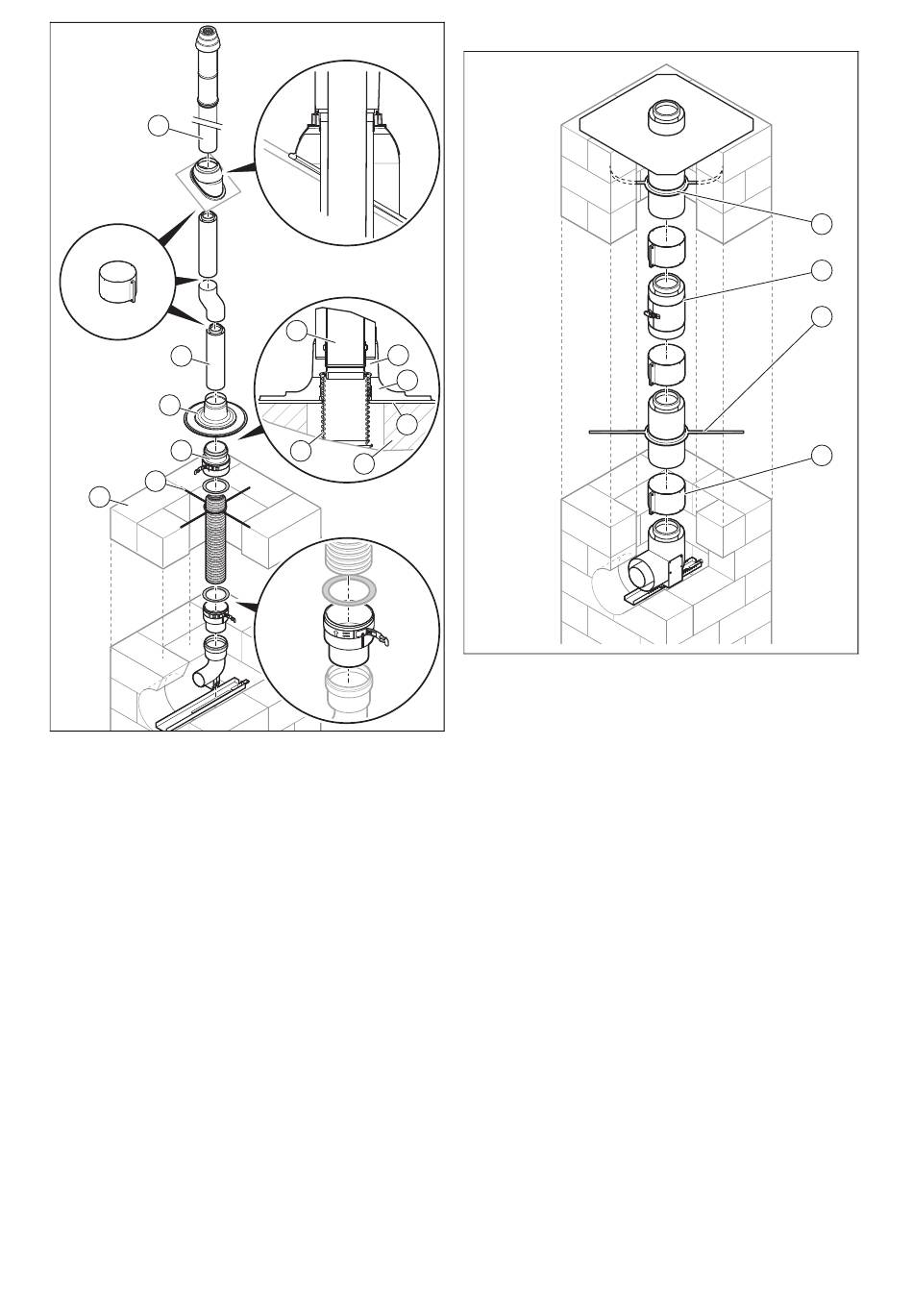

1.
Maak de monding van de verwijderde schacht (6) zo-
danig dat de monding glad en effen is.
2.
Monteer de steunrail en de steunbocht. (→ Pagina 26)
Monteer de flexibele verbrandingsgasleiding ⌀ 80.
3.
(→ Pagina 28)
4.
Plaats de plakplaat voor een plat dak (3) in het midden
op de schacht met montagekruis (5) en bevestig deze
met pluggen en schroeven.
5.
Steek de verbrandingsgasbuis van een verlengstuk (2)
in het verbindingsstuk met mof (4).
6.
Monteer de verticale dakdoorvoer (1) door schuine
daken. (→ Pagina 44)
7.
Monteer de schachtaansluiting voor een autonome
bediening. (→ Pagina 47)
8.
Sluit het product op de VLT/VGA aan. (→ Pagina 53)
0020282330_02 Installatiehandleiding luchttoever- en verbrandingsgasafvoer
6.5.5
2
4
3
5
7
6
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
Concentrische VLT/VGA-leiding monteren
Monteer de steunrail en de steunbocht. (→ Pagina 26)
Monteer met behulp van een kabel de verbrandings-
gasleiding zo lang als nodig vanuit de schachtmonding
naar onderen. Bouw hierbij op een geschikte plaats
een revisieopening (2) in.
Verbind alle scheidingspunten met luchtklemmen.
(→ Pagina 52)
Schuif op afstanden van max. 2 m telkens een
afstandshouder (1) op de VLT/VGA-leiding.
Plaats bijkomend voor en achter een revisieopening
telkens een afstandshouder.
Nadat u de hele VLT/VGA-leiding in de steunbocht
hebt geduwd, plaatst u een klem (3) als verbindings-
stuk.
Als de bovenste VLT/VGA-buis ingestoken is, verwij-
der dan de mof van de VLT/VGA-buis en verkort de
VLT/VGA-buis tot op de nodige lengte. Let op de uit-
sprong van de schachtmonding.
–
Uitsprong: 300 mm
Ontbraam de VLT/VGA-buis.
Monteer de schachtkap van kunststof (PP)
(→ Pagina 35) of de schachtkap van roestvrij staal
(→ Pagina 35) voor de starre verbrandingsgasleiding.
Monteer de schachtaansluiting voor de concentrische
VLT/VGA-leiding. (→ Pagina 47)
Sluit het product op de VLT/VGA aan. (→ Pagina 53)
