4
Montage
4.4 Montage/demontage van de spanringnaven
Tabel 8: Aanhaalmoment van de spanbouten
Grootte
35
Spanbouten
M5
Aanhaalmoment T
A
8,5
[Nm]
Na inbedrijfname van de koppeling dienen de aanhaalmomenten van de schroeven in
!
gebruikelijke onderhoudsintervallen gecontroleerd te worden.
Bij gebruik in het Ex-bereik moeten de stelschroeven voor de naafbevestiging alsmede alle
schroefverbindingen extra tegen losdraaien beveiligd worden, bv. vastplakken met Loctite
(medium sterk).
Demontage:
Door delen van de aandrijving die naar beneden vallen, kunnen personen gewond raken of
STOP
beschadigingen van de machine optreden.
Beveilig de aandrijvingsdelen bij de demontage.
De spanbouten gelijkmatig en op rij losdraaien. Elke bout mag per ronde maar een halve omdraaiing los
gedraaid worden. Alle spanbouten um 3 - 4 Gewindegänge herausdrehen.
Verwijder de bouten, gelegen naast het afdrukgat en vijs deze in het afdrukgat tot aan de aanslag.
Vijs deze bouten nu stapsgewijs en kruisgewijs in de afdrukgaten tot de klemring los zit.

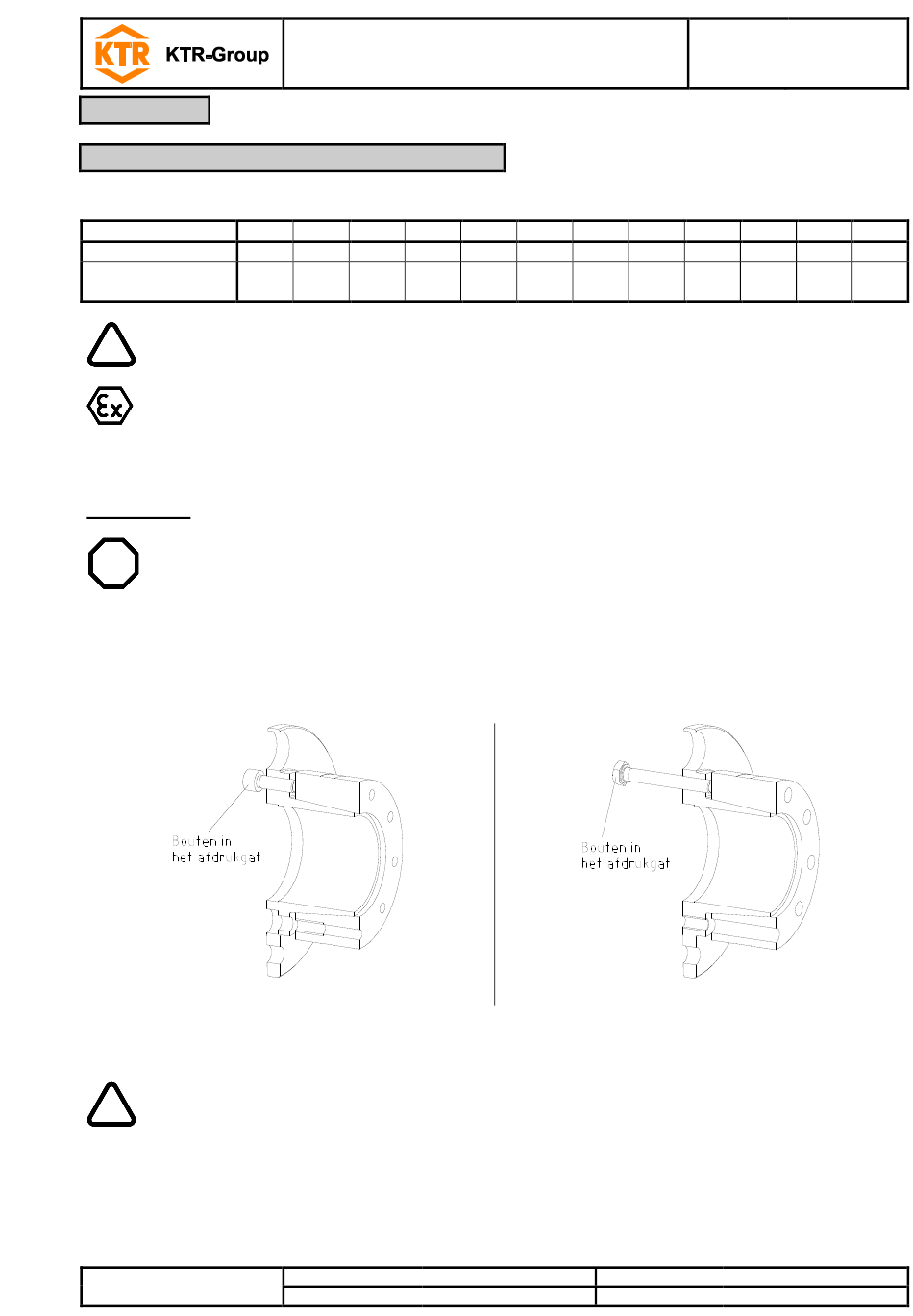

Afbeelding 19: Demontage spanringnaaf type. 6.0
Bij weder monteren: Naafboringen en assen reinigen en ontvetten. Daarna een dun vloeibare olie aanbrengen
(b. v. Castrol 4 in 1 of Klüber Quietsch-Ex). Idem voor de kegelvlakken van de spanringnaaf en de spanring.
Indien dit niet gebeurt kan de werking van de spanringnaaf beïnvloed worden.
!
Waarschuwingsopmerking
ISO 16016 in acht nemen.
RADEX
Gebruikers-/montagehandleiding
38
42
50
M6
M6
M8
14
14
35
Getekend:
17-7-2018 Pz/Ul
Gecontroleerd:
25-7-2018 Pz
®
-N
60
70
80
85
M8
M8
M10
M12
35
35
69
120
Afbeelding 20: Demontage spanringnaaf type. 6.5
Vervanging voor:
Vervangen door:
KTR-N
47110 NL
Blad:
16 van 30
Uitgave:
23
90
105
115
135
M12
M12
M12
M16
120
120
120
295
KTR-N d.d. 17-11-2017
