Montage

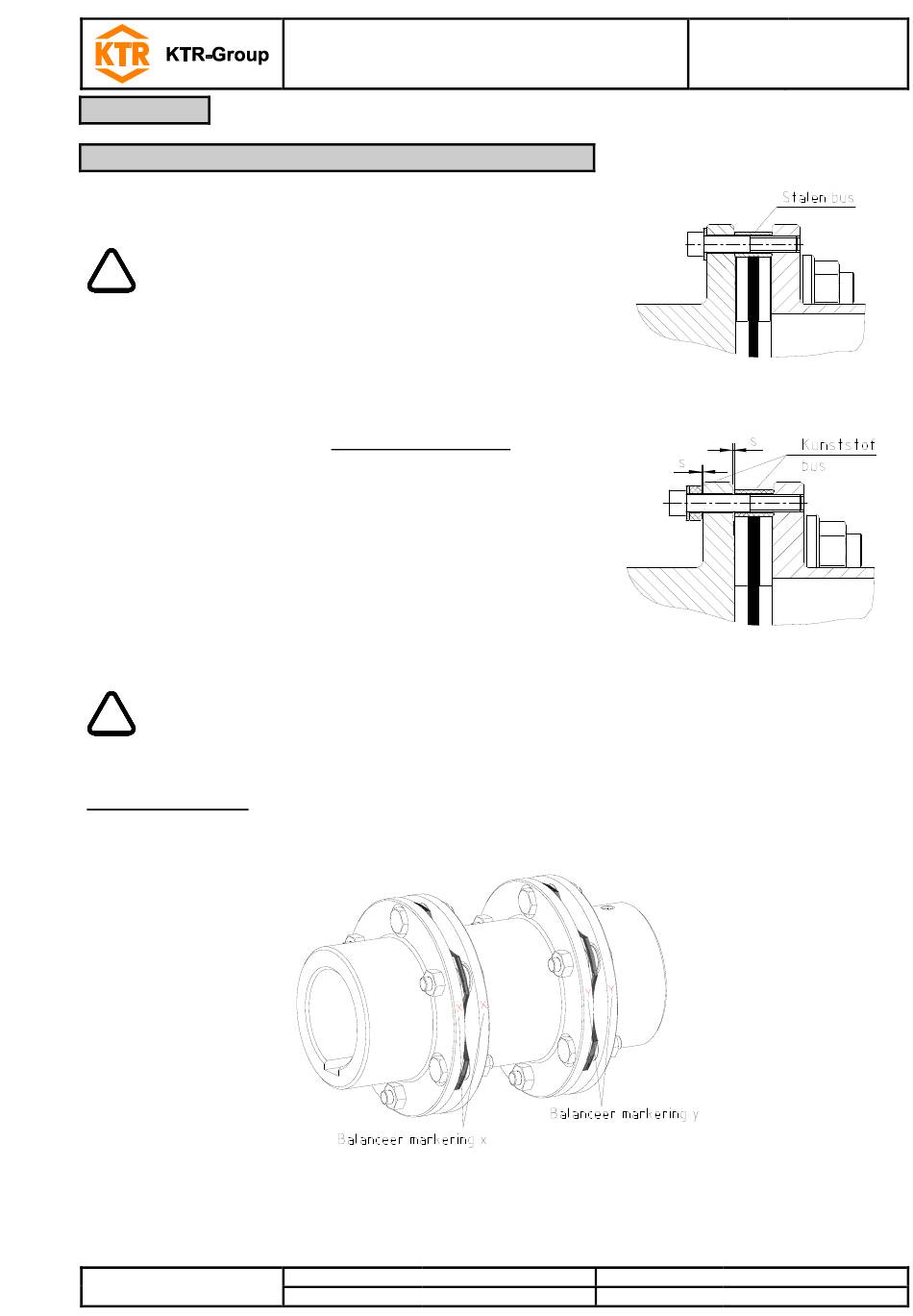

4.5 Algemene instructie voor het monteren van de spacer
Bij levering van de koppeling inclusief transportbussen (optioneel)
let op:
De transportbussen (staal) moeten verwijderd
!
worden voor montage en inbedrijfname
(Afbeelding 21).
Transportbouten en transportbussen demonteren.
Bij levering van de koppeling met axiale spelingbegrenzing
(optioneel) let op:
Voor assemblage van het tussenstuk de bouten en bussen van
de axiaal spelingsbegrenzer verwijderen.
Na complete montage van het tussenstuk de bouten en bussen
van de axiaal begrenzing monteren (Afbeelding 22). Houd
rekening met de axiale speling S aangegeven op de
samenstellingstekening / tabel.
Bouten voorzien van een schroefdraadborgmiddel (bijvoorbeeld
omniFIT 230M of Loctite 2701).
Let op: Er moet opgelet worden of het om een axiaal spelingbegrenzing uitvoering gaat, of
!
dat er transportbouten zijn toegepast (zie afbeelding 21 en 22).
Balanceer markering
Let bij het monteren van de spacer op de correcte uitlijning van het dynamisch balanceren. De markering X
op de naaf moet tegenover de markering X op de spacer komen te staan (zie afbeelding 23).
Waarschuwingsopmerking
ISO 16016 in acht nemen.
RADEX
Gebruikers-/montagehandleiding
Afbeelding 23: Uitgelijnd tussenstuk
Getekend:
17-7-2018 Pz/Ul
Gecontroleerd:
25-7-2018 Pz
®
-N
Afbeelding 21: Transport- (beveiliging /
Afbeelding 22: Axiaal begrenzing
Vervanging voor:
Vervangen door:
KTR-N
47110 NL
Blad:
17 van 30
Uitgave:
23
transportbussen)
KTR-N d.d. 17-11-2017
