8. Doe hetzelfde aan de andere kant (Fig. 14).
4
2
6
4
1

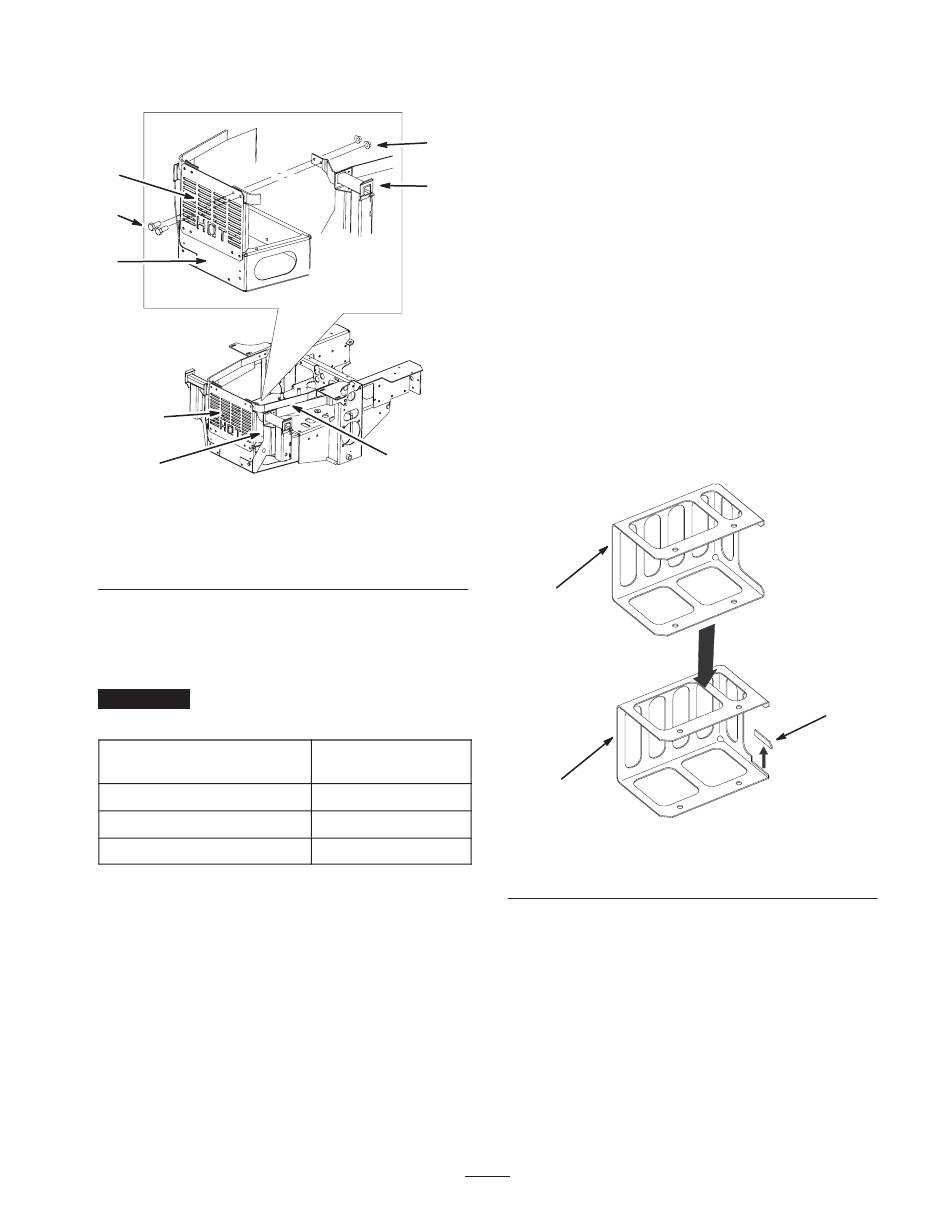

Figuur 14
1. Bevestigingsbeugel van
vanger
2. Bout, 5/16 x 1 inch
3. Flensmoer, 5/16 inch
Alle bevestigingsbouten
vastdraaien
Belangrijk
Draai de bevestigingsbouten vast met de
torsie die is gespecificeerd in de volgende tabel.
Maat van de
bevestigingsbouten
Alle bouten van 5/16 inch
Alle bouten van 3/8 inch
Alle bouten van 1/4 inch
Hieronder vindt u de correcte volgorde waarin de
bevestigingsbeugels van de vanger moeten worden
vastgezet als alle bevestigingselementen zijn geplaatst.
1. Zet de bevestigingsbeugel van de vanger vast aan de
achterbumper (Fig. 13). Zie torsietabel.
2. Zet de bevestigingsbeugel van de vanger vast aan de
bovenste deel van het achterste hittescherm en de
beugel van de carterbeschermingsplaat (Fig. 14). Zie
torsietabel.
3
1
5
m–6029
4. Achterste hittescherm
5. Beugel van
carterbeschermingsplaat
6. Achterbumper
Torsie
26 Nm
48 Nm
11 Nm
11
3. Zet de bevestigingsbeugel van de vanger vast aan de
zijkant van de achterbumper (Fig. 12). Zie torsietabel.
4. Zet de bevestigingsbeugel van de vanger vast aan het
zijframe (Fig. 11). Zie torsietabel.
5. Monteer de aandrijfwielen.
6. Laat de machine neer op de aandrijfwielen.
Montage van het hittescherm
van de hydraulische tank op
internationale machines
Opmerking: Dit hoofdstuk heeft uitsluitend betrekking op
internationale machines.
1. Alvorens het hittescherm van de hydraulische tank te
monteren, moet u een stuk uit het hittescherm snijden
zoals wordt aangegeven op figuur 15. Hierdoor zal het
hittescherm rond de zijbeugel kunnen worden
gemonteerd.
1
1
Figuur 15
1. Hittescherm van
hydraulische tank
2
m–6119
2. Uitgesneden deel
