Gaten monteren voor de
koppeling
Gebruik de metalen sjabloon, die is geleverd met de vanger,
om de plaatsen van de gaten voor de koppeling te bepalen.
1. Verwijder de beugel van de koppeling (Fig. 2).
2. Maak de connector van de koppeling los (Fig. 2).
3

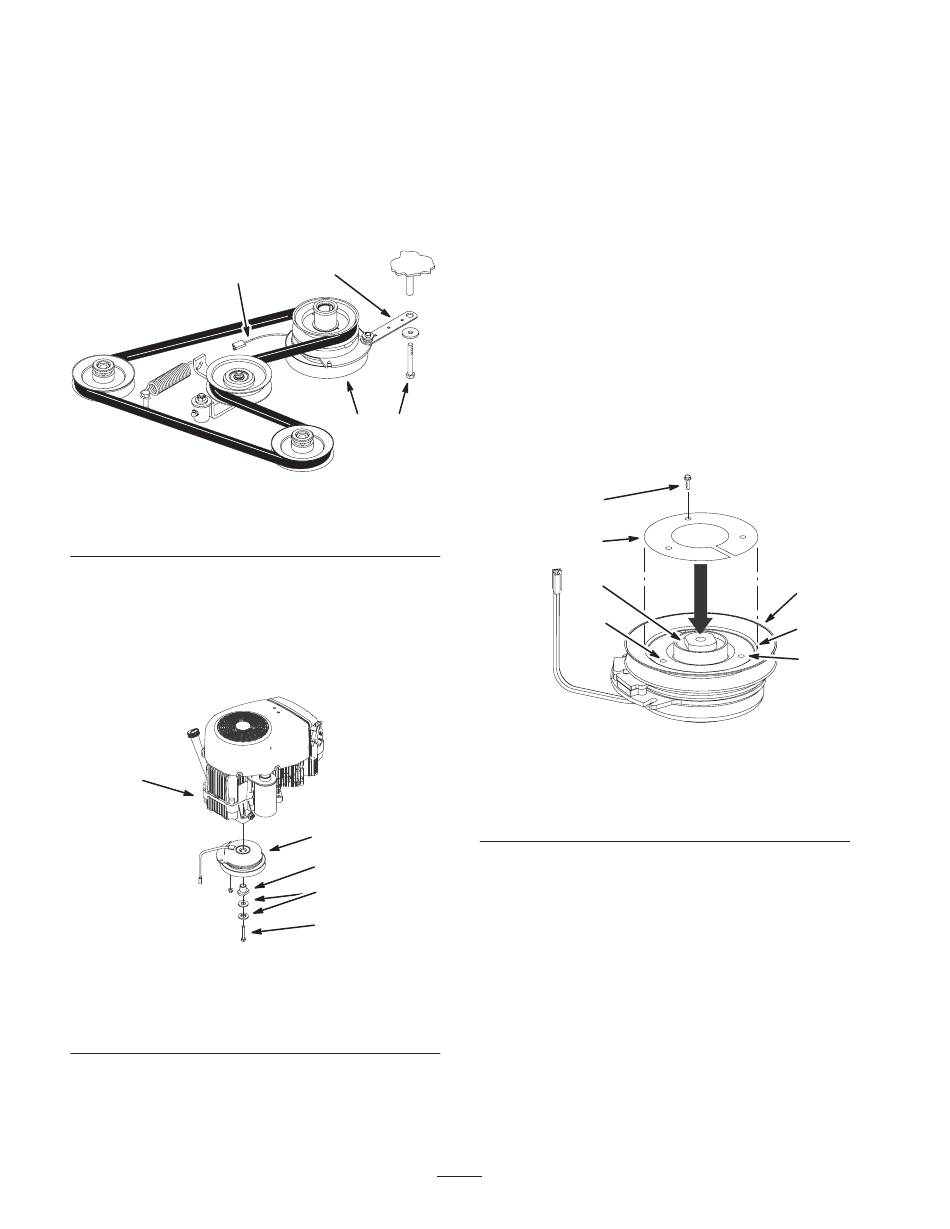

Figuur 2
1. Beugel van koppeling
2. Bout
3. Verwijder de maaidekriem van de koppeling.
4. Verwijder de koppeling van de machine (Fig. 3). Gooi
de bout weg die is gemonteerd in de koppeling.
5. Verwijder het afstandsstuk van de aandrijving van de
koppeling (Fig. 3).
1
Figuur 3
1. Motor
2. Koppeling
3. Klemringen
1
4
2
m–4119
3. Connector van koppeling
4. Koppeling
2
5
3
4
m–6024
4. Bout van koppeling –
weggooien
5. Afstandsstuk van
aandrijving
6. Plaats de sjabloon zodanig op de poelie van de
koppeling dat de buitendiameter op gelijke hoogte is
met de binnenkant van de flens van de koppeling
(Fig. 4).
Opmerking: Voordat u gaten boort, moet u een stukje
metaal tussen de koppeling en de poelie plaatsen. Dit
voorkomt dat u in de koppeling boort.
7. Boor met behulp van de sjabloon een geleidingsgat van
3 mm in de poelie (Fig. 4).
8. Plaats de schroef (#6 x 1/2 inch) in het gat van 3 mm
(Fig. 4). Hierdoor blijft de sjabloon op zijn plaats als u
de andere twee gaten boort.
9. Boor met behulp van de sjabloon twee geleidingsgaten
van 3 mm in de poelie (Fig. 4).
10. Verwijder de sjabloon en de schroef (#6 x 1/2 inch) en
gooi ze weg (Fig. 4).
11. Boor 3 gaten, met een diameter van 9 mm, in de
geleidegaten van 3 mm. (Fig. 4).
5
2
6
3
Figuur 4
1. Koppelingspoelie
2. Sjabloon
3. Gat dat moet worden
geboord
6
1
4
3
m–6006
4. Flens van koppeling
5. Schroef, #6 x 1/2 inch
6. Afstandsstuk van
aandrijving
