7.3 Bij de lucht-warmtepomp is de handelwijze als volgt:

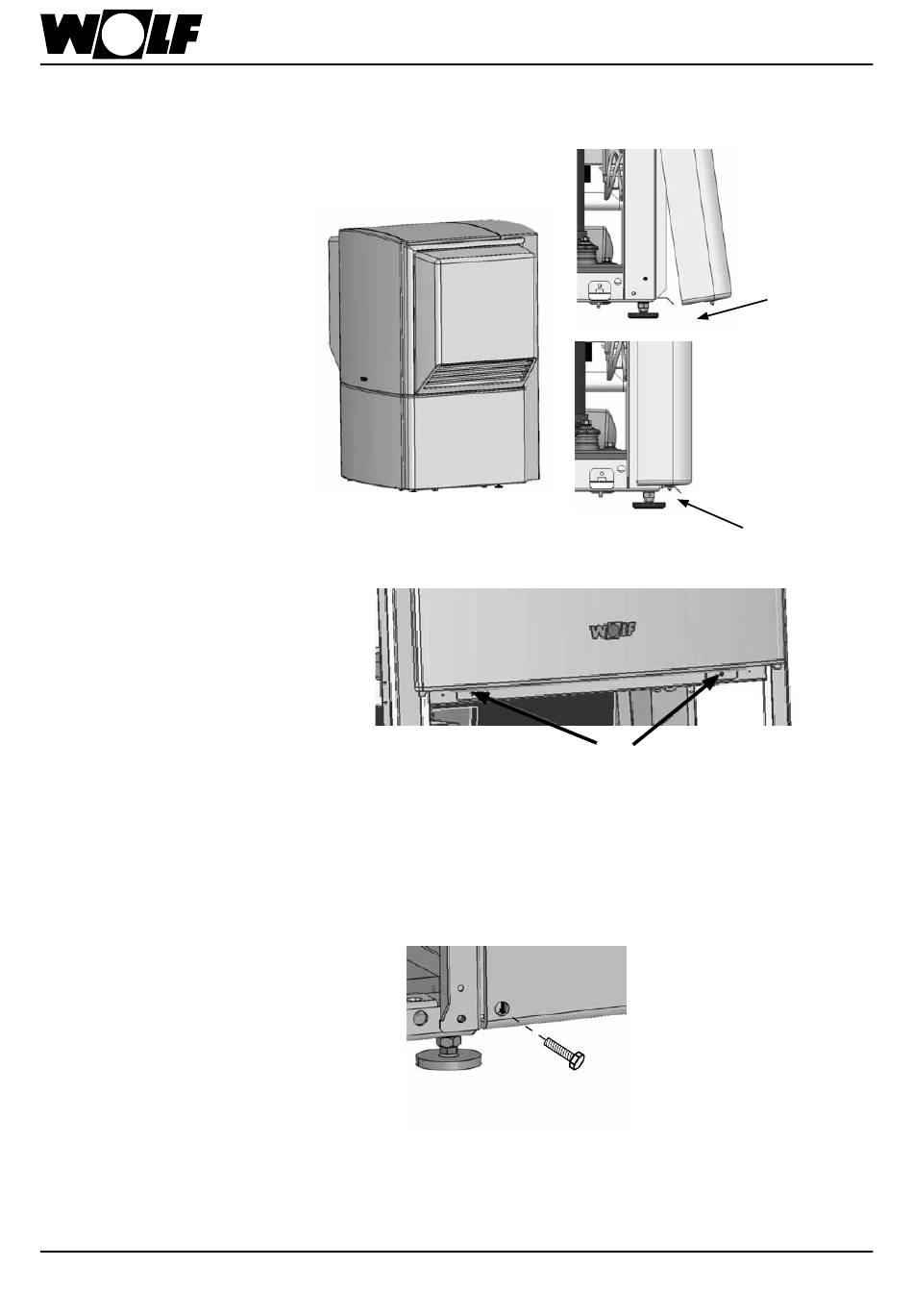

7.3.1 Warmtepomp BWL-1 ommanteling demonteren
De ommantelingsdelen 2 en 6 zijn aan
de onderkant door middel van twee
borgstrippen geborgd.
Voor de demontage:
Onderzijde van de ommanteling 2 (6) naar
boven drukken en ommantelingsdelen 2
(6) naar voren trekken (ca. 10 - 15°).
Aansluitend naar beneden schuiven en
wegnemen.
Na het wegnemen van het ommante-
lingsdeel 2 zijn de borgschroeven van de
frontbemanteling toegankelijk en kunnen
worden losgedraaid.
Frontbemanteling 1 naar boven schuiven
en wegnemen.
Na het wegnemen van de ommantelingsdelen
1, 2 en 6 is de binnenruimte voor onderhouds-
werkzaamheden toegankelijk.
Van de BWL-1-A voor de buitenopstelling moet
tevens de aanzuigkap 3 worden verwijderd om
de onderhoudswerkzaamheden aan de lamel-
len-verdamper te kunnen uitvoeren.
Daartoe de beide borgschroeven losdraaien,
aanzuigkap 3 naar boven schuiven en wegne-
men.
Op een BWL-1-I voor de binnenopstelling
wordt de toegankelijkheid van de verdamper
door het wegnemen van het lamellenrooster
of beschermrooster voor het aanzuigkanaal
bereikt.
3063162_201206
7. Reinigingswerkzaamheden
4
1
5
2
6
3
2 (6)
1
Schroeven demonteren
3
2 (6)
Borgstrippen voor
de demontage
naar beneden
drukken
Ommanteling
aandrukken totdat
deze vastklikt
13
