Gebruiksaanwijzing Beveiligingssystemen
MGB-L1...-AR.-... / MGB-L2...-AR.-... en MGB-L1...-AP.-... / MGB-L2...-AP.-...

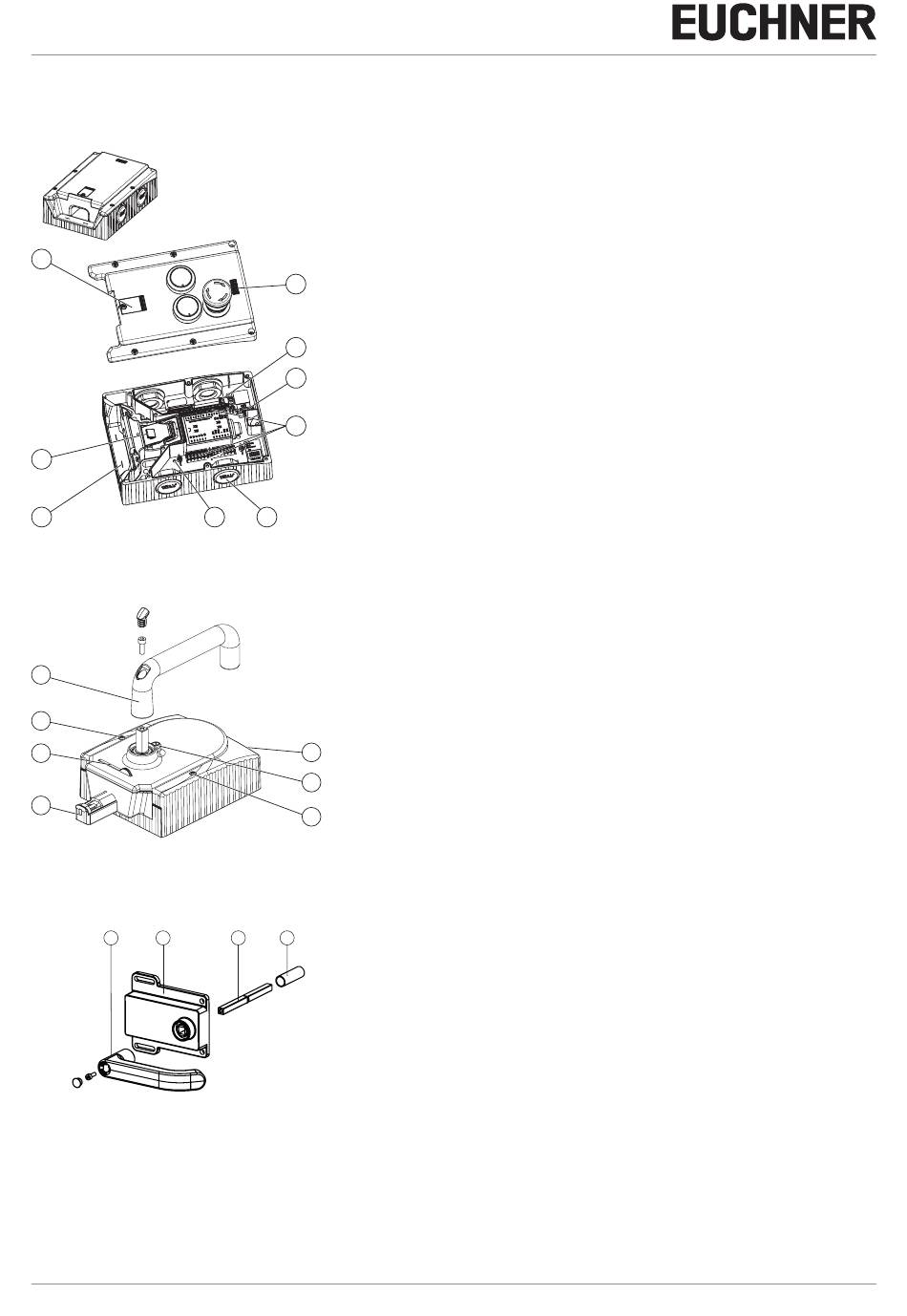

7. Systeemoverzicht
7.1. Grendelmodule MGB-L.-...
1
9
8
Afbeelding 1: Grendelmodule MGB-L.--...
7.2. Handgreepmodule MGB-H-...
1
4
2
5
Afbeelding 2: Handgreepmodule MGB-H-...
7.3. Vluchtontgrendeling MGB-E-... (optioneel)
1
2
Afbeelding 3: Vluchtontgrendeling MGB-E-...
12
2
3
4
5
7
6
2
3
4
3
4
Legenda:
Afdekking voor hulpontgrendeling
1
Led-indicator
2
Jumper
DIP-schakelaar
Klemmen X2 -X5
Naargelang de uitvoering:
6
Kabelinvoer M20x1,5 of stekker
Interne reset
Hulpmarkering voor maximaal toelaatbare montageafstand
Vergrendelingsklink
Opmerking:
Naargelang de uitvoering kunnen extra weergave- en bedieningselementen in de
afdekking ingebouwd zijn en kan er een montageplaat inbegrepen zijn.
Zie bijgevoegd gegevensblad.
Legenda:
1 Deurklink
2 Uitklapbaar blokkeerinzetstuk
(optioneel: tweede, automatisch uitschuifbaar blokkeerinzetstuk)
Borgpen voor handgreepomschakeling
Borgschroeven T10 voor de behuizingsafdekking
Vergrendelingspal
Opmerking:
Naargelang de uitvoering kan er een montageplaat inbegrepen zijn.
Zie bijgevoegd gegevensblad.
Legenda:
1 Deurklink
2 Behuizing
Activeringsas 8 x 8 mm
(verschillende lengten verkrijgbaar)
Beschermhuls
Opmerking:
Naargelang de uitvoering kan er een montageplaat inbegrepen zijn.
Zie bijgevoegd gegevensblad.
(Vertaling van de originele handleiding) 2119167-06-10/20
