MGB-L1...-AR.-... / MGB-L2...-AR.-... en MGB-L1...-AP.-... / MGB-L2...-AP.-...
12.11. Gebruik in een AR-schakelaarketen
AR
+24 V DC
-F3
-F4
GND

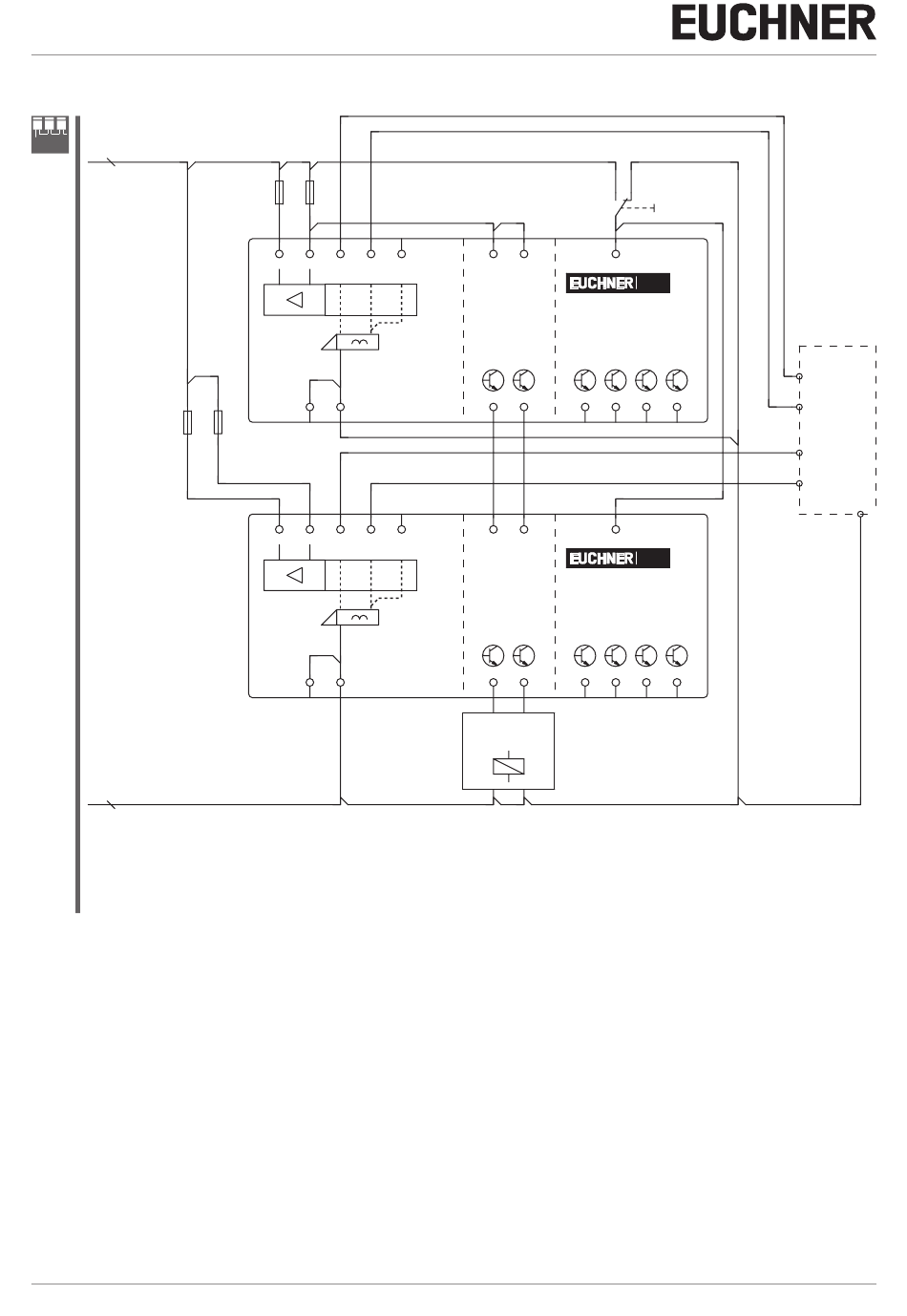

Afbeelding 19: Voorbeelden van aansluiting voor gebruik in een CES-AR-schakelaarketen
Nadere informatie over het gebruik in een AR-schakelaarketen is terug te vinden in de bijbehorende CES-AR-handlei-
ding. De grendelmodule MGB-L1-AR-.../MGB-L2-AR-... gedraagt zich in de schakelaarketen praktisch gezien als een
veiligheidsschakelaar CES-AR. De afwijkingen m.b.t. de CES-AR worden hieronder beschreven.
