Hardwarefuncties

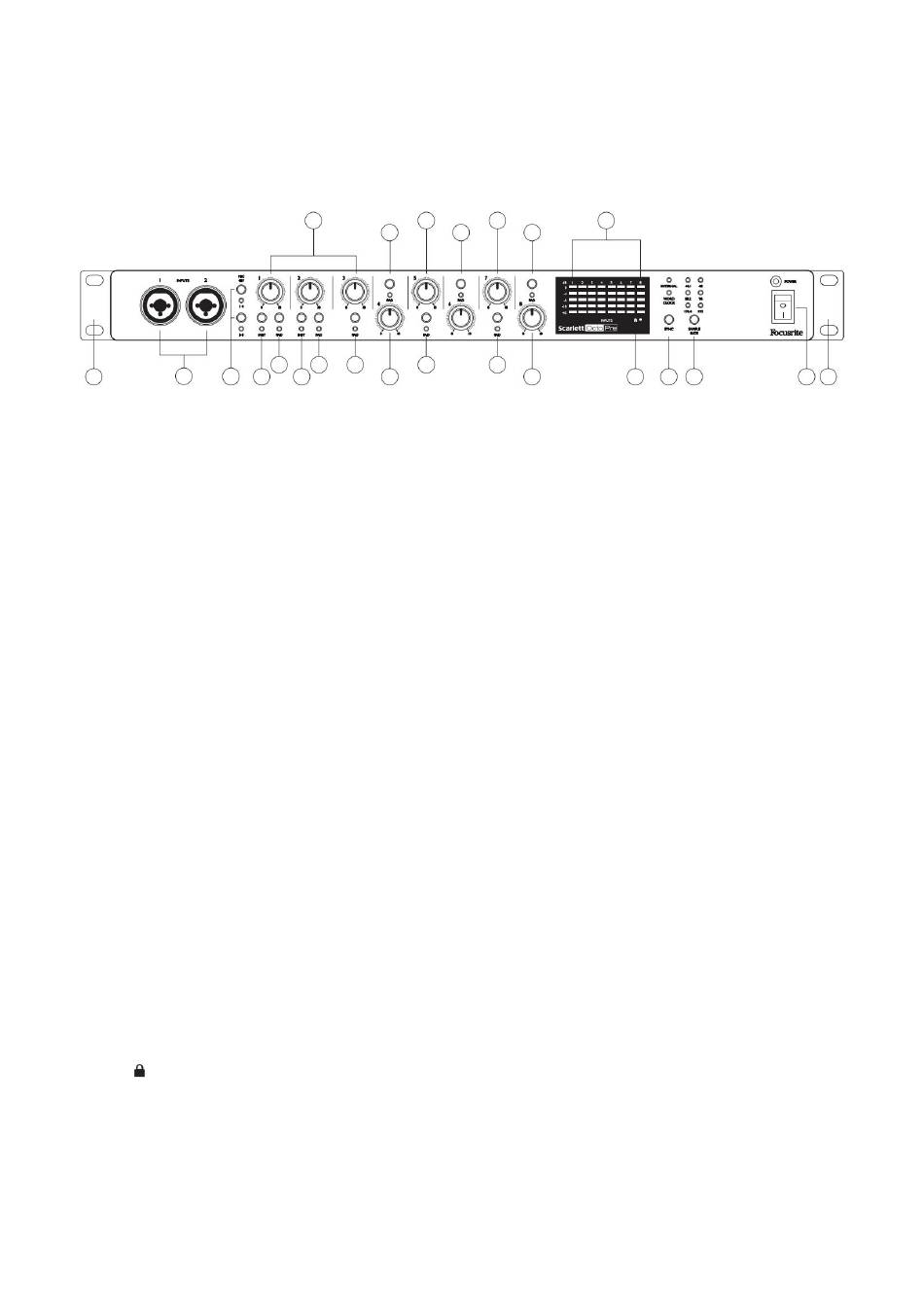

Voorpaneel
11
1
Alle bedieningselementen en meting voor alle acht kanalen bevinden zich op het voorpaneel.
1. INGANGEN 1 tot 2 – 2 x "Combo XLR"-ingangen voor kanalen 1 en 2 - sluit microfoons of lijnniveausignalen aan via XLR- of ¼"-
aansluitingen: ofwel TRS (gebalanceerd) of TS (ongebalanceerd) jackpluggen kunnen worden gebruikt voor instrumenten of
lijnniveausignalen. Merk op dat de ingangen voor kanalen 3 tot 8 zich op het achterpaneel [12] bevinden.
2. Regelaars voor ingangsversterking 1 tot 8 - acht draaiknoppen: pas de ingangsversterking aan voor de signalen in respectievelijk
kanalen 1 tot 8.
3. INST – twee vergrendelende schakelaars die ingangen 1 en 2 in de "instrument"-modus zetten. Als INST is geselecteerd, worden het
versterkingsbereik en de ingangsimpedantie gewijzigd (ten opzichte van LINE) en wordt de ingang ongebalanceerd gemaakt. Dit
optimaliseert het voor de directe aansluiting van instrumenten via een 2-polige (TS) jackplug. Als INST uit staat, zijn de ingangen
geschikt voor het aansluiten van lijnniveausignalen. Lijnniveausignalen kunnen ofwel in gebalanceerde vorm worden aangesloten
via een 3-polige (TRS) aansluiting of ongebalanceerd, via een 2-polige (TS) aansluiting. Elke schakelaar heeft een aangrenzende
groene LED om de selectie te bevestigen.
4. MIC 48V (1-4 & 5-8) – twee vergrendelende schakelaars, die elk 48 V fantoomvoeding inschakelen op de XLR-contacten van vier
ingangen: respectievelijk kanalen 1 tot 4 en 5 tot 8. Elke schakelaar heeft een bijbehorende rode LED die aangeeft dat
fantoomvoeding is geselecteerd.
5. PAD – een vergrendelingsschakelaar voor elk kanaal, waardoor de kanaalversterking met 8 dB wordt verminderd indien geselecteerd.
Een rode LED naast elke schakelaar bevestigt de PAD-selectie.
6. Niveaumeters voor ingangssignaal: acht LED-meters, één per kanaal. Deze tonen het signaalniveau in elk kanaal na de
ingangsversterkingsregeling, zodat u kunt zien welk niveau naar de uitgang wordt gestuurd.
7. SAMPLE RATE – een zachte schakelaar die door de zes beschikbare samplefrequentie-instellingen stapt, waarbij de huidige snelheid
wordt aangegeven door een van de aangrenzende groene LED's. De gebruikte samplefrequentie wordt in het geheugen
opgeslagen, zodat deze behouden blijft wanneer het apparaat wordt uitgeschakeld.
8. SYNC – een zachte schakelaar die de digitale synchronisatiebron selecteert voor de Scarlett OctoPre (interne of Word Clock), waarbij
de geselecteerde bron wordt aangegeven door een van de aangrenzende rode LED's. De gebruikte bron wordt in het geheugen
opgeslagen, zodat deze behouden blijft wanneer het apparaat wordt uitgeschakeld.
9.
– een groene LED "Vergrendeld" die oplicht wanneer het apparaat is vergrendeld met de beschikbare synchronisatie
bron, wat aangeeft dat het klaar is voor gebruik.
10. POWER – Wisselstroomschakelaar en groene LED.
11. Rack-oren voor montage van de Scarlett OctoPre in een standaard 19-inch apparatuurrek.
2
5
5
5
5
4
3
3
2
2
2
5
5
5
5
2
6
9
8 7
10
11
5
