- Pagina 1 Machine Translated by Google Gebruikershandleiding focusrite.com Versie 2.0...
- Pagina 2 We hebben machinevertaling gebruikt om ervoor te zorgen dat we een gebruikershandleiding in uw taal beschikbaar hebben. Onze excuses voor eventuele fouten. Als u liever een Engelse versie van deze gebruikershandleiding ziet om uw eigen vertaaltool te gebruiken, kunt u dat vinden op onze downloadpagina: downloads.focusrite.com...
-
Pagina 3: Inhoudsopgave
4. Clarett+ OctoPre met analoog mengpaneel........ -
Pagina 4: Overzicht
Deze gebruikershandleiding biedt een gedetailleerde uitleg van de hardware om u te helpen een grondig begrip te krijgen van de operationele functies van het product. We raden u aan de tijd te nemen om de Gids te lezen, zodat u volledig op de hoogte bent van alle mogelijkheden die de Clarett+ OctoPre te bieden heeft. KENMERKEN De Clarett+ OctoPre is een achtkanaals voorversterker voor gebruik met microfoons, lijn- en instrumentingangssignalen. -
Pagina 5: Hardwarefuncties

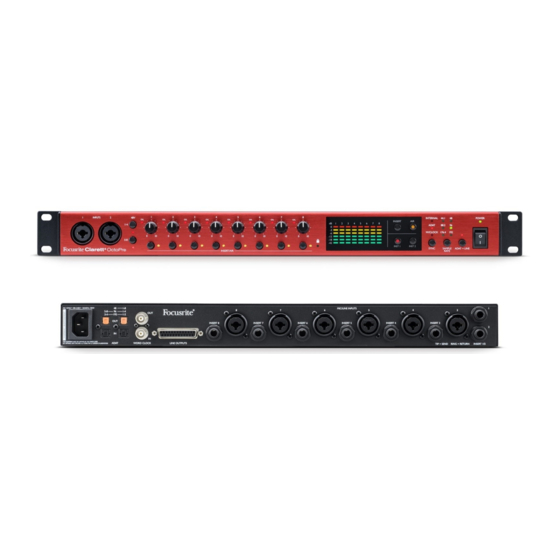

Machine Translated by Google HARDWARE-FUNCTIES VOORPANEEL 10 9 12 13 1. INPUTS 1 & 2 – Combo XLR-ingangsaansluitingen - sluit microfoons, instrumenten (bijv. gitaar) of lijnniveausignalen aan via XLR- of ¼”-aansluitingen, al naar gelang. Zowel TRS (gebalanceerd) als TS (ongebalanceerd) jackpluggen kunnen worden gebruikt voor instrumenten of lijnniveausignalen. - Pagina 6 In deze modus blijven de analoge ingangen (kanalen 1 t/m 8) gerouteerd naar de ADAT digitale uitgangen. De gebruikte modus wordt in het geheugen opgeslagen, zodat deze behouden blijft wanneer het apparaat wordt uitgeschakeld. 13. POWER – Wisselstroomschakelaar en LED. 14. Rack-oren voor montage van de Clarett+ OctoPre in een standaard 19-inch apparatuurrek.
-
Pagina 7: Achter Paneel
Machine Translated by Google ACHTER PANEEL 15. MIC/LINE INPUTS 3 tot 8 – Combo XLR-ingangsaansluitingen - sluit andere microfoons of lijnniveausignalen aan via XLR- of ¼”-aansluitingen, indien van toepassing. Voor signalen op lijnniveau kunnen ¼” TRS (gebalanceerd) of TS (ongebalanceerd) jackpluggen worden gebruikt. 16. - Pagina 8 12 Uitgang 1 'koud' (-) 13 n/ 25 Uitgang 1 Gnd 21. WORD CLOCK OUTPUT – een BNC-connector met de Clarett+ OctoPre's wordclock; dit kan worden gebruikt om andere digitale audioapparatuur te synchroniseren. 22. WORD CLOCK IN – een BNC-connector voor de aansluiting van een extern wordclock-signaal; selecteer door SYNC in te stellen op W/CLOCK.
-
Pagina 9: Aan De Slag
3. Als u wel een account heeft, logt u in en selecteert u EEN NIEUW PRODUCT REGISTREREN: 4. Selecteer uw Clarett+-apparaat in de vervolgkeuzelijst Product en voer het serienummer van uw apparaat onder aan de pagina in. Het serienummer van uw Clarett+ OctoPre vindt u aan de onderkant van het apparaat. Klik vervolgens op Serienummer instellen. -
Pagina 10: De Clarett+ Octopre Gebruiken
DIGITALE UITGANGEN Gebruik de OPTICAL OUT ADAT-poort(en) [18] om de Clarett+ OctoPre aan te sluiten op de ADAT-ingang(en) van een audioapparaat met behulp van TOSLINK optische kabel(s). De poorten kunnen via een enkele optische kabel acht audiokanalen met een samplefrequentie van 44,1 kHz of 48 kHz verzenden. -
Pagina 11: Digitale Synchronisatie
1 en 2, de linkerpoort draagt de kanalen 3 en 4. De OctoPre is beperkt tot vier kanalen digitale audio bij deze samplefrequenties. Gebruik de SAMPLE RATE -schakelaar [9] om de gewenste frequentie te selecteren. Het is essentieel dat de geselecteerde samplefrequentie op de Clarett+ OctoPre overeenkomt met de samplefrequentie die is ingesteld op het verzendende digitale apparaat. LUCHT MODUS Een belangrijk kenmerk van alle modellen in de Clarett+-reeks is het ontwerp van de analoge voorversterker. -
Pagina 12: Invoegingen
Machine Translated by Google INVOEGEN Elk voorversterkerkanaal heeft een schakelbaar invoegpunt om externe verwerkingsapparatuur zoals compressoren of noise gates aan te sluiten. De insert bevat een send en een return: zonder jack in de INSERT-aansluiting is het kanaalsignaalpad ononderbroken. De insert send en return zijn beide ongebalanceerd. Gebruik een TRS-aansluiting die is bedraad met de punt (verzenden) en ring (retour) van de aansluiting die is aangesloten op twee afzonderlijke kabels;... -
Pagina 13: Adat-Naar-Lijn-Modus
8 ch. Ch. 8 In deze modus kunt u de Clarett+ OctoPre gebruiken om een 8-kanaals uitgang in ADAT-formaat (van bijvoorbeeld een DAW) aan te sluiten op een set analoge ingangen. U kunt bijvoorbeeld de kanalen van uw DAW naar buitenboordapparatuur sturen om als onderdeel van uw mixproces te gebruiken. -
Pagina 14: Voorbeeld Opstellingen
OPTISCH TOEZICHT HOUDEN OP Hier is de OPTICAL OUT op de Clarett+ OctoPre verbonden met OPTICAL IN op een Focusrite Clarett+ 8Pre audio-interface met een enkele optische kabel. Beide units werken op een samplefrequentie van 44,1 kHz. De klokbron van de OctoPre is ingesteld op INTERN en de 8Pre is ermee gesynchroniseerd omdat de klokbron is ingesteld op ADAT (via Focusrite Control). -
Pagina 15: Clarett+ Octopre Met Red 8Line - Smux-Ii- En Smux-Iv-Modi
Rode 8Lijn Klok ingesteld op Intern via RedNet Control Dit voorbeeld toont een vergelijkbare opstelling als voorbeeld 2, maar met een Focusrite Red 8Line-audio-interface die draait op een samplefrequentie van 96 kHz (“SMUX-II”-modus). Beide eenheden moeten worden ingesteld op 96 kHz;... -
Pagina 16: Clarett+ Octopre Met Analoge Mengbureau
Deze opstelling zou ook geschikt zijn om de OctoPre te gebruiken als ingangstrap met elk type 8-kanaals analoog apparaat. Omdat de ADAT OUT -poorten van de Clarett+ OctoPre altijd actief zijn, kun je de uitvoering ook tegelijkertijd opnemen op een... -
Pagina 17: Clarett+ Octopre In Adat-To-Line-Modus
Clarett+ OctoPres is ingesteld op ADAT, dus beide synchroniseren met de Red 8Line via de optische ADAT- verbindingen. Met de opstelling in dit voorbeeld kunt u 16 DAW-tracks naar het bureau sturen als u slechts één Clarett+ OctoPre gebruikt. De bovenstaande kanaaltellingen zijn van toepassing op een samplefrequentie van 44,1/48 kHz, waardoor een Focusrite Red... -
Pagina 18: De Inzetstukken Van Clarett+ Octopre Gebruiken Om Drums Op Te Nemen
Machine Translated by Google 6. DE INSERTS VAN CLARETT+ OCTOPRE GEBRUIKEN OM DRUMS OP TE NEMEN Clarett+ 8Pre Klok ingesteld op ADAT met Focusrite Control Y-kabel Y-kabel Clarett+ OctoPre Klok ingesteld op Y-kabel Y-kabel INTERN via het frontpaneel Tom 1 Poort... -
Pagina 19: Clarett+ Octopre Technische Specificaties
Machine Translated by Google CLARETT+ OCTOPRE TECHNISCHE SPECIFICATIES PRESTATIE SPECIFICATIES Steekproeftarieven 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz & 192 kHz Ondersteunde samplefrequenties Microfooningangen 20 Hz – 20 kHz, +/-<0,03 dB; Frequentierespons 20 Hz – 35 kHz, +/-<0,15 dB... -
Pagina 20: Fysieke En Elektrische Eigenschappen
Machine Translated by Google FYSIEKE EN ELEKTRISCHE EIGENSCHAPPEN Analoge ingangen 1 & 2 "Combo XLR"-aansluitingen op het voorpaneel; voor lijngebruik ¼” TRS-aansluiting, Connectoren voor Inst gebruik ¼” TS-aansluiting. automatisch Mic/Lijn schakelen Lijn/instrument schakelen via front 2 x frontpaneel schakelaars fantoomvoeding +48V, schakelbaar Chs. -
Pagina 21: Probleemoplossen
Machine Translated by Google PROBLEEMOPLOSSEN Ga voor alle vragen over het oplossen van problemen naar het Focusrite Helpcentrum op support.focusrite.com. AUTEURSRECHT EN JURIDISCHE MEDEDELINGEN Focusrite, Clarett en OctoPre zijn gedeponeerde handelsmerken van Focusrite Audio Engineering Ltd. in de Verenigde Staten en andere landen.
