Samenvatting van Inhoud voor Focusrite Clarett Plus OctoPre

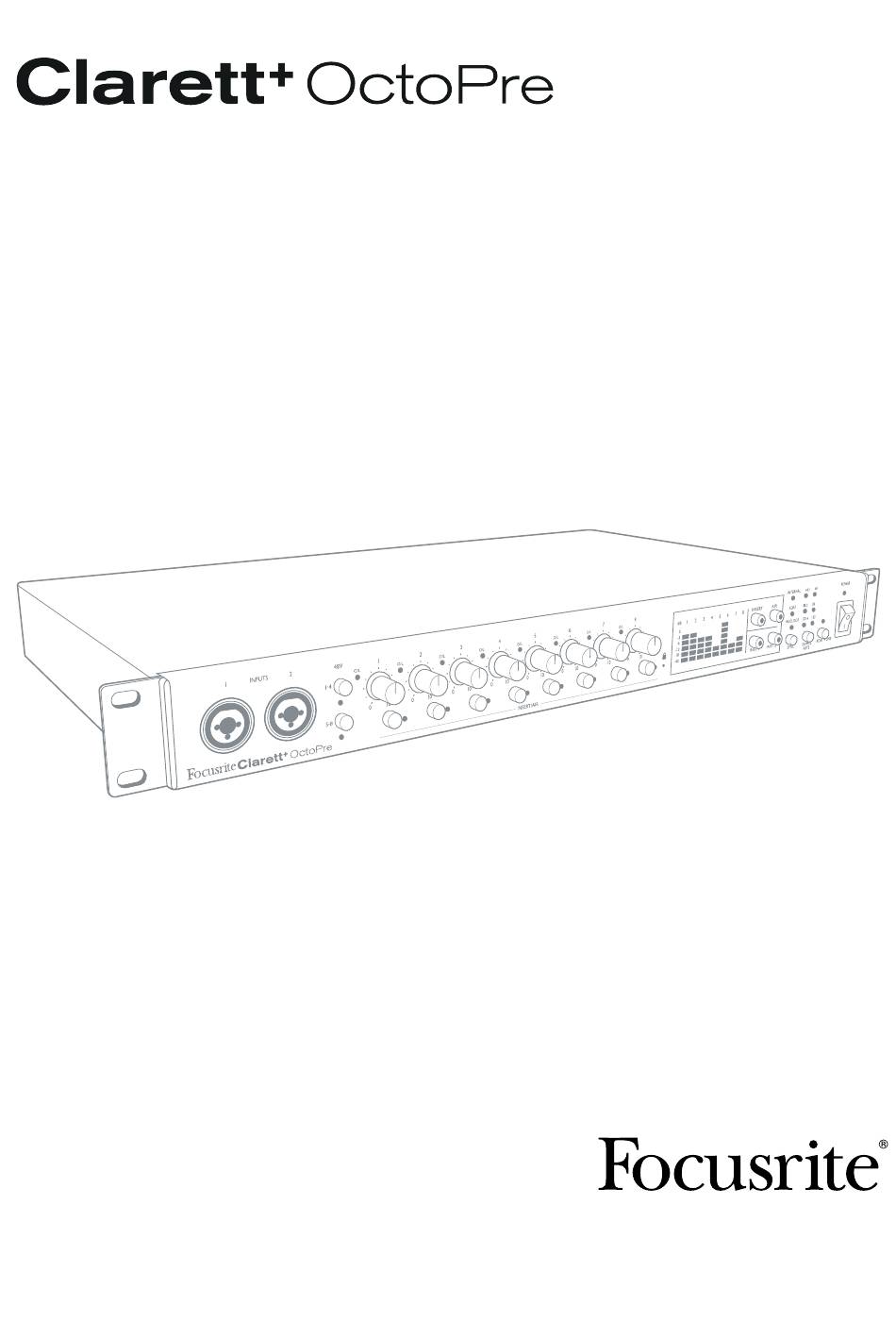

- Pagina 1 Handleiding focusrite.com Versie 2.0...
-
Pagina 2: Inhoudsopgave
INHOUDSOPGAVE OVERZICHT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Inleiding . -
Pagina 3: Overzicht

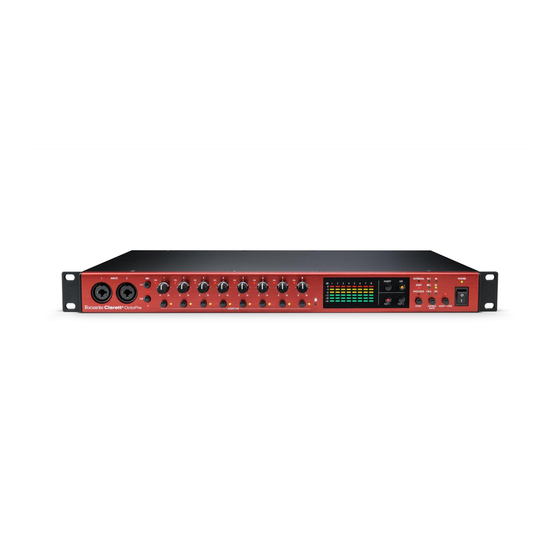

OVERZICHT INLEIDING Bedankt voor het aanschaffen van deze Clarett+ OctoPre, de microfoonvoorversterker van studiokwaliteit met acht kanalen en ADAT-connectiviteit, ontworpen voor technici en producers die in- en uitgangen van extreem hoge kwaliteit nodig hebben. Met acht nieuwe generatie Clarett+ microfoonvoorversterkers met veel headroom, weinig ruis en weinig vervorming kun je nu superheldere opnames maken met een nauwkeurige helderheid. -
Pagina 4: Hardwarekenmerken
HARDWAREKENMERKEN VOORPANEEL INPUTS 1 en 2 – XLR-combinatieaansluitingen - sluit signalen op microfoon-, instrument- (bijv. gitaar) of lijnniveau aan via XLR-connectoren of ¼” jacks. Zowel TRS-pluggen (gebalanceerd) als TS-pluggen (ongebalanceerd) kunnen worden gebruikt voor signalen op instrument- of lijnniveau. INST 1 en INST 2 – twee schakelaars om ingang 1 en 2 op de 'instrument'-modus in te stellen. Wanneer INST is ingeschakeld, worden het gainbereik en de ingangsimpedantie gewijzigd (passend bij LINE) en wordt de ingang ongebalanceerd. -
Pagina 5: Hoofdschakelaars Insert- En Air-Functie: Twee Schakelaars Met Interne Ledlampjes
Hoofdschakelaars INSERT- en AIR-functie: twee schakelaars met interne ledlampjes (INSERT = groen, AIR = geel) die per kanaal de functies van INSERT/AIR-schakelaars [6] bepalen. SAMPLE RATE – een schakelaar die wisselt tussen de zes instellingen voor samplefrequentie. De huidige snelheid wordt weergegeven met een groen ledlampje. De OctoPre slaat de gebruikte samplefrequentie op, zodat deze na het in- en uitschakelen behouden blijft. -
Pagina 6: Achterpaneel
ACHTERPANEEL 22 22 15. MIC/LINE INPUTS 3 t/m 8 – XLR-combinatieingangsaansluitingen - sluit andere signalen op microfoon- of lijnniveau aan via XLR-connectors of ¼” jacks. Voor signalen op lijnniveau kunnen ¼” TRS-pluggen (gebalanceerd) of TS-pluggen (ongebalanceerd) worden gebruikt. 16. INSERTS 1 en 2 – twee ¼” TRS-aansluitingen om externe verwerkingsapparatuur op kanaal 1 en 2 aan te sluiten. - Pagina 7 20. LINE OUTPUTS 1 t/m 8 – acht gebalanceerde analoge lijnuitgangen op een 25-pins female D-sub- connector. Deze connector is altijd actief en draagt normaal gesproken de uitgangen van kanaal 1 t/m 8, waardoor de Clarett+ OctoPre kan worden gebruikt als een zelfstandige achtkanaals analoge microfoonvoorversterker.
-
Pagina 8: Aan De Slag
Als je problemen hebt met een van de onderstaande stappen, bekijk dan hier onze videohandleiding: focusrite.com/get-started/ClarettPlus-OctoPre. 1. Ga naar focusrite.com/register/. MAAK EEN ACCOUNT AAN 2. Als je nog geen Focusrite/Novation-account hebt, kies dan voor en volg de instructies op het scherm. REGISTREER EEN NIEUW PRODUCT 3. -
Pagina 9: De Clarett+ Octopre Gebruiken
DE CLARETT+ OCTOPRE GEBRUIKEN COMBINATIEAANSLUITINGEN Alle acht analoge ingangen gebruiken XLR-combinatieconnectoren. Deze zijn geschikt voor mannelijke XLR-connectoren, ¼” TS-pluggen (ongebalanceerd) of ¼” TRS-pluggen (gebalanceerd). Als je een XLR-connector gebruikt, configureert de voorversterker automatisch gain en impedantie om signalen op microfoonniveau te ontvangen. Bij gebruik van een ¼” plug is de voorversterker geschikt voor gebalanceerde of ongebalanceerde signalen op lijnniveau. -
Pagina 10: Digitale Synchronisatie
De circuits bevatten een AIR-functie die afzonderlijk selecteerbaar is op elk kanaal. AIR verandert op subtiele wijze de frequentierespons van de voorversterker om de impedantie- en resonantiekarakteristieken van de klassieke transformator-gebaseerde ISA-microfoonvoorversterkers van Focusrite na te bootsen. Als je met microfoons opneemt, zal je een verbeterde helderheid en definitie in de middentonen opmerken,... -
Pagina 11: Aansluitingen
AANSLUITINGEN Elk voorversterkerkanaal heeft een schakelbare aansluiting om externe verwerkingsapparatuur zoals compressoren of noise gates aan te sluiten. De aansluiting heeft een send en een return: zonder jack in de INSERT-aansluiting is het signaalpad van het kanaal ononderbroken. De send en return van de aansluiting zijn beide ongebalanceerd. -
Pagina 12: Adat-To-Line-Modus
ADAT-TO-LINE-MODUS Door ADAT>LINE-modus ([12] op het voorpaneel) te selecteren, worden de acht bronnen die de analoge LINE OUTPUTS D-sub-connector [20] voeden opnieuw toegewezen. Bij normaal gebruik zijn de uitgangskanalen van de microfoonvoorversterker beschikbaar op deze D-sub-connector; in ADAT>LINE-modus voeden de digitale ADAT-signalen op deOPTICAL IN-poort(en) de D-sub-connector, na D-naar-A-conversie. -
Pagina 13: Voorbeeldopstellingen
OPTICAL MONITOR Hier is de OPTICAL OUT op de Clarett+ OctoPre verbonden met OPTICAL IN op een Focusrite Clarett+ 8Pre audio-interface met een enkele optische kabel. Beide units werken op een samplefrequentie van 44,1 kHz. De clockbron van de OctoPre is ingesteld op INTERNAL en de 8Pre is ermee gesynchroniseerd omdat de clockbron is ingesteld op ADAT (via Focusrite Control). -
Pagina 14: Clarett+ Octopre Met Red 8Line - Smux-Ii-Modus En Smux-Iv-Modus
Red 8Line Clock ingesteld op intern via RedNet Control Dit voorbeeld toont een vergelijkbare opstelling als in voorbeeld 2, maar met een Focusrite Red 8Line- audio-interface met een samplefrequentie van 96 kHz ('SMUX-II'-modus). Beide units moeten worden ingesteld op 96 kHz; er zijn twee optische kabels nodig met elk vier audiokanalen. De Red 8Line is de sync leader. -
Pagina 15: Clarett+ Octopre Met Analoog Mengpaneel
4 . CLARETT+ OCTOPRE MET ANALOOG MENGPANEEL Analoog mengpaneel Deze opstelling maakt gebruik van de microfoonvoorversterkers en AIR-modus van de Clarett+ OctoPre om een hoogwaardige 'front-end' te bieden voor een analoog mengpaneel. Gebruik een 8-way loom om de LINE OUT-aansluiting van de OctoPre aan te sluiten op acht lijningangen op het mengpaneel; hiervoor is aan de ene kant een 25-way D-sub nodig en aan de andere kant acht connectoren die geschikt zijn voor de lijningangen van het paneel. -
Pagina 16: Clarett+ Octopre In Adat-To-Line-Modus
Met de opstelling in dit voorbeeld kun je 16 DAW-sporen naar het mengpaneel sturen met slechts één Clarett+ OctoPre. De bovenstaande kanaaltellingen zijn van toepassing op een samplefrequentie van 44,1/48 kHz, waardoor een Focusrite Red 8Line de primaire interface is. -
Pagina 17: De Aansluitingen Van Clarett+ Octopre Gebruiken Om Drums Op Te Nemen
6 . DE AANSLUITINGEN VAN CLARETT+ OCTOPRE GEBRUIKEN OM DRUMS OP TE NEMEN Clarett+ 8Pre Clock ingesteld op ADAT met Focusrite Control Y-kabel Y-kabel Clarett+ OctoPre Clock ingesteld Y-kabel Y-kabel op INTERNAL via het voorpaneel Tom 1 Gate Tom 2 Gate... -
Pagina 18: Clarett+ Octopre Technische Specificaties
CLARETT+ OCTOPRE TECHNISCHE SPECIFICATIES PRESTATIESPECIFICATIES Samplefrequenties Ondersteunde samplefrequenties 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz en 192 kHz Microfooningangen 20 Hz – 20 kHz, +/-<0,03 dB; Frequentierespons 20 Hz – 35 kHz, +/-<0,15 dB Dynamisch bereik 118 dB bij minimale gain THD+N -110 dB bij -1 dBFS en 20 dB gain Noise EIN... -
Pagina 19: Uiterlijke En Elektronische Kenmerken
UITERLIJKE EN ELEKTRONISCHE KENMERKEN Analoge ingang 1 en 2 'XLR-combinatieaansluitingen' op het voorpaneel; voor Line met Connectoren ¼” TRS-plug, for Inst met ¼” TS-plug. Schakelen tussen Mic/Line Automatisch Schakelen tussen Line/Instrument via twee schakelaars op het voorpaneel Fantoomvoeding +48V, schakelbare kanalen 1-4, 5-8 in groepen Analoge aansluitingen 3 t/m 8 'XLR-combinatieaansluitingen' op het achterpaneel;... -
Pagina 20: Probleemoplossing
Voor alle vragen over probleemoplossing kun je terecht bij de Focusrite-helpdesk: support.focusrite.com. AUTEURSRECHT EN JURIDISCHE KENNISGEVINGEN Focusrite, Clarett en OctoPre zijn geregistreerde handelsmerken van Focusrite Audio Engineering Ltd. in de Verenigde Staten en andere landen. ADAT is een geregistreerd handelsmerk van inMusic Brands in de VS en andere landen.
