7.4
7.4.1
7.4.2
!
7.4.3
36

Demontage

Back-Pull-Out systeem

De pompen zijn uitgevoerd met een Back Pull Out-systeem. Met de motor kan het hele
roterende gedeelte verwijderd worden. Daardoor kan de pomp grotendeels
gedemonteerd worden zonder dat de zuig- en persleiding losgenomen moeten worden.

Demontage Back Pull Out-unit

4195_A

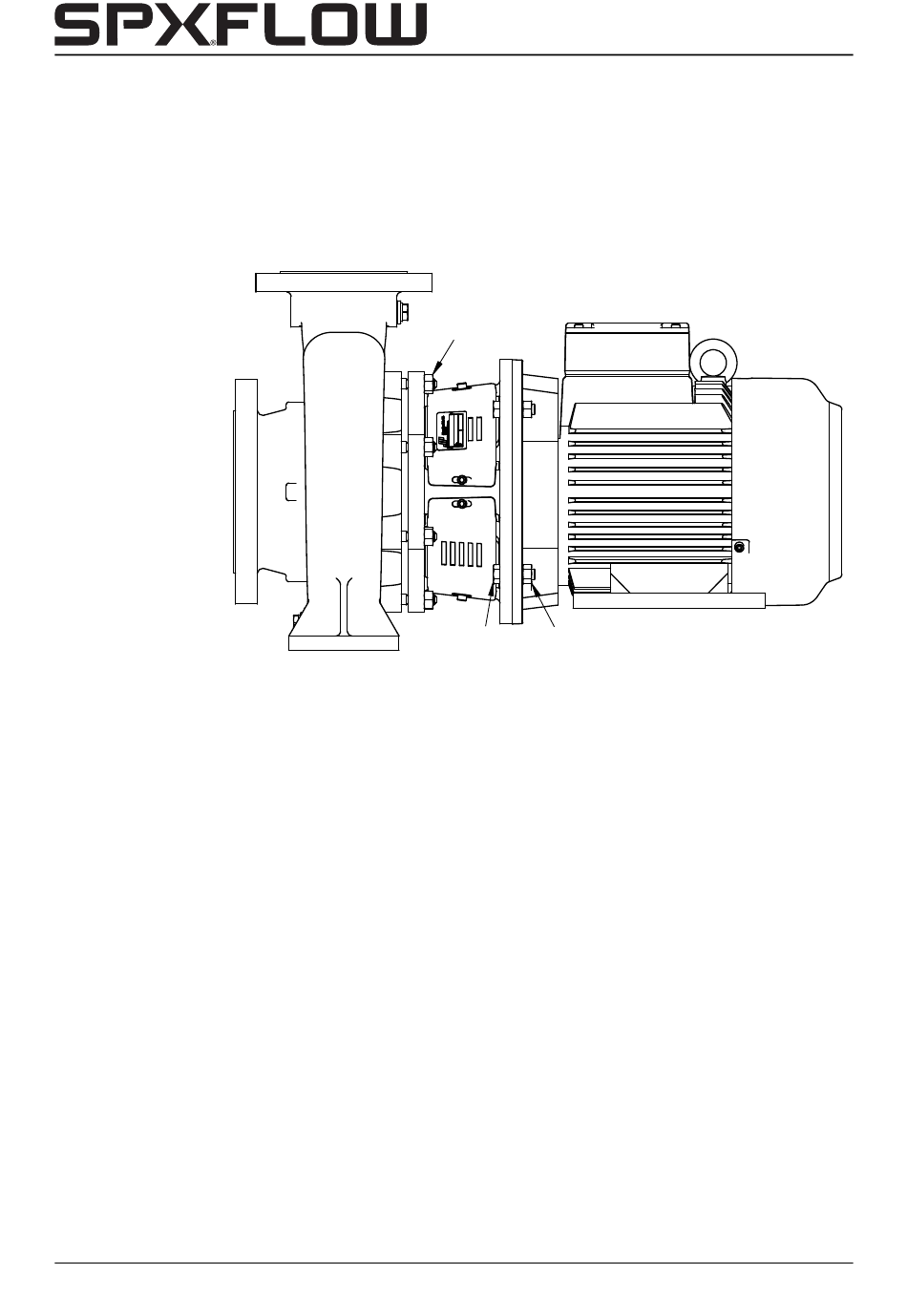

Figuur 8:
Back-Pull-Out principe.
1 Open het aansluitkastje en maak de bedrading los.
2 Indien de elektromotor apart op een fundatie is bevestigd, maak deze los.
3 Verwijder de moeren (0810).
De demontage mag NOOIT begonnen worden met het losdraaien van de
motorbevestigingsbouten (0850) en moeren (0900), omdat dan onherstelbare
schade kan ontstaan aan asafdichting en waaier!
4 Trek de motor met het complete lantaarnstuk uit het pomphuis. De Back Pull Out-unit
van grote pompen heeft een groot gewicht. Ondersteun hem met bijvoorbeeld een
balk, of hang hem met een strop in een takel.

Montage Back Pull Out-unit

1 Plaats een nieuwe pakking (0300) in de rand van het pomphuis.
2 Monteer het complete lantaarnstuk met motor weer in het pomphuis.
3 Monteer de moeren (0810) en zet deze kruiselings vast met het voorgeschreven
moment. Zie paragraaf 10.2 "Aanhaalmomenten".
Demontage en montage
0810
0900
0850
CB/NL (1711) 6.7
