1 Leg de waaierspie in de spiebaan van de pompas.
2 Druk de waaier op de pompas tot tegen de afstandsbus.
3 Maak de schroefdraad op de pompas en de draad in de dopmoer vetvrij.
4 Doe een druppel Loctite 243 op de schroefdraad en monteer de dopmoer. Voor het
aanhaalmoment van de moer, zie paragraaf 10.2.2 "Aanhaalmomenten voor
dopmoer".
5 Monteer de Back-Pull-Out unit, zie paragraaf 7.4.3 "Montage Back Pull Out-unit".

Demontage van de slijtring

Na het uitnemen van de Back Pull Out unit kan de slijtring gedemonteerd worden. Deze
ring zit meestal zo vast dat hij niet onbeschadigd gedemonteerd kan worden.
b
d
A

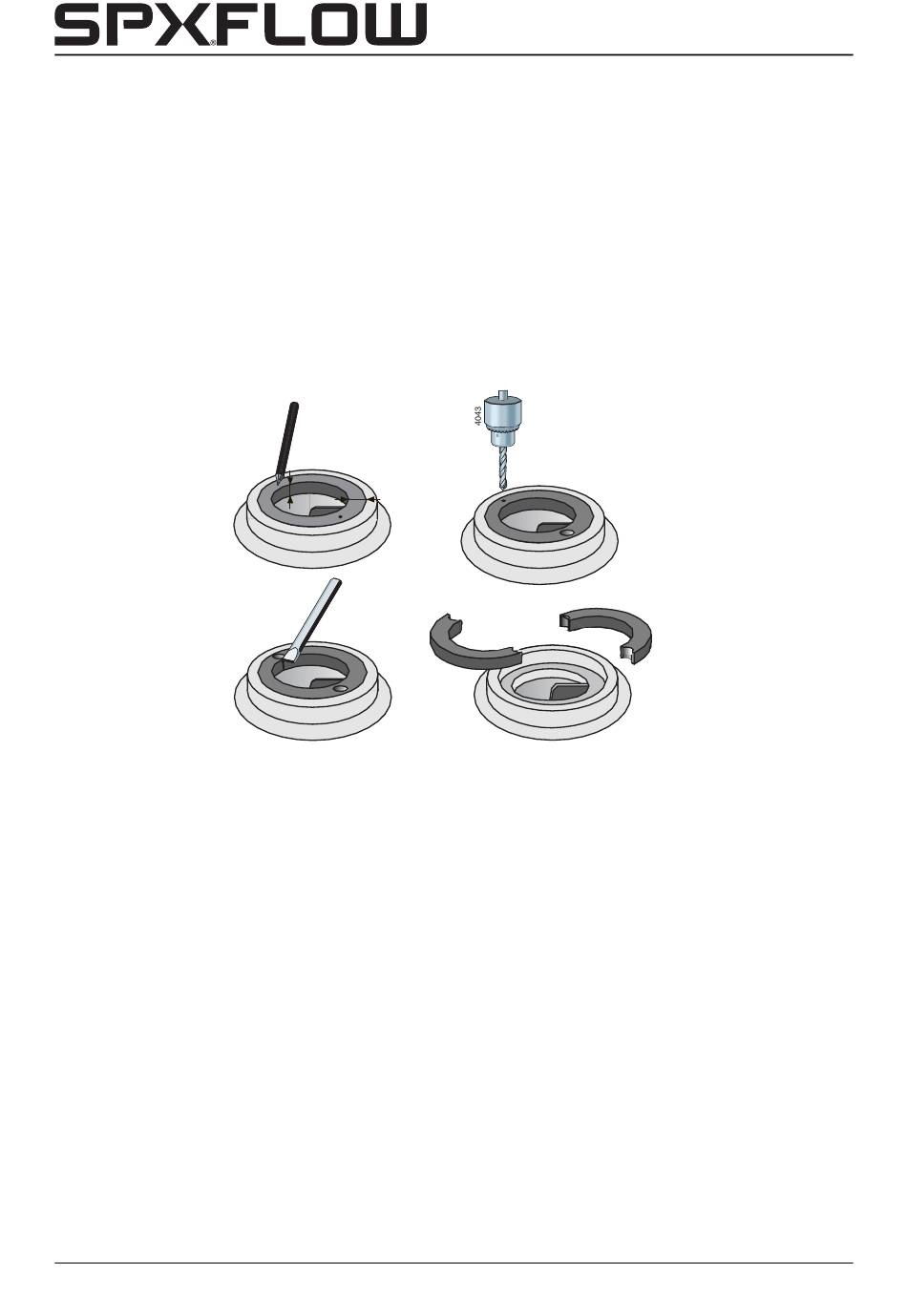

Figuur 10:
Verwijderen van de slijtring.
1 Meet de dikte (d) en de breedte (b) van de ring, zie figuur 10 A.
2 Sla op twee tegenover elkaar liggende plaatsen een centergaatje midden in de rand
van de ring, zie figuur 10 B.
3 Neem een boor met een iets kleinere diameter dan de dikte (d) van de ring en boor
twee gaten in de ring, zie figuur 10 C. Boor niet dieper dan de breedte (b) van de
ring. Zorg dat de pasrand van het pomphuis niet beschadigd wordt.
4 Hak met een beitel de rest van de ringdikte door. De ring kan dan in twee delen uit het
pomphuis gehaald worden, zie figuur 10 D.
5 Maak het pomphuis schoon en verwijder zorgvuldig alle boorsel en metaalsplinters.

Montage van de slijtring

1 Reinig de rand van het pomphuis waar de slijtring gemonteerd moet worden en maak
deze rand vetvrij.
2 Maak de buitenrand van de slijtring vetvrij en doe er een paar druppels Loctite 641
op.
3 Monteer de slijtring in het pomphuis. Let op dat hij hierbij niet scheef gedrukt
wordt!
Demontage en montage
C
B
D
CB/NL (1711) 6.7
