INSTRUCTIE CONTACT SLR AERO-STUUR
Propel- en Envie-fietsen beschikken over het meest aerodynamische stuur, de Contact SLR
Aero-serie: het Contact SLR Aero Integrated stuur of het Contact SLR Aero stuur.
Het Contact SLR Aero Integrated stuur is een eendelig design dat het laagste gewicht en aerodynamisch
voordeel biedt en ook eenvoudig te installeren en onderhouden is.

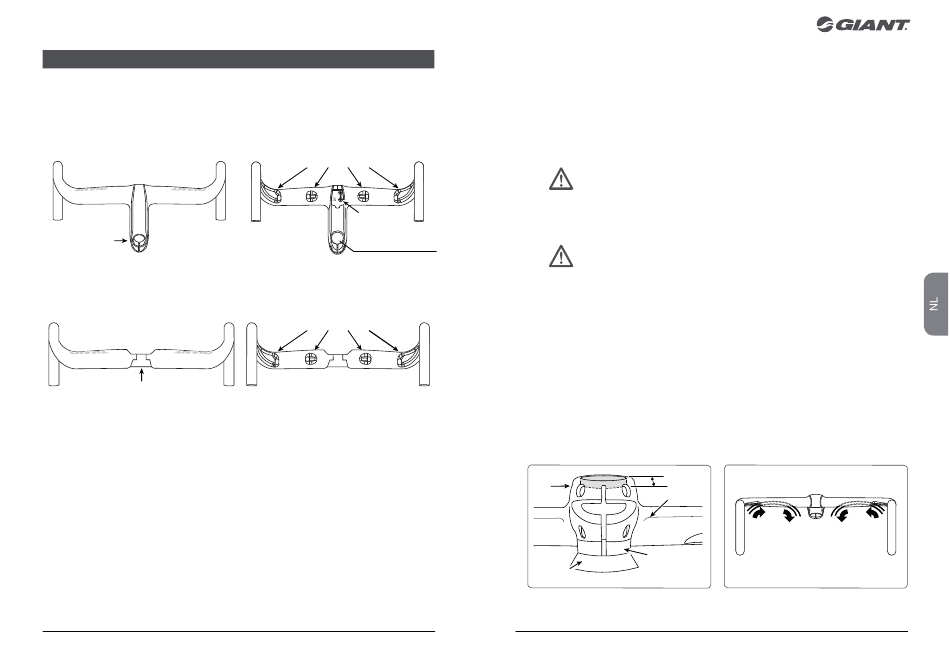

Giant Contact SLR Aero Integrated stuur
Bovenaanzicht
Stuurpen
gedeelte
Het Contact SLR Aero stuur is ontworpen met aerodynamische technologie en is geschikt voor de
Giant Contact SLR stuurpen.
Giant Contact SLR Aero stuur
Bovenaanzicht
Stuurpen klemgebied
‡
Installatie
1.
Zorg er voor dat de stuurbuis op de juiste lengte is ingekort. Zorg voor voldoende klemruimte
voor de stuurpen. Meten is weten! (Zie de vork.)
2.
Zorg er voor dat de juiste compressiemoer voor de vork in de stuurbuis is geplaatst. Zie
de handleiding voor de vork als u daar niet zeker van bent.
3.
Plaats eerst de onderste Aero spacer op de stuurbuis en stel vervolgens de hoogte van
de stuurpen in door eventueel een Aero spacer toe te voegen.
4.
Monteer de bout weer losjes op het stuurbuis-klemdeel van de stuurpen en schuif de
stuurpen omlaag over de stuurbuis, waarbij u voorzichtig omlaag duwt tot de stuurpen
zover mogelijk omlaag is gegaan over de stuurbuis en over de versmalling op de getrapte
Aero-ring staat.
5.
Controleer of er 2 tot 4mm ruimte is tussen de bovenkant van de stuurpen en de boven-
kant van de stuurbuis.
Gaten voor kabelgeleiding
Plaats hulpstuk
montage
Giant Contact SLR Aero
Integrated stuur
max aanhaalmoment: 5.5Nm
Cable Routing Holes
104
6.
Plaats de top cap en compressiebout bovenop de stuurpen en in de compressiemoer. Let
op dat de top cap in het verzonken deel van de stuurpen zit en gelijk is met de bovenkant
van de stuurpen als hij goed geplaatst is.
7.
Pas de voorspanning van het lager aan overeenkomstig de aanwijzingen van de fabrikant.
8.
Lijn de stuurpen uit met het voorwiel.
9.
Draai de stuurpen klembout aan tot het aandraaimoment gemarkeerd door de laser-etsing
tussen of langs de stuurbuisklem.
10.
Draai de twee bevestigingen om en om aan tot het aanhaalmoment is bereikt.
LET OP: Het is mogelijk om de stuurbuis te beschadigen als het aanbevolen
aandraaimoment wordt overschreden. Gebruik nooit vet op een carbon stuurbuis.
Vermijd vet ook op stuurbuizen van aluminium of staal.
OPMERKING: De top cap en de compressiebout moeten altijd op hun plaats blijven
als de fiets in gebruik is.
WAARSCHUWING: Te strak aandraaien van de stuurklem kan de garantie
ongedaan maken en voor verlies van controle over de fiets zorgen, wat ernstig
letsel of overlijden ten gevolge kan hebben.
11.
Voor Contact SLR Aero-stuur:
·
Plaats het stuur in de opening van de stuurklem, plaats de voorplaat over het stuur en
draai de bouten handvast aan.
·
Centreer het stuur en plaats het naar wens in de stuurklem. Draai de bouten ver
genoeg aan om het stuur op zijn plaats te houden.
·
Draai de bouten van de voorplaat aan tot het aanbevolen aanhaalmoment dat op het
stuur geprint is.
12.
Zorg er voor dat het bevestigingsgebied van het stuur vrij is van stof en vet.
13.
Installeer de shifters op het stuur door ze op hun plek te schuiven. Zie de afbeelding Contact
SLR Aero-stuur routing voor interne kabelrouting van de rem- en derailleurkabels.
Opmerking: Aanbevolen anhaalmoment voor rem/schakelgrepen op het stuur: 4-5 Nm
(35-43 lbs-in/40-50 kgf-cm).
2-4mm
Stem
AERO Handlebar
AERO Stepped
Spacer
AERO Botton
Spacer
Afb. Achterzijde van het Contact SLR integrated stuur
105
