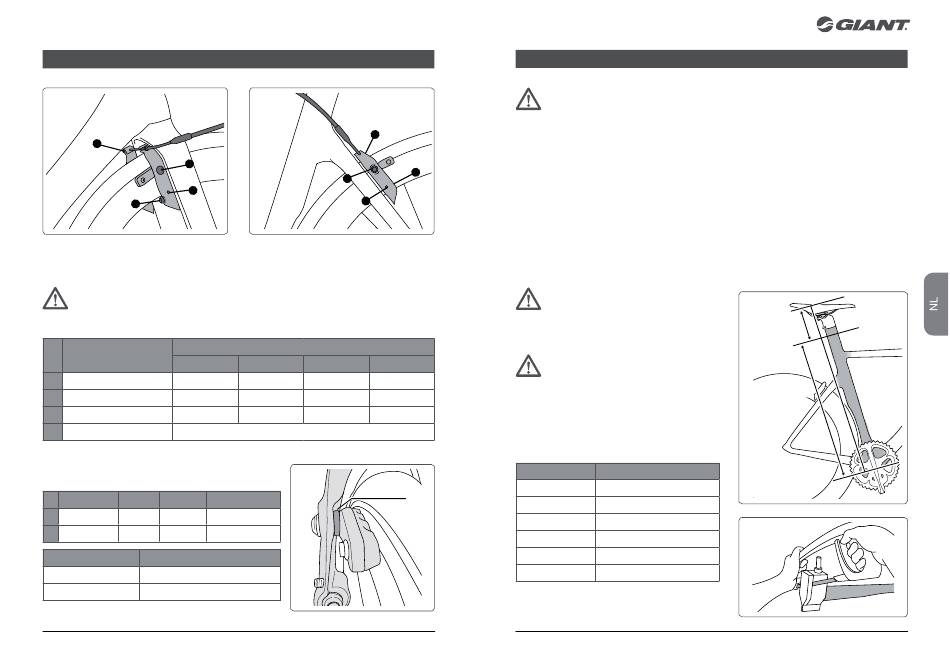

SPEEDCONTROL REMMEN
3
2
4
1
De Giant SpeedControl rem is geoptimaliseerd voor de Propel- en Envie-fietsen. Hij is ontworpen
om aan aerodynamische eisen te voldoen en om voldoende remkracht te leveren.
WAARSCHUWING: Te los of te vast zittende bouten kunnen tot defecten leiden. Overschrijd
niet het maximumaanhaalmoment. Te stevig klemmende bouten kunnen onderdelen of het
frame beschadigen, wat tot ernstig of dodelijk letsel kan leiden.
Bechrijving bout
Grootte
1
Draaibouten
M6
2
Zadelmontage bouten
M5
3
Kabelvastzet bouten
M5
4
Veerspanning afstelbout
Er zijn twee ringen voor het afstellen van de remblokken.
Zie aanbevelingen in onderstaand overzicht.
Ring
ID (mm)
OD (mm)
Dikte (mm)
1
Dunne ring
8.5
13
2
Dikke ring
8.5
13
Velgbreedte
Ring
19 – 23mm
1 of 1+2
24 – 28mm
0 of 1
3
2
2
4
Aanbevolen aanhaalmoment
Nm
LBs-In
Kgf-cm
6-8
53-70
61-81
6-8
53-70
61-81
3-7
26-62
30-71
Voeg hier
een ring toe
2.3
3.3
94
8
GEÏNTEGREERDE ZADELPEN (ISP) EN ZADELKLEM
WAARSCHUWING: Bij het niet opvolgen van deze aanwijzingen komt de garantie te
vervallen en kunnen verborgen gebreken aan de zadelpen ontstaan. Schade aan de
geïntegreerde zadelpen kan de betrouwbaarheid van de constructie verminderen, wat tot
ernstig of dodelijk letsel kan leiden.
Een juiste zadelhoogte is essentieel voor het leveren van de beste prestaties en het meeste comfort.
Voor de juiste zadelhoogte kan het nodig zijn de geïntegreerde zadelpen op een bepaalde hoogte
1
af te zagen. Omdat het afzagen van de zadelpen een gecompliceerde taak is die educatie en
ervaring vereist, mogen uitsluitend Giant dealers dit nauwkeurige werk uitvoeren.
Instructies voor het afzagen van de zadelpen
Stap 1: Bepaal de af te zagen lengte
Plaats het zadel met behulp van het zadelklemmechanisme op de zadelpen. Zet het zadel hori-
zontaal en bepaal vervolgens de af te zagen lengte.
LET OP: De zadelhoogte kan na het
afzagen van de zadelpen nauwkeurig
worden afgesteld met behulp van van de
bijgeleverde spacers.
WAARSCHUWING: De uiteindelijke afge-
zaagde lengte mag de maximumzaaglengte
niet overschrijden (zie onderstaande tabel).
Als de zadelpen meer dan deze lengte
wordt afgezaagd, kan de zadelklem
mogelijk niet meer worden bevestigd of wordt
constructie van de zadelpen aangetast.
Framemaat van
XS
S
M
M/L
L
XL
Maximum
seatpost height
Length to cut
Target saddle
height
Maximumzaaglengte
BB Center
105mm
105mm
100mm
100mm
100mm
100mm
95
