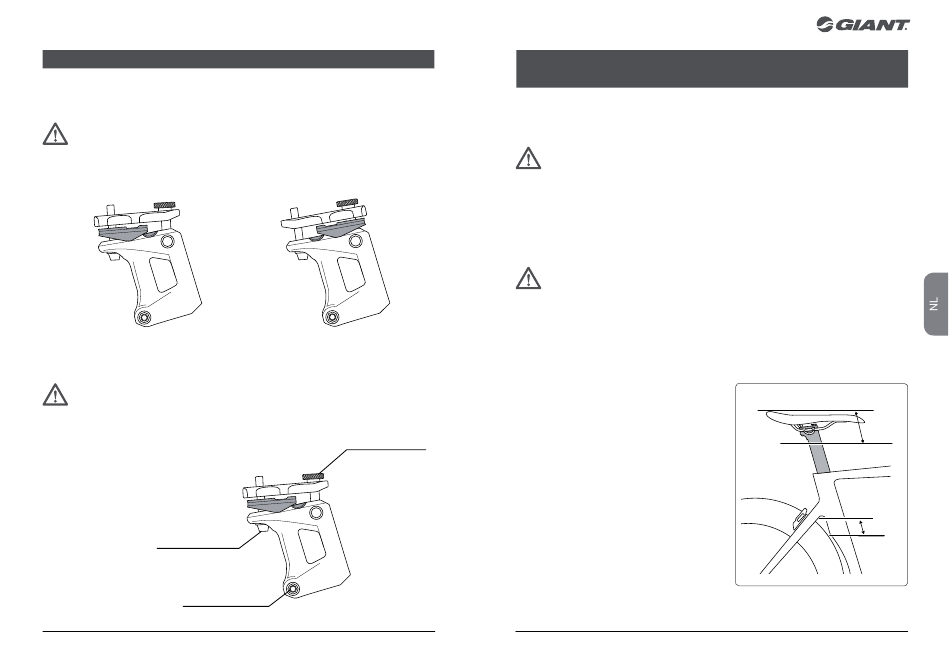

DE HOEK VAN HET ZADEL AFSTELLEN
De zadelklem kan naar voren of naar achteren worden geplaatst. Zo kunt u de stand van het zadel
met +5mm of -25mm compenseren.
WAARSCHUWING: Monteer de zadelklemmen volgens de tekening. Als de klemmen niet
zijn uitgelijnd, kan het zadel beschadigd raken.
Dit kan schade aan de zadelpen en een defecte zadelpen veroorzaken, wat tot ernstig of
dodelijk letsel kan leiden.
Offset:-25mm
‡
AANHAALMOMENT GEÏNTEGREERDE ZADELPEN
WAARSCHUWING: Te los of te vast zittende bouten kunnen tot defecten leiden. Overschrijd
niet het maximumaanhaalmoment. Te stevig klemmende bouten kunnen onderdelen of het
frame beschadigen, wat tot ernstig of dodelijk letsel kan leiden.
Zadelbout van geïntegreerde zadelpen
Zadelpenbout van geïntegreerde zadelpen
ZADELKLEM BOUT
max aanhaalmoment: 8Nm
ZADELPEN BOUT
max aanhaalmoment: 3Nm
Offset:5mm
6 - maximum 8 Nm
MICRO-AFSTELMOER
maximum 3 Nm
98
10
VECTOR-ZADELPEN EN ZADELKLEM
(NIET-ISP MODEL)
De Giant Vector-zadelpen is ontwikkeld met behulp van de Giant compositetechnologie, om zodoende
lichtgewicht en aeromechanische prestaties te kunnen leveren. Voor de beste fietservaring en een
juiste zadelhoogte moet de zadelpen mogelijk worden afgezaagd.
WAARSCHUWING
·
Het afzagen van de zadelpen is een ingewikkelde taak die moet worden uitgevoerd
door een professionele fietsmonteur.
·
Als u twijfelt of u in staat bent de zadelpen correct af te zagen, neem dan contact op
met uw erkende Giant dealer.
·
Als deze instructies niet worden opgevolgd, komt de garantie te vervallen en ontstaat er
mogelijk schade aan het frame en/of de zadelpen, wat kan leiden tot ernstig of dodelijk letsel.
LET OP: Gebruik de montagepasta voor koolstofvezel bij de uiteindelijke montage. Hier-
mee voorkomt u dat de zadelpen mogelijk omlaag schuift en het frame beschadigt en dat
er gekraak ontstaat door wrijving tussen het frame en de zadelpen.
Zaagprocedure voor zadelpen
‡
Bepaal de af te zagen lengte
1.
Plaats uw zadel op de Giant Vector-zadelpen
en zet het zadel in een horizontale positie.
2.
Verstel de zadelpen omhoog en omlaag en
bepaal de juiste zadelhoogte. Als het zadel
niet laag genoeg kan worden geplaatst omdat
de zadelpen de curve van de zadelbuis
binnen in het frame raakt, moet de zadelpen
worden afgezaagd.
3.
De zadelpen moet worden afgezaagd onder
een hoek van 45 graden zodat de onderkant
van de pen omlaag loopt vanaf de achterkant
naar de voorkant. Dat voorkomt schade aan
het frame als de zadelpen te ver in het frame
omlaag wordt gedrukt.
Length to cut
Target saddle
height
Maximum
insert depth
30mm higher
Seattube curve
shape
