1
Naar vloeistofsensor
2
Uitlijningsmarkering
3
Binnen het pomphuis
Voorwaarden:
•
Pompslang; op maat gesneden of in bulklengte (15 ft of 50
ft).
Opmerking: Raadpleeg
pagina 107
voor bestelinformatie.
Demontageprocedure:
1. Schakel de voeding van de controller uit.
2. Bij gebruik van een pompslang in bulklengte, snijdt u er een
stuk van 23,25 inch (24,25 inch voor de weersbestendige
gekoelde sampler) van af en brengt u uitlijningsmarkeringen
aan op de slang, op de plaatsen die zijn aangegeven in
Afbeelding 32 op pagina
3. Koppel de oude pompslang los van de vloeistofsensor en van
de slangfitting op de samplerbehuizing.
4. Draai de kartelschroef op het pompdeksel los en open
het deksel.
5. Trek de slang uit de pompslangklem terwijl u de rotor draait om
de oude slang uit de pomp te verwijderen.
6. Verwijder de siliconeresten uit de binnenzijde van het pomphuis
en van de rollen (zie

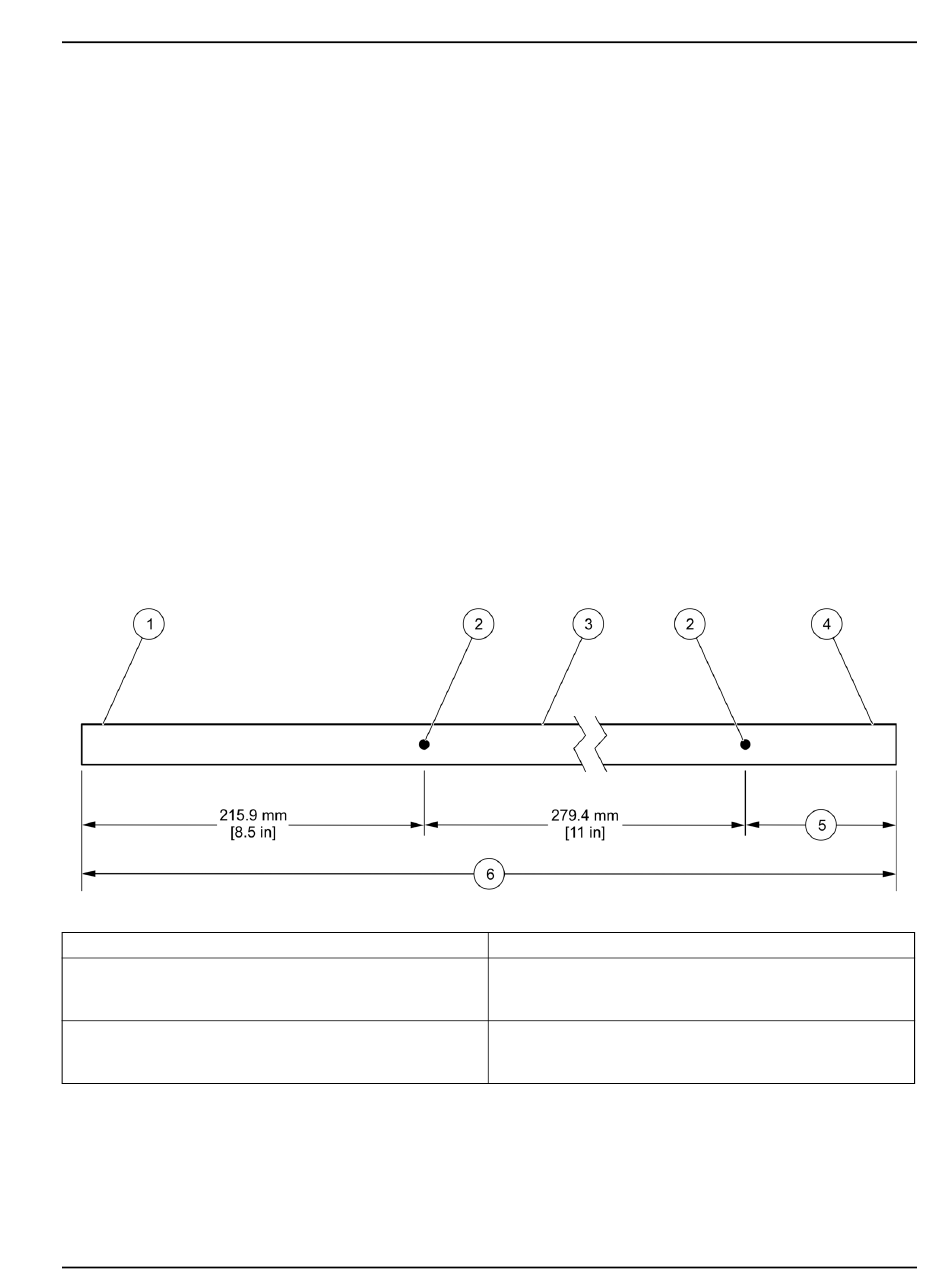

Afbeelding 32 Pompslangmaten
4
Naar slangfitting op koeling
5
95,3 mm (3,75 inch) voor gekoelde sampler,
120,7 mm (4,75 inch) voor weersbestendige gekoelde
sampler
6
590,6 mm (23,25 inch) voor gekoelde sampler,
616 mm (24,25 inch) voor weersbestendige gekoelde
sampler
Installatieprocedure:
1. Sluit een uiteinde van de slang aan op de fitting van de
vloeistofsensor. Druk de slang in de pompslanggeleider
(Afbeelding
33).
Paragraaf 8 Reservedelen en toebehoren op
87.
paragraaf 6.3.3 op pagina
Onderhoud
89).
87
