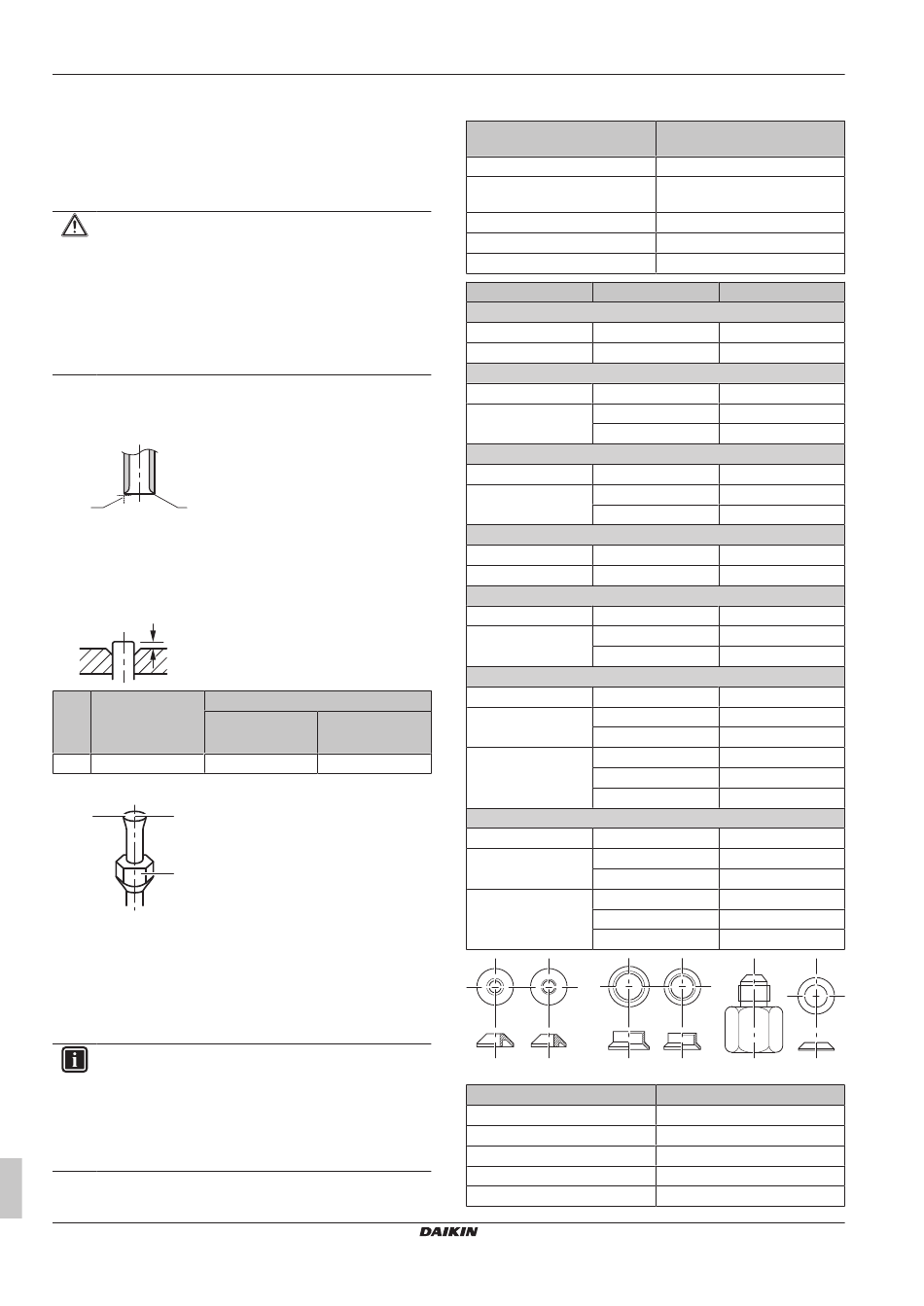

6 Installatie
6.4.4
Richtlijnen voor het buigen van leidingen
Gebruik een buisbuiger om bochten te maken. Alle buisbochten
moeten zo zacht mogelijk zijn (de bochtstraal moet 30~40 mm
bedragen of meer zelfs).
6.4.5
Het uiteinde van een buis verbreden
VOORZICHTIG
▪ Een onvolledige verbreding kan lekken van koelgas
veroorzaken.
▪ Gebruik getrompte buizen NIET opnieuw. Gebruik
nieuwe getrompte buizen om ervoor te zorgen dat geen
koelgas kan lekken.
▪ Gebruik de getrompte moeren die bij de unit werden
meegeleverd. Andere getrompte moeren gebruiken kan
koelgaslekken veroorzaken.
1 Snijd het uiteinde van de leiding af met een pijpensnijder.
2 Verwijder de bramen en houd daarbij het afgesneden vlak naar
beneden zodat er GEEN bramen in de leiding kunnen komen.
a
b
a
Snijd precies in rechte hoeken af.
b
Verwijder de bramen.
3 Verwijder de flaremoer van de afsluiter en zet de flaremoer op
de leiding.
4 Verbreed de leiding. Verbreed exact op de plaats zoals getoond
op de volgende afbeelding.
A
Flaregereedschap
Conventioneel flaregereedschap
voor R32
Koppelingstype
(koppelingstype)
(Ridgid-type)
A
0~0,5 mm
1,0~1,5 mm
5 Controleer of de verbreding goed werd uitgevoerd.
a
b
c
a
De binnenkant van de verbreding mag GEEN gebreken
vertonen.
b
Het uiteinde van de leiding MOET gelijkmatig en in een
perfecte cirkel verbreed zijn.
c
Controleer of de flaremoer is aangebracht.
6.4.6
Verbindingen tussen buiten- en
binnenunit met verloopstukken
INFORMATIE
▪ Voor de warmtapwatergenerator voor Multi, gebruik
hetzelfde verloopstuk als voor de binnenunit van de 20-
klasse.
▪ Voor de Hybride voor Multi, zie de montagehandleiding
van de binnenunit voor de capaciteitsklasse en het
vereiste verloopstuk.
Uitgebreide handleiding voor de installateur
16
Totale capaciteitsklasse van de binnenunits die op deze
buitenunit kunnen worden aangesloten:
Buitenunit
3MXM40
3MXM52, 3AMXM52, 3MXF52,
3AMXF52
3MXM68, 4MXM68, 3MXF68
4MXM80
5MXM90
Poort
3MXM40
A
B + C
3MXM52, 3AMXM52
A
B + C
3MXM68
A
B + C
3MXF52, 3AMXF52, 3MXF68
A
B + C
4MXM68
A + B
C + D
4MXM80
A
B
Vleugelmoertype
(Imperial-type)
C + D
1,5~2,0 mm
5MXM90
A + B
C
D + E
1
Type verloopstuk
1
2
3
4
5
Totale capaciteitsklasse
binnenunits
≤7,0 kW
≤9,0 kW
≤11,0 kW
≤14,5 kW
≤15,6 kW
Klasse
15, 20, 25, 35
15, 20, 25, 35
15, 20, 25, 35
15, 20, 25, 35
42, 50
15, 20, 25, 35
15, 20, 25, 35
42, 50, 60
20, 25, 35
20, 25, 35
15, 20, 25, 35
15, 20, 25, 35
42, 50, 60
15, 20, 25, 35
15, 20, 25, 35
42, 50, 60
15, 20, 25, 35
42, 50, 60
71
15, 20, 25, 35
15, 20, 25, 35
42, 50, 60
15, 20, 25, 35
42, 50, 60
71
2
3
4
Aansluiting
Ø15,9 mm → Ø12,7 mm
Ø12,7 mm → Ø9,5 mm
Ø15,9 mm → Ø12,7 mm
Ø12,7 mm → Ø9,5 mm
Ø15,9 mm → Ø9,5 mm
3(A)MXM+3(A)MXF+4MXM+5MXM
Verloopstuk
—
2+4
—
2+4
—
—
2+4
—
—
2+4
—
2+4
—
—
2+4
—
5+6
1+3
—
—
2+4
—
5+6
1+3
—
5
6
R32 Split-reeks
4P600463-1 – 2019.10
