Inductiekookplaat met geïntegreerde afzuiging
Inhoudsopgave
Installatie
E

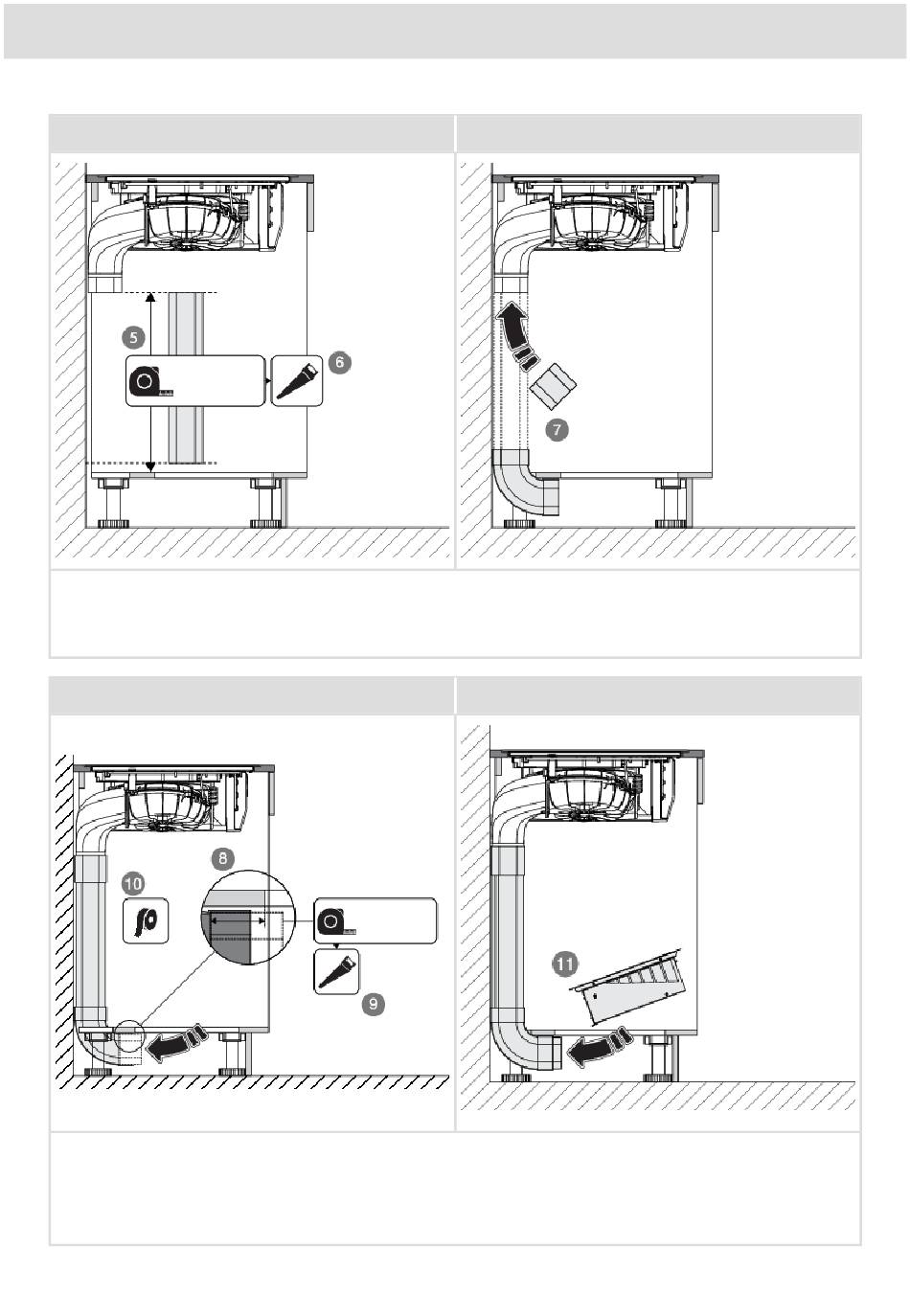

5. Meet de afstand zoals aangegeven in de figuur en trek daar 20 mm van af.
6. Zaag het vlakkanaal op maat.
7. Plaats het koppelstuk, het verticaal bochtstuk en het vlakkanaal.
G
8. Meet de afstand tussen het verticaal bochtstuk en de uitsparing en tel daar 30 mm bij op.
9. Zaag het koppelstuk op maat. Gebruik hiervoor eventueel het afgezaagde deel van het vlakkanaal.
10. Maak het kanaal luchtdicht met afdichttape.
11. Plaats de box.
76
- 20 mm
F
H
+ 30 mm
