Aarding van afgeschermde/gewapende stuurkabels
Stuurkabels moeten in het algemeen
afgeschermd/gewapend zijn en de afscherming moet
door middel van een kabelklem met beide uiteinden aan
de metalen behuizing van de eenheid verbonden zijn.

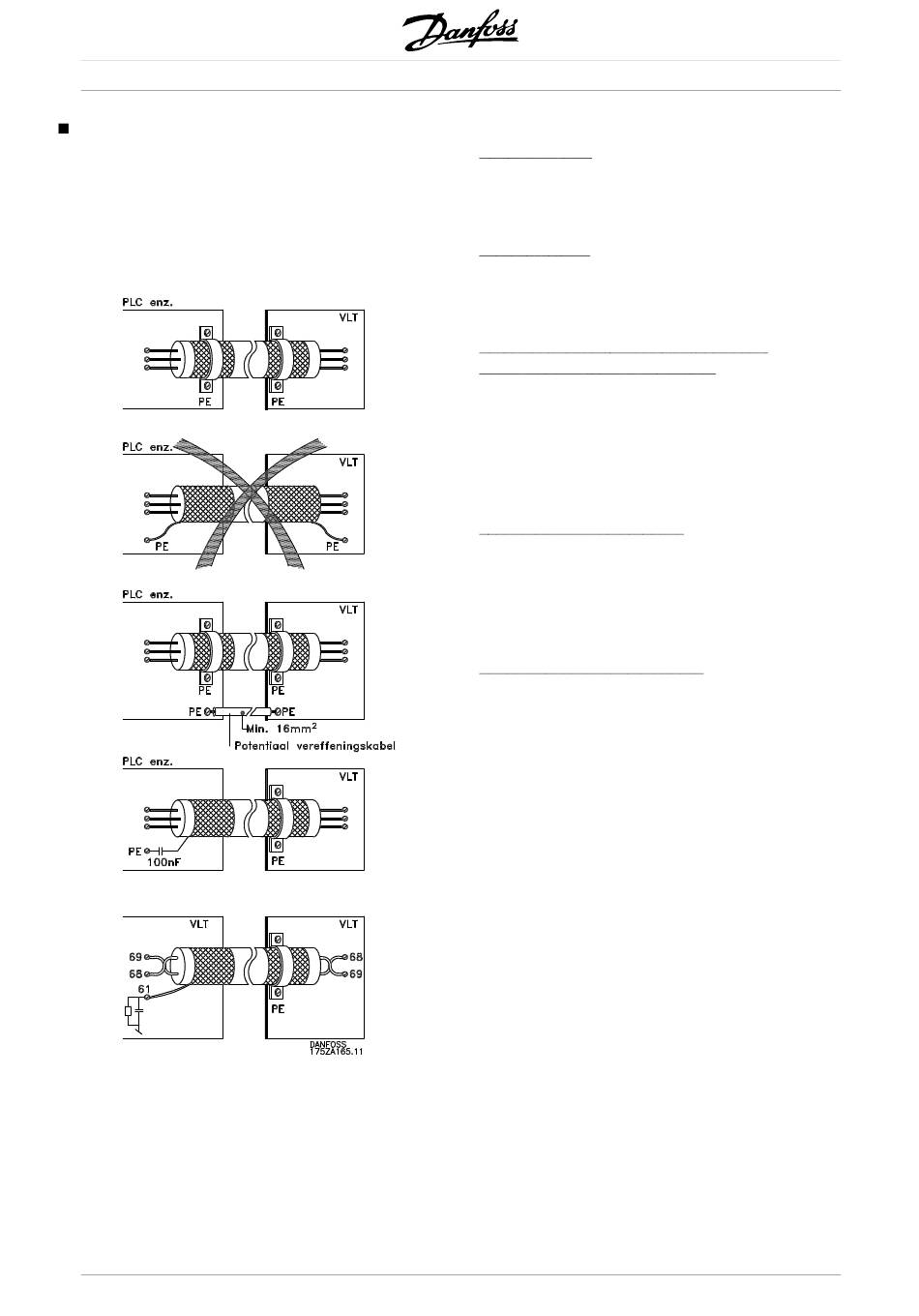

Op onderstaande tekening wordt aangegeven hoe
een correcte aarding tot stand wordt gebracht.
66
VLT
Correcte aarding
Stuurkabels en kabels voor seriële communicatie
moeten aan beide uiteinde kabelklemmen hebben om
te zorgen voor optimaal elektrisch contact.
Foutieve aarding
Gebruik geen gedraaide kabeluiteinden (pigtails),
aangezien deze de afschermingsimpedantie bij
hoge frequenties verhogen.
Beveiliging met betrekking totaardpotentieel
tussen PLC en frequentieomvormer
Als het aardpotentieel van de frequentieomvormer
en de PLC (enz.) verschillend is, kan er elektrische
interferentie optreden die het hele systeem verstoort.
Dit probleem kan worden opgelost door een potentiaal
vereffeningskabel naast de stuurkabel aan te sluiten.
Minimale kabeldoorsnede: 8 AWG.
Voor aardlussen van 50/60 Hz
Als er zeer lange kabels worden gebruikt, kunnen er
50/60 Hz-aardlussenontstaan die het hele systeem
verstoren. Dit probleem kan worden opgelost door
één uiteinde van de afscherming te aarden via een
condensator van 100 nF (korte pinlengte).
Kabels voor seriële communicatie
Ruisstromen met lage frequentie tussen twee
frequentieomvormers kunnen worden geëlimineerd
door één uiteinde van de afscherming aan te sluiten
op klem 61. Deze klem wordt via een interne
RC-koppeling geaard. Er wordt aanbevolen om
gedraaide kabelparen ("twisted pair" kabel) te
gebruiken om de differentiaalmodus-interferentie
tussen de geleiders te verminderen.
MG.80.A9.10 - VLT is een geregistreerd handelsmerk van Danfoss
®
8000 AQUA
