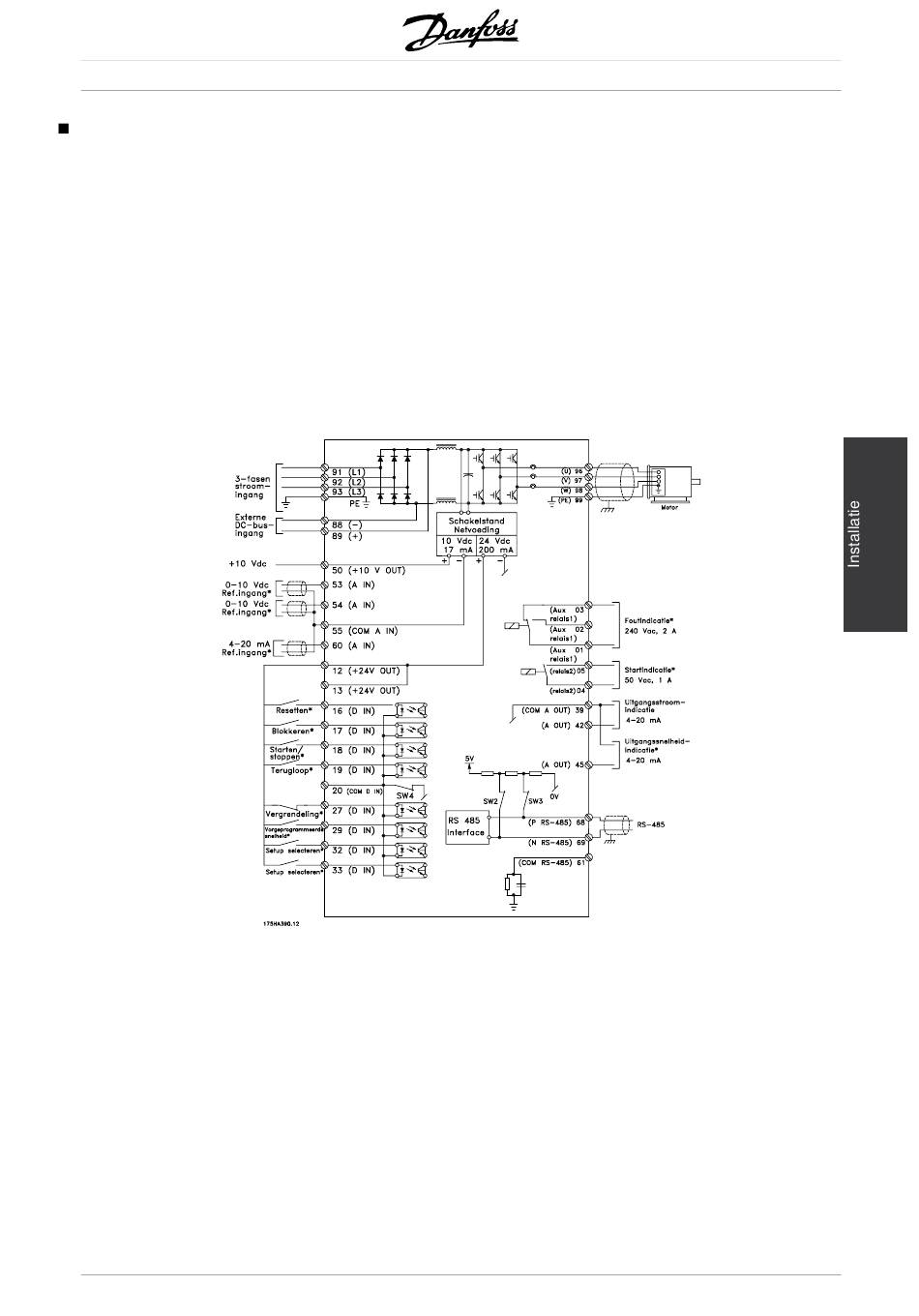

Aansluitvoorbeeld VLT 8000 AQUA
Het onderstaande schema is een voorbeeld van
een typische VLT 8000 AQUA-installatie.
De netvoeding is aangesloten op de klemmen
91 (L1), 92 (L2) en 93 (L3), terwijl de motor is
aangesloten op 96 (U), 97 (V) en 98 (W). Deze
nummers kunnen ook worden afgelezen van de
klemmen van de frequentieomvormer.
Een externe DC-voeding kan worden aangesloten
op de klemmen 88 en 89.
Analoge ingangen kunnen worden aangesloten
op de klemmen 53 [V], 54 [V] en 60 [mA]. Deze
ingangen kunnen worden geprogrammeerd als
referentie, terugkoppeling of thermistor. Zie Analoge
ingangen in parametergroep 300.
* Deze klemmen kunnen worden geprogrammeerd
voor andere functies.
MG.80.A9.10 - VLT is een geregistreerd handelsmerk van Danfoss
®
VLT
8000 AQUA
Er zijn 8 digitale ingangen die worden bestuurd met 24
V DC. Klemmen 16-19, 27, 29, 32, 33. Deze ingangen
kunnen worden geprogrammeerd overeenkomstig de
tabel in Ingangen en uitgangen 300-328.
Er zijn twee analoge/digitale uitgangen (klemmen 42
en 45) die zo kunnen worden geprogrammeerd dat ze
de huidige status of een proceswaarde weergeven,
bijvoorbeeld 0-f
. De relaisuitgangen 1 en 2 kunnen
MAX
worden gebruikt voor het weergeven van de huidige
status of het geven van een waarschuwing.
Op de klemmen 68 (P+) en 69 (N-) RS 485-interface
kan de frequentieomvormer worden bestuurd en
gecontroleerd via seriële communicatie.
