Service
5.1.1
Demonteren van de
veervoorspanning
1. Moeren (21) aan de korte schroeven
(20) van de behuizingdeksel losdraaien
en verwij deren.
2. Moeren (23) aan de lange schroeven (22)
door slechts enkele slagen gelij kmatig langs
de omtrek van de aandrij ving losdraaien.
5.2 Demontage van de
membraanschotelmodule
1. Bovenste deksel (1) terugtrekken.
2. Bij de uitvoeren FA de veren (10) verwij -
deren.
3. Membraanschotel (5) met membraan (4)
en aandrij fstang (7) uit het onderste
membraanhuis verwij deren.
4 Membraan
5 Membraan-
schotel
7 Aandrij fstang
17 O-Ring
33 Moer
34 Gleufmoer
35 Aandrukstuk
36 Afstandshuls

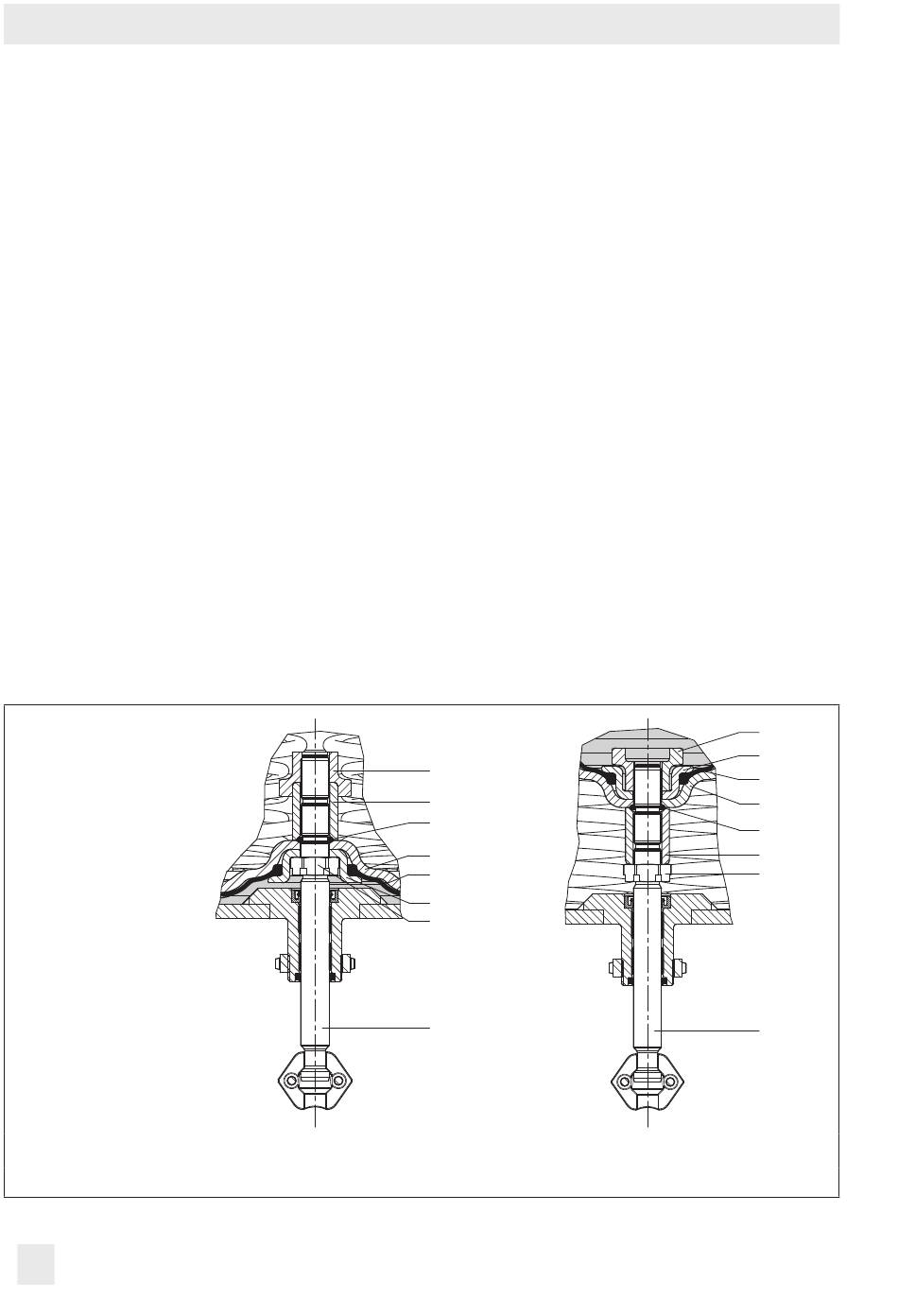

beeld 6: Membraanschotelmodule FA/FE
14
Draairichting FA
4. Bij de uitvoering FE de nu toegankelij ke
veren verwij deren.
5.3 Ontmantelen van de mem-
braanschotelmodule
1. Uitvoering 750 cm²: aandrij fstang (7) in
gleufmoersleutel plaatsen om de gleuf-
moer tegen te houden.
Bij uitvoering 175 cm²: Bij type 3271 de
moer op de aandrij fstang met een moer-
sleutel tegenhouden.
Bij type 3277 de aandrij fstang in een
bankschroef met beschermende klauwen
aanspannen.
2. De onderdelen in de aangegeven volg-
orde demonteren:
33
36
17
5
4
35
34
7
Draairichting FE
33
35
4
5
17
36
34
7
EB 8310-5 NL
