Service
5.5 Vervanging van
afdichtingen en lagers
Bij slij tage of in het kader van een reparatie
moeten de asafdichtingsring (40) en indien
nodig de schraapring (41) en de glij lagers
(42) vervangen worden.
5.5.1
Type 3271
1. Asafdichtingstring (40) met een geschikt
gereedschap of haak demonteren.
2. De nieuwe asafdichtingsring voorzichtig
inbouwen, de afdichtingslip niet bescha-
digen.
3. Vervang indien nodig de schraapring
(41) en de glij lagers (42) met geschikt
gereedschap of een buis.
4. De onderdelen (40), (41) en (42) met
smeermiddelen insmeren.
5. De aandrij ving overeenkomstig
hoofdst. 5.6 opnieuw monteren.
Type 3271

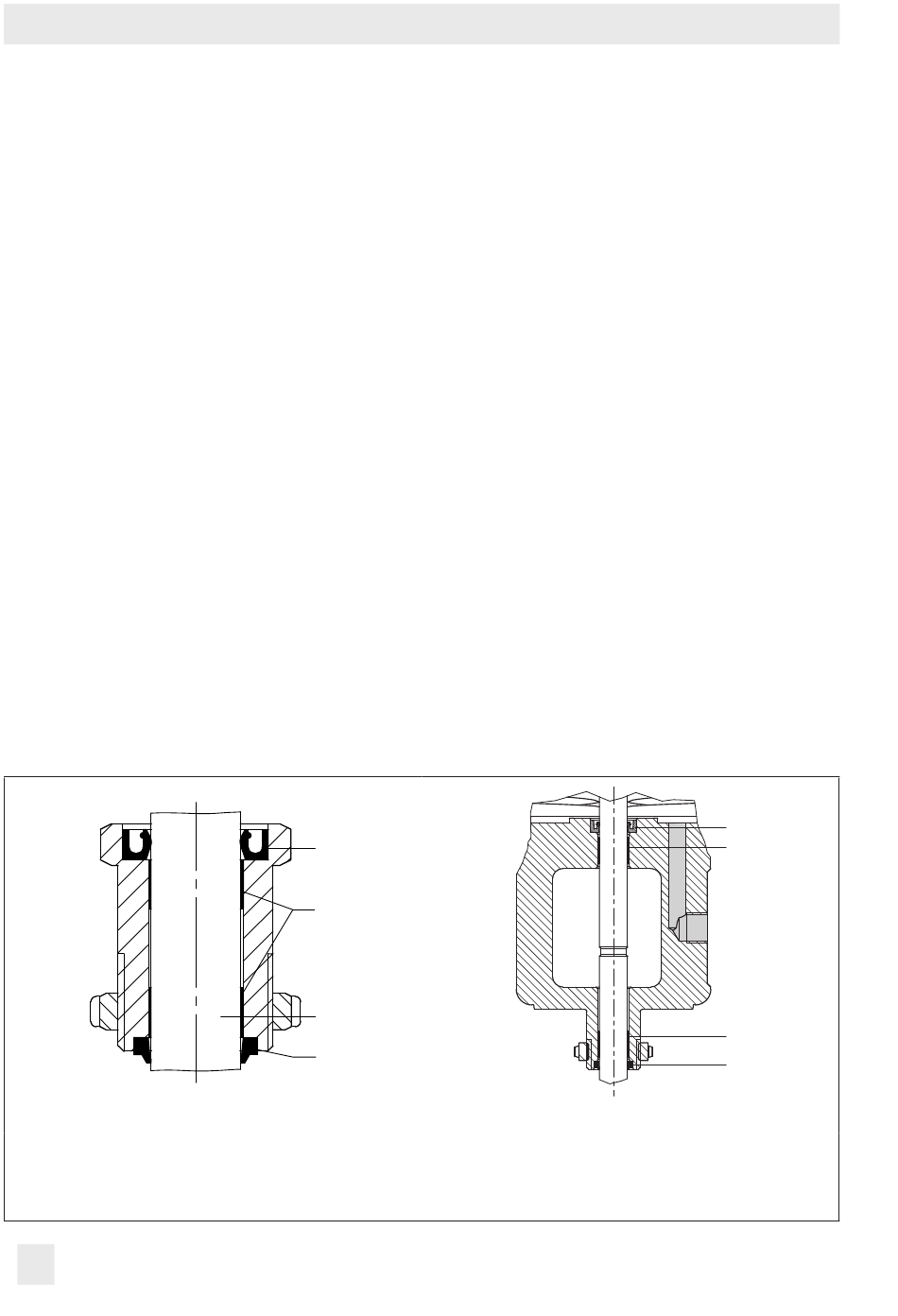

beeld 11: Afdichting en lagers voor type 3271 en 3277
18
40
42
7
41
7
Aandrij fstang
40
Asafdichtingsring
5.5.2
Type 3277
1. Asafdichtingstring (40) met een geschikt
gereedschap of haak demonteren.
2. De nieuwe asafdichtingsring voorzichtig
inbouwen, de afdichtingslip niet bescha-
digen.
3. Vervang indien nodig de schraapring
(41) en de glij lagers (42) met geschikt
gereedschap of een buis.
4. De onderdelen (40), (41) en (42) met
smeermiddelen insmeren.
5. De aandrij ving overeenkomstig hoofd-
stuk. 5.6 opnieuw monteren.
5.5.3
Uitvoering met
slagbegrenzing
De pneumatische aandrij vingen type 3271
en type 3277 kunnen optioneel met een
slagbegrenzing worden voorzien.
Type 3277
41
Schraapring
42
Glij lager
40
42
42
41
EB 8310-5 NL
