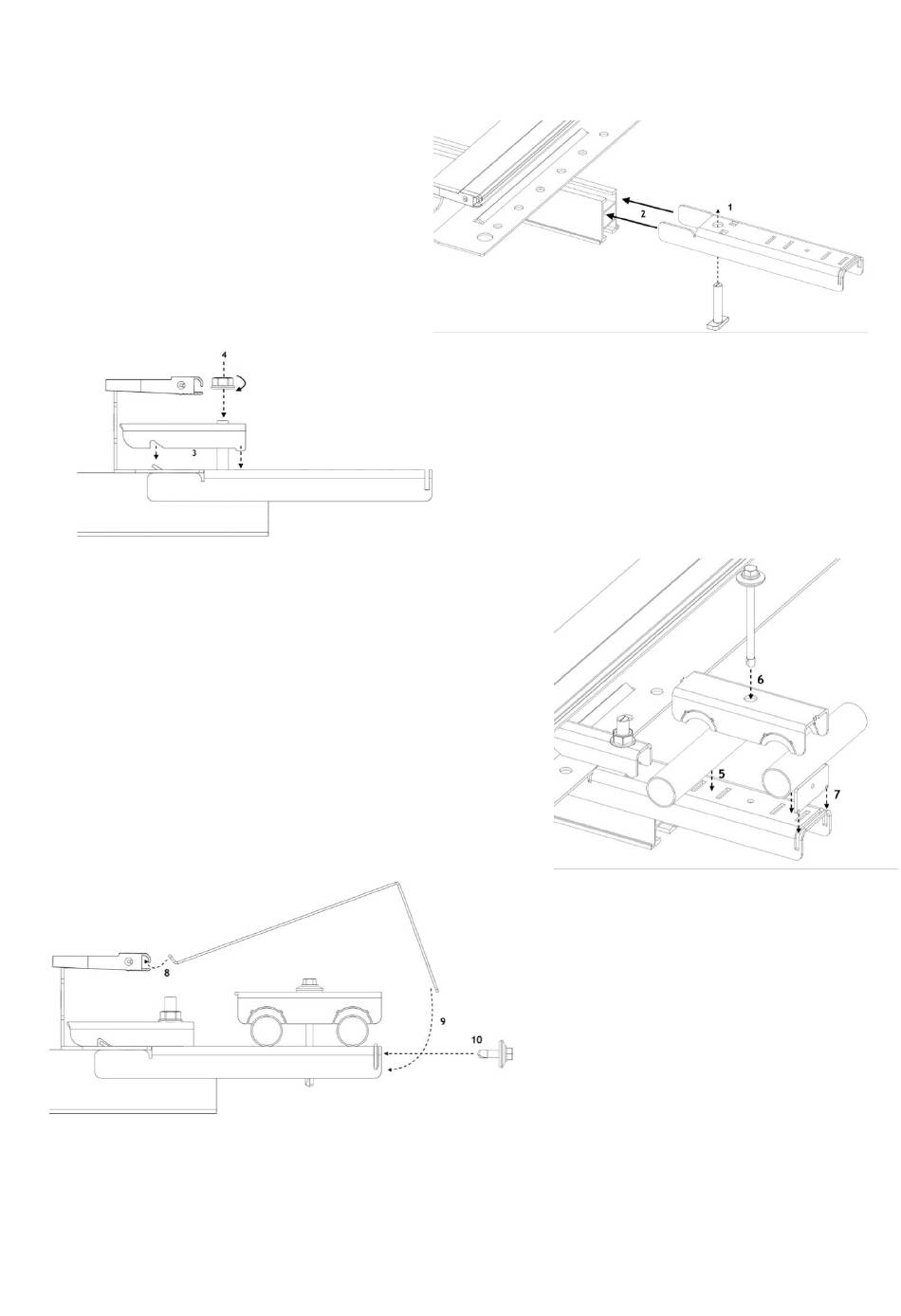

6. Leidingklemset en afdekplaat
-
Demonteer tijdelijk de eindklem van het
paneel om het onderste profiel van de
leidingklemset te bevestigen.
-
Schuif het onderste profiel over de
montagerail en monteer de eindklem
weer. Zie #2 in de afbeelding hiernaast.
-
Plaats de leidingen op de juiste plek. Zet deze vast met
het bovenste gedeelte van de leidingklemset en een
zelftappend 6,3x70 mm schroef. Zie #6 in de afbeelding
hiernaast.
-
Plaats het zijplaatje van de klemset in de uitsparing aan
het uiteinde van het onderste profiel. Zie #7 in de
afbeelding hiernaast.
Triple Solar installatiehandleiding PVT warmtepomppanelen NL oktober 2021
-
Zorg ervoor dat de eindklem goed
grijpt in de uitsparing van het paneel.
Zie #3 in de afbeelding hiernaast.
-
Om de afdekplaat te monteren dient
deze eerst met het opgezette randje in
de zijlijst van het paneel te worden
geschoven.
-
Vervolgens kan de afdekplaat omlaag
gekanteld worden. Nu kan deze worden
vastgezet in het zijplaatje van de
klemset met een zelftappende 6,3x27
mm schroef.
