Montage van de dakhaken/dakvoeten
Elk paneel wordt gedragen door vier stuks dakhaken (pannendak) of dakvoeten (EPDM-dak).

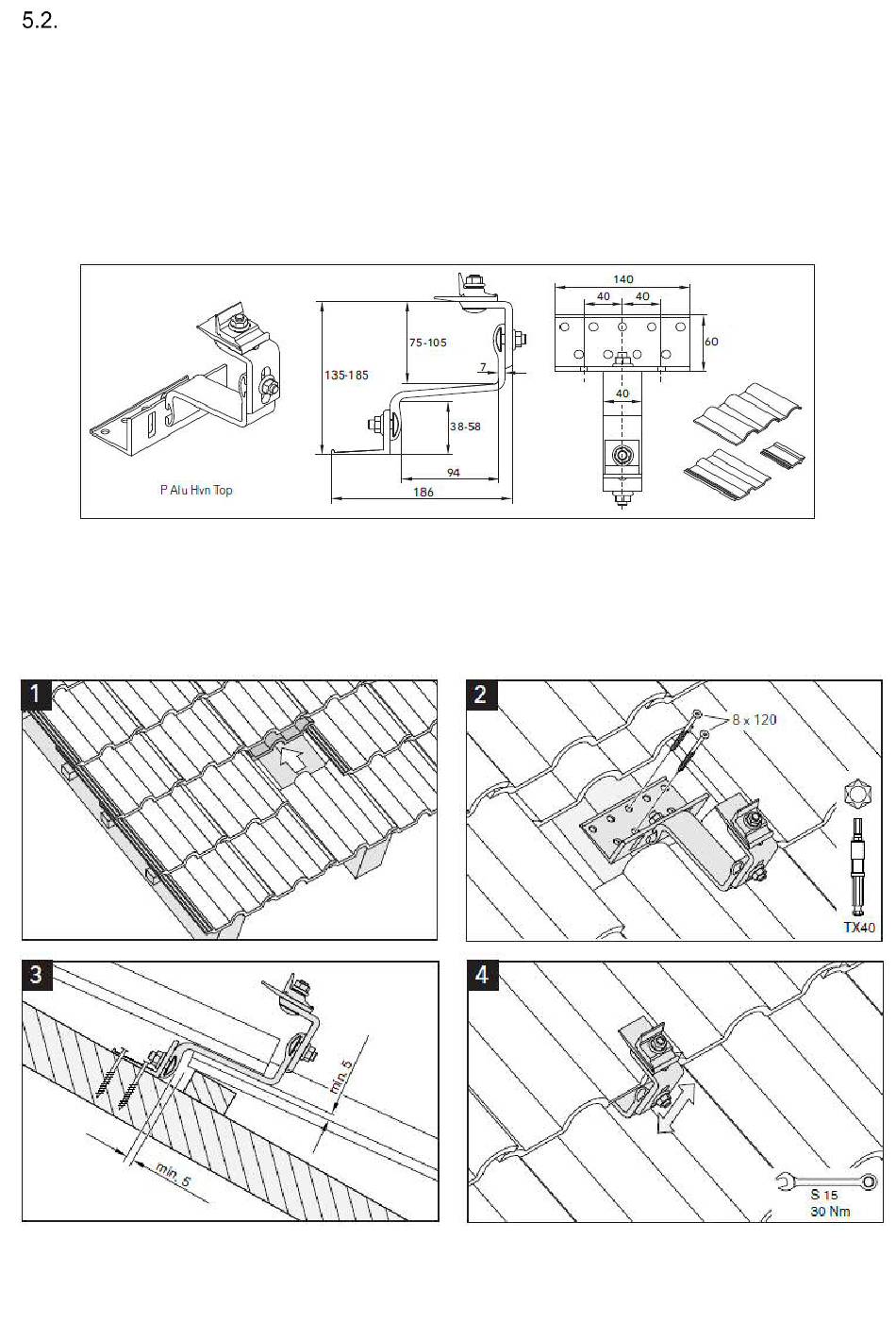

Pannendak
-
Elke dakhaak wordt bevestigd met twee stuks RVS schroeven; afmeting 8x50 mm.
-
Bevestig de dakhaken aan de sporen/dakbalken of aan het dakbeschot. Gebruik extra
underlayment hout om de correcte hoogte te krijgen en/of voor een stevigere montage.
-
Bij sommige dakpannen is het nodig de pannen aan de onderkant iets in te slijpen als uitsparing
voor de dakhaken.
-
Minimale afstand tussen dak en onderzijde warmtepomppanelen is 90 mm. Pas de hoogte van
de dakhaken aan om dit te bereiken.
EPDM-dak
-
Elke dakvoet wordt bevestigd met twee stuks RVS schroeven inclusief EPDM-ring voor de
waterafdichting. De afmeting van de schroeven is 5,5x50 mm.
-
Minimale afstand tussen dak en onderzijde warmtepomppanelen is 90 mm. Pas de hoogte van
de dakvoeten aan om dit te bereiken.
Triple Solar installatiehandleiding PVT warmtepomppanelen NL oktober 2021
9
