8. Leidingwerk aansluiten
Materiaal en positie
Algemeen:
•
Zorg ervoor dat de flow in het broncircuit zo min mogelijk wordt beperkt door bijv. het gebruik van
knietjes en/of leidingen met een te kleine binnendiameter.
•
Monteer geen leidingwerk onder de panelen. Het blokkert de luchtstroom onderlangs de panelen
en het maakt onderhoud lastig.
•
Gebruik bij het aansluiten van de warmtepomp op het CV-circuit altijd een bronzen verbindingsstuk
tussen de koperen leidingen van de warmtepomp en het c-staal van het CV-circuit.
•
Het leidingwerk tussen het warmtepomppaneelveld en de warmtepomp kan op verschillende
manieren gerealiseerd worden: RVS buis, koper buis, kunststof meerlagenbuis (PEX) of kunststof
PP-R buis (geen C-staal toepassen).
•
Kunststof leidingen die in de zon liggen dienen altijd beschermd te worden tegen UV-licht middels
een UV-bestendige mantel of UV-bestendige lak. De kunststof leidingen moeten geschikt zijn voor
de bronvloeistof.
•
Hou inpandig voldoende afstand tussen de leidingen en de muur zodat de isolatie er nog tussen
kan.
Bij het doorverbinden van meerdere warmtepomppanelen moet er nagedacht worden het beperken van
drukverlies. Het advies is een aansluiting volgens Tichelmann.
Voor een schuin dak opstelling zie figuur 8.1-a. Bij kleinere velden is Tichelmann niet altijd noodzakelijk.
Bij schuindak is Tichelmann aansluiten verplicht bij:
•
≥5 rijen panelen
•
≥5 panelen per rij
Wanneer propyleen glycol wordt toegepast is dit:
•
≥4 rijen panelen
•
≥4 panelen per rij
Triple Solar installatiehandleiding PVT warmtepomppanelen NL oktober 2021

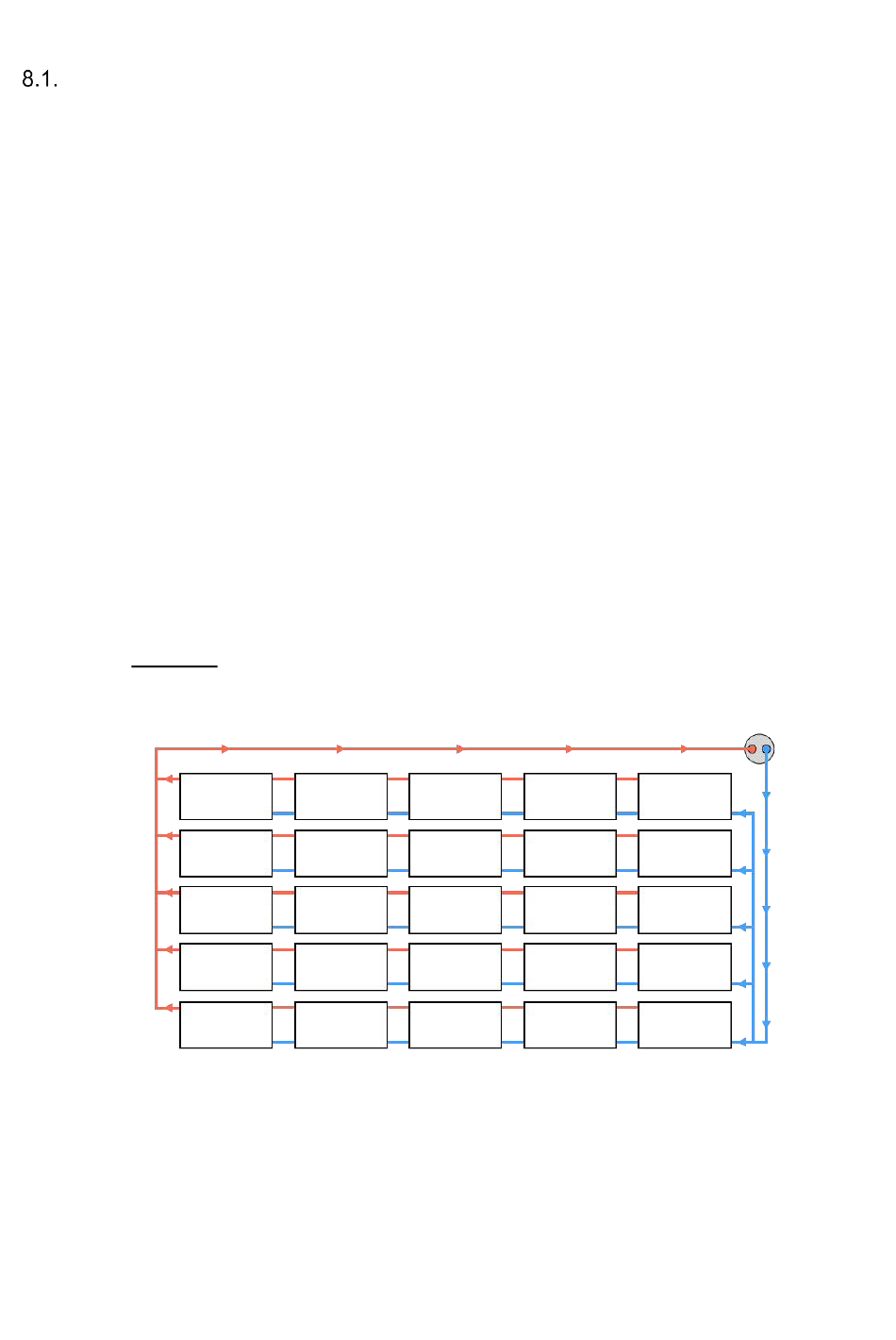

Figuur 8.1-a Schuin dak - dubbelzijdige Tichelmann aansluiting
