5.3.2.3 Accuafdekking monteren op BOSCH PowerTube 500 accu (horizontaal)
Geldt uitsluitend voor pedelecs met deze uitrusting
1 Demonteer de bovenste interface (slotzijde)
met Torx® T20 van de BOSCH PowerTube
625 accu.

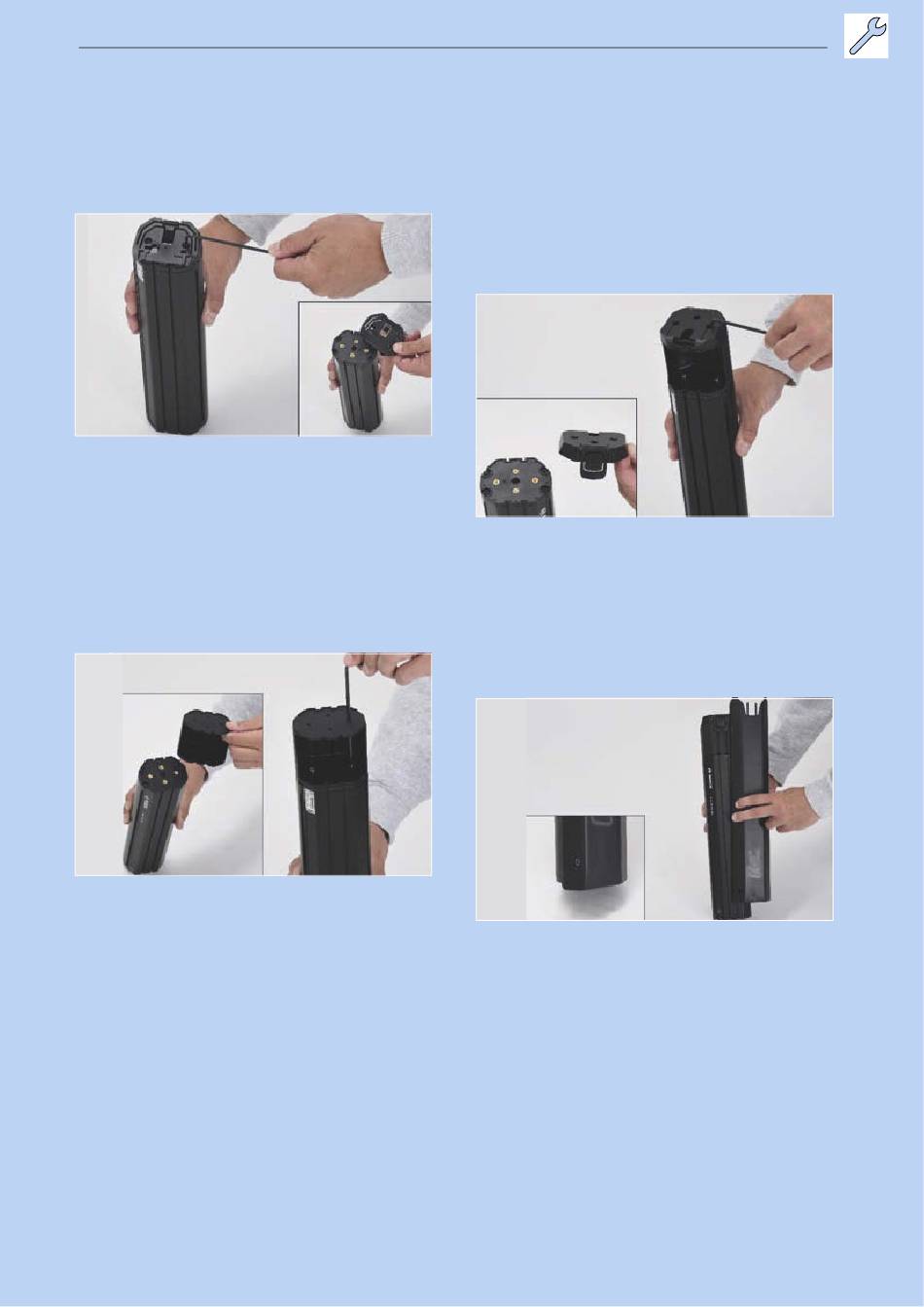

Afbeelding 72: Demontage bovenste interface
2 Monteer het PowerTube verlengstuk met de
twee meegeleverde M4 × 8 T20 schroeven op
de BOSCH PowerTube 500 accu. Let er daarbij
op, dat de gesloten zijde naar de voorzijde van
de accu wijst, in de richting van de aan/uit
toets (accu). De gladde bovenzijde van het
PowerTube verlengstuk moet naar boven
wijzen, weg van de accu.
Afbeelding 73: PowerTube verlengstuk monteren
MY23P01 - 26_1.0_18.10.2022
3 Monteer de accumontageplaat met de
originele BOSCH schroeven (M4 × 8 T20) op
het PowerTube verlengstuk. Gebruik daarvoor
de schroefplaat van het PowerTube
verlengstuk als tegenhouder. Let er bij het
uitlijnen op, dat de uitneemlip naar de voorzijde
van de accu wijst.
Afbeelding 74: Accumontageplaat monteren
4 Schuif de accuafdekking op de accu. Let er
daarbij op, dat de aan/uit-toets (accu) is
uitgelijnd met de betreffende opening in de
afdekking.
De accuafdekking klikt vast in de
montagesleuven van de accu.
Afbeelding 75: Accuafdekking op de accu schuiven
Breng de accu aan in het frame.
Montage
90
