Wiel in SUNTOUR vork monteren
Geldt uitsluitend voor SUNTOUR vorken met deze uitrusting
5.3.4.1 Schroefas (12AH2 en 15AH2)
Geldt uitsluitend voor SUNTOUR vorken met
deze uitrusting
Controleer voor montage dat de O-ring goed op
het draadeinde zit.
1 Breng het voorwiel aan in de uitvaleinden van
de vork.
2 Schuif de as vanaf de aandrijfzijde in de naaf.

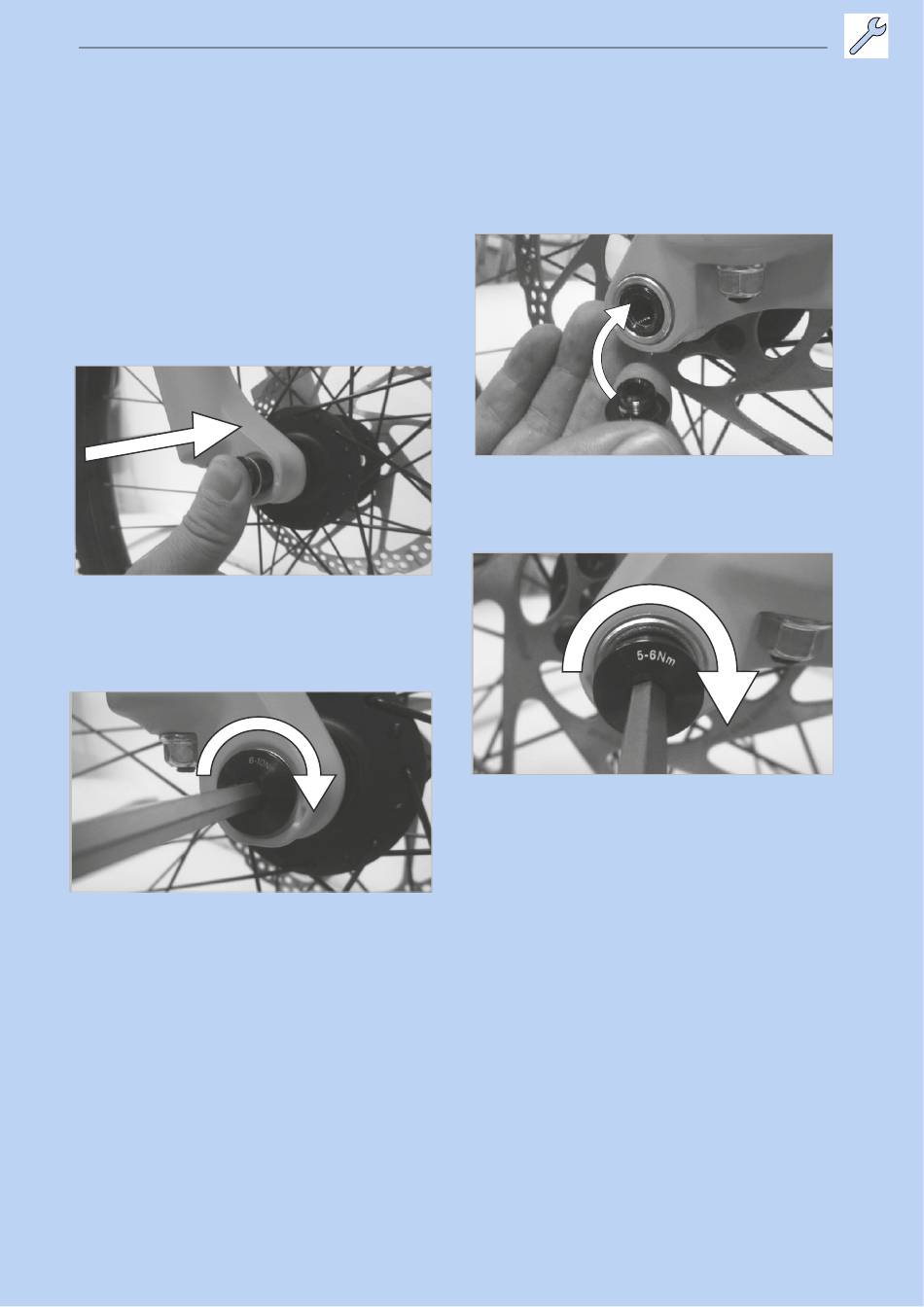

Afbeelding 77: As in de richting van de pijl inschuiven
3 Zet de as vast met 8 tot 10 Nm met een 6 mm
inbussleutel. De draad van de as moet
zichtbaar zijn.
Afbeelding 78: As in de richting van de pijl vastdraaien
MY23P01 - 26_1.0_18.10.2022
4 Breng de vergrendelschroef aan op de niet-
aandrijfzijde.
Afbeelding 79: Vergrendelschroef aanbrengen
5 Zet de vergrendelschroef vast met 5 tot 6 Nm
met een 5 mm inbussleutel.
Afbeelding 80: Vergrendelschroef vastdraaien
Het wiel is gemonteerd.
