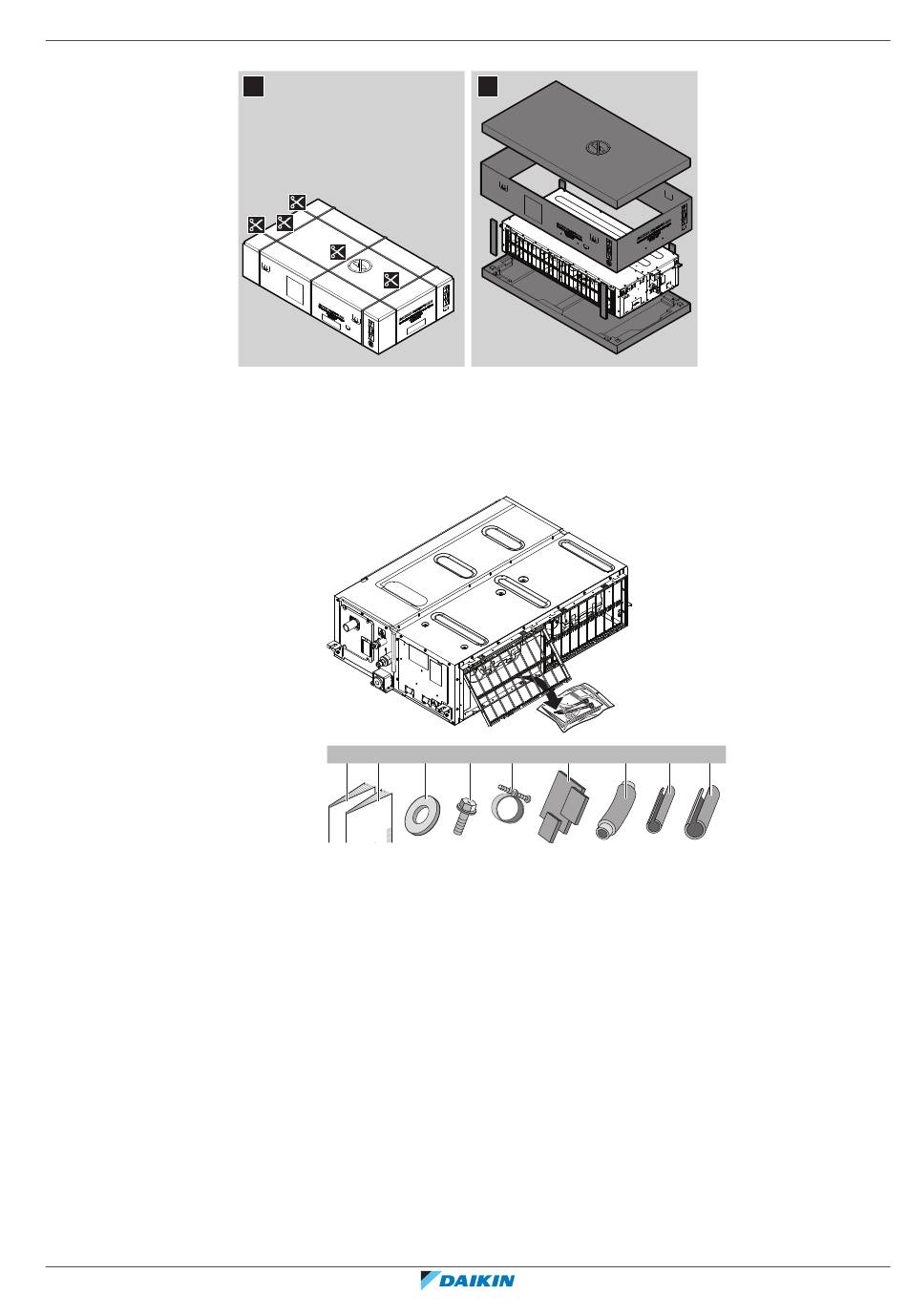

14.2.2 Toebehoren uit de binnenunit verwijderen
FXMA-A
VRV-systeemairconditioner
4P680920-1 – 2022.01
FXMA100+125
1
1 Verwijder het luchtfilter.
2 Verwijder de accessoires uit de binnenkant van de unit.
a
b
1×
1×
a Montagehandleiding en gebruiksaanwijzing
b Algemene voorzorgsmaatregelen met betrekking tot de veiligheid
c Pakkingringen voor ophangbeugels
d Schroeven voor kanaalflenzen
e Metalen klem
f Afdichtingskussens: Groot (afvoerleiding), middelgroot 1 (gasleiding), middelgroot 2
(vloeistofleiding)
g Afvoerslang
h Isolatiedeel: Klein (vloeistofleiding)
i Isolatiedeel: Groot (gasleiding)
2
c
d
e
f
8×
16×
1×
3×
14
Over de doos
|
g
h
i
1×
1×
1×
